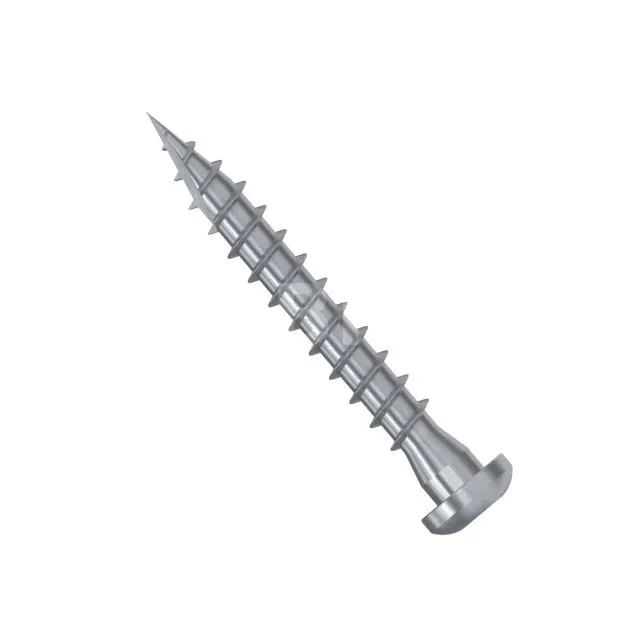

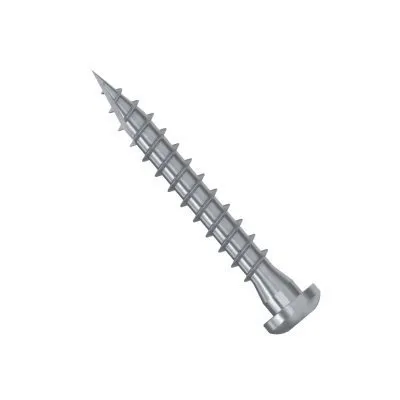

Schrauben für Steckverbinder – Impreg®+ - Réf. CSA5.0X35Z

AUF LAGER
Sofortiger Versand verfügbar für 2 Einheiten verfügbar.
51€60
  inkl. MWST  / Boîte de 250 vis
    • 35mm
    • Impreg®+ Beschichtung (entspricht 55 µm verzinktem Stahl)
    • SIMPSON Strong-Tie

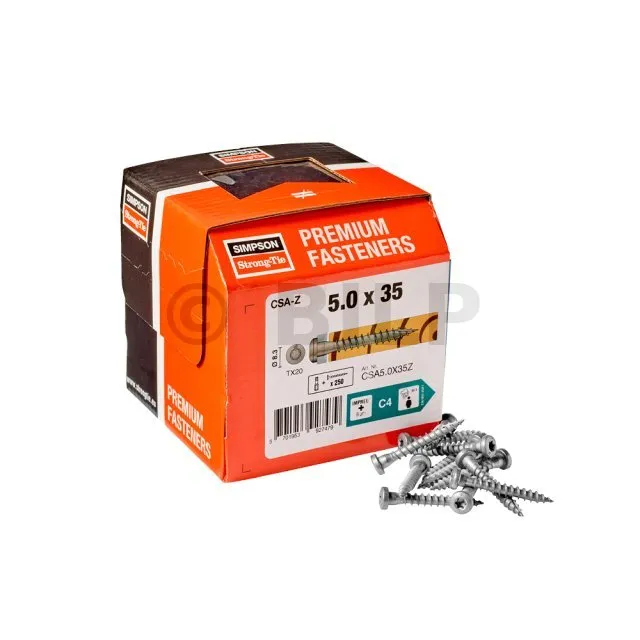

    • Box mit 250 Schrauben
  • Andere Wahlmöglichkeiten

  • Referenz
    CSA5.0X35Z
  • Herstellung
    Française
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser
    5mm
  • Kopfform
    T20
  • Durchmesser des Kopfs
    8.3mm
  • Gewindelänge
    29mm

Merkmale

Technische Zulassungen: ETA-04/0013
Leistungserklärungen:FR-DoP-e04/0013

Gegenstand

  • Weißer elektrolytisch verzinkter Stahl.

Schrauben

  • T 20 Spitze.

Vorteile

  • Konische Form unter dem Kopf: vollständiger Kontakt der Spitze mit dem Anschluss,
  • Holzspezifisches Gewinde: leichtes und schnelles Eindringen,
  • Kein Holzspalten,
  • Hohe Reißfestigkeit,
  • Empfohlen für eine Feuerbeständigkeit von einer halben Stunde.

Anwendungen

Unterstützung

  • Träger: Massivholz, Verbundholz, Brettschichtholz,
  • Port: Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereiche

  • Rahmenschuhe,
  • Montagewinkel,
  • Umreifung.

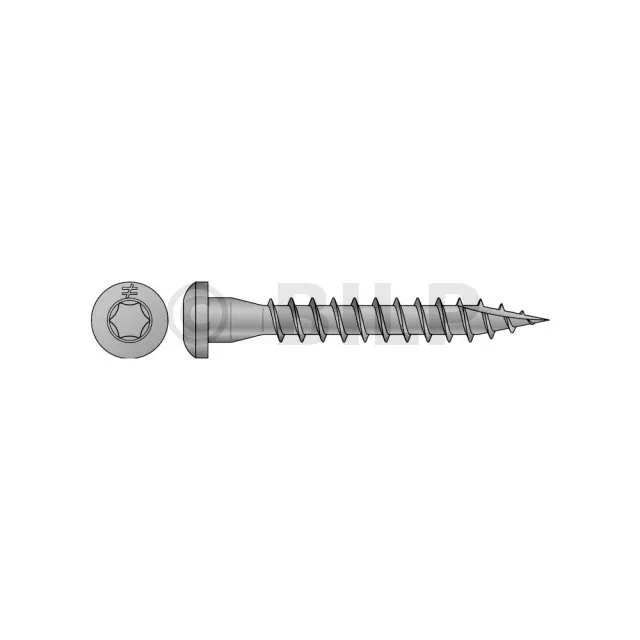

Abmessungen



ReferenzenAbmessungen [mm]EndkappeMenge pro Karton
l lg d1 d dh
CSA5,0X25 25 19 3.15 4.85 8.3 T-20 250
CSA5,0X35-R 35 29 3.15 4.85 8.3 T-20 25
CSA5,0X35 35 29 3.15 4.85 8.3 T-20 250
CSA5,0X40 40 34 3.15 4.85 8.3 T-20 250
CSA5,0X50 50 44 3.15 4.85 8.3 T-20 250
CSA5.0X80-DE 80 74 3.15 4.85 8.3 T20 200

Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Holzklassen- und Stahldickenbedingungen finden Sie unter ETE-04/0013.

Merkmalswerte

ReferenzenKennwerte [kN]
Rax,k Rlat,k
CSA5,0X25 1.38 1.49
CSA5,0X35-R 2.11 1.99
CSA5,0X35 2.11 1.99
CSA5,0X40 2.47 2.25
CSA5,0X50 3.2 2.63
CSA5.0X80-DE 5.38 3.5

Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Bedingungen der Holzklasse und Stahldicke finden Sie unter
ETE-04/0013.


Schrauben für Steckverbinder – Impreg®+

Diese Schrauben wurden entwickelt, um die Installation von Halterungen und Anschlüssen im Außenbereich zu erleichtern. Der konische Kopf gewährleistet einen vollständigen Kontakt zum Stecker, was die Kraftübertragung begünstigt. Die T-Aussparung ermöglicht das Halten der Schraube während der Montage.

Merkmale

Gegenstand

  • Impreg®+-Beschichtung

Bumsen

Vorteile

  • Korrosionsbeständigkeit,
  • Konische Form unter dem Kopf: vollständiger Kontakt der Schraube mit dem Verbinder,
  • Holzspezifisches Gewinde: leichtes und schnelles Eindringen,
  • Kein Holzspalten,
  • Hohe Reißfestigkeit,
  • Empfohlen für eine halbstündige Feuerbeständigkeit...

Anwendung

Unterstützung

  • Träger: Massivholz, Verbundholz, Brettschichtholz...
  • Porté: Massivholz, Verbundholz, Brettschichtholz...

Einsatzbereiche

  • BTALU1200 Aluminiumkernsteigbügel,
  • Typische verzinkte Pfostenfüße PPD, PPUP und PU,
  • Verkleidungshalterungen EBC,

Technische Daten

Abmessungen und Kennwerte


ReferenzenAbmessungen [mm]Kennwerte - Holz C24 [kN]
d l dh d1 lg Endkappe Rlat.k Rax. k
CSA5.0X35Z 5 35 8.3 3.15 29 T-20 2 2.1
CSA5.0X40Z 5 40 8.3 3.15 34 T-20 2.3 2.5
