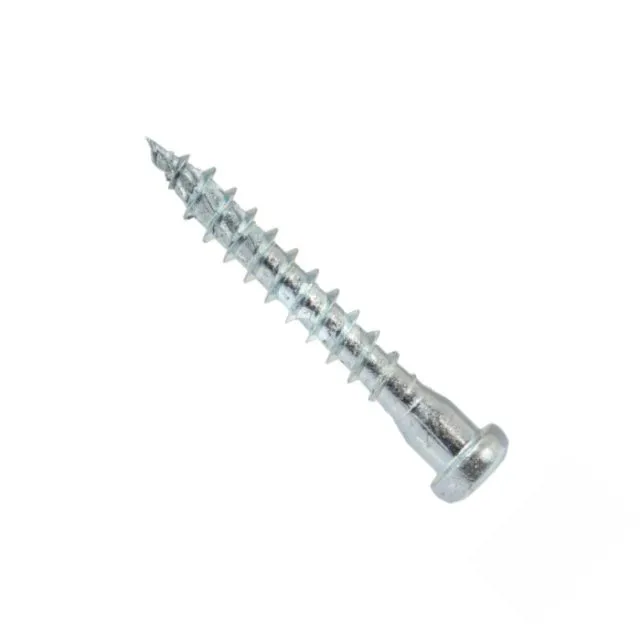

Schrauben für Steckverbinder - Réf. WKLC-50050-B

AUF LAGER
Sofortiger Versand verfügbar für 6 Einheiten verfügbar.
26€70
  inkl. MWST  / Boite de 250 vis
    • 50mm
    • Acier électrozingué blanc
    • KLIMAS
    • Box mit 250 Schrauben
  • Andere Wahlmöglichkeiten

  • Referenz
    WKLC-50050-B
  • Herstellung
    Européenne
  • Marke
    KLIMAS
  • Durchmesser
    5mm
  • Finish
    Galvanisé blanc
  • Kopfform
    TX 20
  • Durchmesser des Kopfs
    7.4mm
  • Gewindelänge
    40mm
  • Maximale Dicke der zu befestigenden Teile (tfix)
    20mm

Merkmale

Technische Zulassungen: ETA-04/0013
Leistungserklärungen:FR-DoP-e04/0013

Gegenstand

  • Weißer elektrolytisch verzinkter Stahl.

Schrauben

  • T 20 Spitze.

Vorteile

  • Konische Form unter dem Kopf: vollständiger Kontakt der Spitze mit dem Anschluss,
  • Holzspezifisches Gewinde: leichtes und schnelles Eindringen,
  • Kein Holzspalten,
  • Hohe Reißfestigkeit,
  • Empfohlen für eine Feuerbeständigkeit von einer halben Stunde.

Anwendungen

Unterstützung

  • Träger: Massivholz, Verbundholz, Brettschichtholz,
  • Port: Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereiche

  • Rahmenschuhe,
  • Montagewinkel,
  • Umreifung.

Abmessungen



ReferenzenAbmessungen [mm]EndkappeMenge pro Karton
l lg d1 d dh
CSA5,0X25 25 19 3.15 4.85 8.3 T-20 250
CSA5,0X35-R 35 29 3.15 4.85 8.3 T-20 25
CSA5,0X35 35 29 3.15 4.85 8.3 T-20 250
CSA5,0X40 40 34 3.15 4.85 8.3 T-20 250
CSA5,0X50 50 44 3.15 4.85 8.3 T-20 250
CSA5.0X80-DE 80 74 3.15 4.85 8.3 T20 200

Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Holzklassen- und Stahldickenbedingungen finden Sie unter ETE-04/0013.

Merkmalswerte

ReferenzenKennwerte [kN]
Rax,k Rlat,k
CSA5,0X25 1.38 1.49
CSA5,0X35-R 2.11 1.99
CSA5,0X35 2.11 1.99
CSA5,0X40 2.47 2.25
CSA5,0X50 3.2 2.63
CSA5.0X80-DE 5.38 3.5

Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Bedingungen der Holzklasse und Stahldicke finden Sie unter
ETE-04/0013.


WKLC – Verbindungsschrauben mit TORX-Antrieb

Kompatible Materialien

Massivholz, Brettschichtholz (CLT, KVH...)

Nutzungsumfang

Befestigungsverbindungen wie Konsolen, Lochplatten etc.

Die Pluspunkte (+) des Produkts

  • Senkkopf mit TORX-Antrieb: ästhetisches Finish, schnelle Montage und optimale Drehmomentübertragung.
  • Konische Form unter dem Kopf: verbessert die Scherfestigkeit der Schrauben.
  • Die neue Form der Schraubenspitze mit den Kerben ermöglicht ein schnelles Einsinken der Schraube in das zu befestigende Element.
  • Die zusätzlichen Windungen am Schraubenkopf erleichtern das Eindringen der Schrauben in das zu befestigende Element. Auch ohne Druck gelingt der Zusammenbau der Elemente ganz einfach.
  • Spezielle Wachsbeschichtung: Während des Herstellungsprozesses hinzugefügt, wirkt es als Schmiermittel, das das Drehmoment reduziert, die Installation erleichtert und bei der Verwendung von Elektroschraubern mehr Energie spart.


KLIMA

Hochwertige Verbindungselemente zu geringeren Kosten.

Hersteller, der sich auf die Konstruktion und Konstruktion von Befestigungselementen spezialisiert hat. Dieses führende Unternehmen im Befestigungsbereich erhielt seine erste europäische technische Zulassung im Jahr 2005 und verfügt heute über 17 europäische Zulassungen und verschiedene Zertifikate, was die Seriosität und Qualität der von diesem Unternehmen hergestellten Produkte beweist.
