Verbindungsschrauben aus Edelstahl A4, SSH10.0X40 - Réf. 77282
Verbindungsschrauben aus Edelstahl A4
SSH A4-Schrauben sind für die Befestigung von Edelstahlverbindern an Holzelementen in stark korrosiver Atmosphäre im Freien bestimmt.
Merkmale
Gegenstand
- Edelstahl A4 1.4404
Vorteile
- Sechskantkopf: perfekter Halt der Stahlplatte auf Holz dank breitem Kopf
- Doppelkegel unter dem Kopf: Hilft beim Zentrieren der Schraube beim Bohren
- Reibahle: reduzierte Reibung. • Asymmetrisches Gewinde: reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit
- Anti-Splitter-Spitze Typ 17: bessere Einleitung des Schraubens
- Einfache und schnelle Umsetzung, passend für alle Schraubendreher
Anwendung
Einsatzbereiche

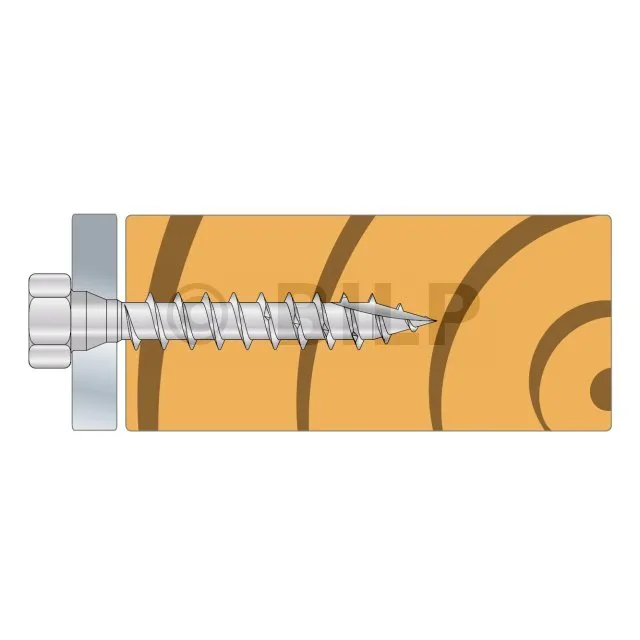

- Edelstahlbaugruppen auf Holz
- Schuhartige Verbindungsbefestigung aus Edelstahl SAEX oder quadratisch E5IX, ABR100S
Abmessungen
| Referenzen | Artikelcode | Durchmesser [mm] | Länge [l] [mm] | Kopfdurchmesser [dh] [mm] | Gewindelänge [lg] [mm] | Endkappe | Menge pro Box |
| SSH10.0X40A4 | 77282 | 10 | 40 | 15 | 32 | T-40 / SW-15 | 20 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Schrauben für Stahl-Holz-Verbindungen
Die SSH-Holzschraube ist eine Schraube mit idealem Durchmesser und idealer Länge für die Befestigung von Verbindern an Holzelementen im Innen- und Außenbereich. Er kann in die normalerweise für Anker vorgesehenen Löcher eingebaut werden und verkürzt im Vergleich zu herkömmlichen Nagellösungen vorteilhaft die Zeit der Umsetzung auf der Baustelle.
Merkmale
Leistungserklärungen :FR-DoP-h17/0015 ;
Material
- Impreg®+-Beschichtung (entspricht 55 µm verzinktem Stahl) : Lebensdauer 15 Jahre im Freien, 50 Jahre in Innenräumen.
Vorteile
- Sechskantkopf : perfekter Halt der Stahlplatte auf Holz dank seines breiten Kopfes,
- Doppelkonus unter Kopf : Hilft bei der Zentrierung der Schraube im Loch,
- Reibahle : reduzierte Reibung,
- Asymmetrisches Gewinde : reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit,
- Anti-Splitting-Spitze Typ 17 : besserer Beginn der Verschraubung,
- Schnell und einfach Anwendung für alle Schraubendreher geeignet.
Anwendungen
Substrat
- Holz
Einsatzbereiche
- Stahl auf Holz Baugruppen,
- Holz-Holz-Baugruppen, Brettschichtholz, CLT, Holzwerkstoffplatten,
- Befestigung von Verbindern, Winkelverbinder, Balkenschuhen...
Technische Daten

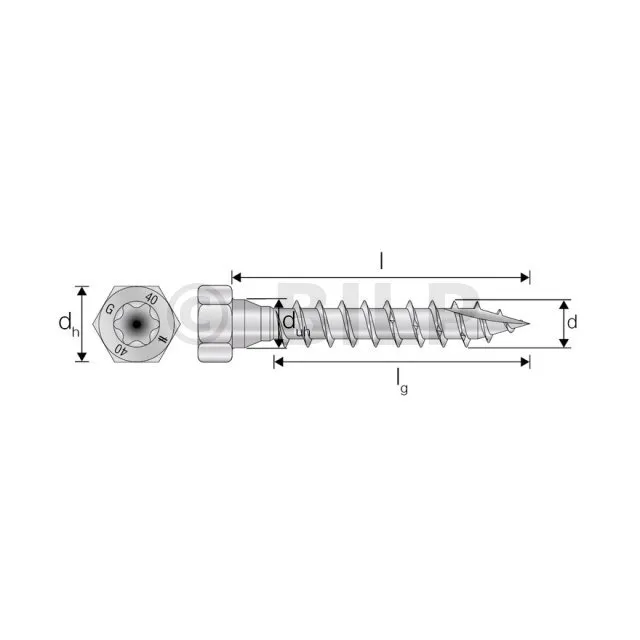

Produkt-Abmessungen
| Referenzen | Artikel Code | Durchmesser [mm] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | duh | d1 | lg | Bit | ||
| SSH8.0X40 | 75134 | 8 | 40 | 13 | 5.75 | 8.2 | 5.1 | 32 | T-40 |
| SSH10.0X40 | 75149 | 10 | 40 | 15 | 6 | 10.2 | 6.2 | 32 | T-40 |
| SSH10.0X50 | 75150 | 10 | 50 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X60 | 75151 | 10 | 60 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X80 | 75152 | 10 | 80 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH12.0X60 | 75162 | 12 | 60 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
| SSH12.0X80 | 75163 | 12 | 80 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
Kompatible Verbinder
| Referenzen | Kompatible Winkelverbinder | Kompatible Balkenschuhe | Kompatible Stützenfüße |
|---|---|---|---|
| SSH8.0X40 | EBC | - | - |
| SSH10.0X40 | E5/1.5, E5/1.5/1.22/11, ABR100, ABR105 | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X50 | - | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X60 | - | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X80 | ABR105, E20/3 | SBE, SAE(1), S45, S1030, S1530 | PPA, PPRC, APB100/150, PBLR, PPSP |
| SSH12.0X60 | - | SAE(2), GLE, GSE, S45 | PBP |
| SSH12.0X80 | AE116, AG922, ABR255, AKRX3L | SAE(2), GLE, GSE, S45 | - |
Nicht abschließende Liste, die Leistungen dieser Steckverbinder mit der SSH-Schraube sind in den entsprechenden technischen Datenblättern angegeben.
SAE(1) = SAE200 und SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 und SAE500
Charakteristische Merkmale
| Referenzen | Charakteristische Merkmale | ||||
|---|---|---|---|---|---|
| Charakteristisches plastisches Fließmoment - My,k [Nm] | Charakteristischer Parameter des Auszugswiderstands - fax,k,90° [N/mm²] | Charakteristischer Widerstandsparameter an der Kopfdurchführung - fhead,k [N/mm²] | Charakteristische Zugfestigkeit - ftens,k [kN] | Torsionsverhältnis | |
| SSH8.0X40 | 29.4 | 15.6 | 22 | 23.2 | 3.1 |
| SSH10.0X40 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X50 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X60 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X80 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH12.0X60 | 67.1 | 12.1 | 18.5 | 39.6 | 3 |
| SSH12.0X80 | 67.1 | 12.1 | 18.5 | 39.6 | 3 |
Die Schraubenwerte SSH8.0X40 und SSH10.0X40 können direkt auf den Steckern der mit diesen Schrauben kompatiblen Verbinder konsultiert werden (siehe Tabelle oben).
