Montagewinkel ohne Rippe - Réf. EA754/2
Winkelverbinder
Die EA-Winkelverbinder werden zum Verbinden von kleinen Innen- und Außentischlerrahmen verwendet.
Eigenschaften :
Material :
- Verzinkter Stahl S250GD + Z 275 gemäß DIN EN 10346,
- Dicke : vom 1,5 bis 2,5 mm nach den Modellen.
Vorteile :
- Große Auswahl für eine Vielzahl von Anwendungen,
- Kann auf Holz und Beton verwendet werden.
Anwendungen
Substrat :
- Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Binder, Profile,...
- Nebenträger : Holz, Beton, Stahl...
Anwendungsbereiche :
- Innenausbau
- Möbel, Konsolen,
- Kleine Rahmen,
- Tür- und Fensterrahmen...
Abmessungen und Bohrungen
| Abmessungen [mm] | Bohrungen [mm] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Schenkel B | Schenkel C | |||||||||
| Artikel | Breite | Höhe | Tiefe | Ep | Ø5 | Ø11 | Oblong | Ø5 | Ø11 | Oblong |
| EA442/2 | 20 | 40 | 40 | 2 | 2 | — | — | 2 | — | — |
| EA444/2 | 40 | 40 | 40 | 2 | 3 | — | — | 3 | — | — |
| EA446/2 | 60 | 40 | 40 | 2 | 4 | — | — | 4 | — | — |
| EA534/2 | 40 | 50 | 30 | 2 | 4 | 1 | — | 3 | — | — |
| EA554/2 | 40 | 50 | 50 | 2 | 4 | 1 | — | 4 | 1 | — |
| EA644/2 | 40 | 60 | 40 | 2 | 4 | — | 10x20 | 4 | 1 | — |
| EA664/1,5 | 40 | 60 | 60 | 1.5 | 6 | — | 10x30 | 4 | — | 10x20 |
| EA664/2 | 40 | 60 | 60 | 2 | 6 | — | 10x30 | 4 | — | 10x20 |
| EA666/2 | 60 | 60 | 60 | 2 | 4 | — | 10x42 | 4 | — | 12x20 |
| EA754/1,5 | 40 | 70 | 50 | 1.5 | 6 | — | 10x30 | 5 | — | 10x20 |

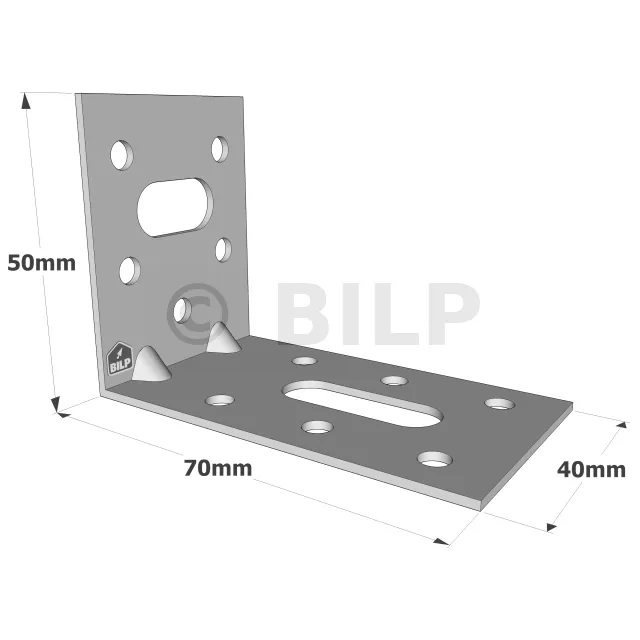

| EA754/2 | 40 | 70 | 50 | 2 | 6 | — | 10x30 | 5 | — | 10x20 |
| EA756/2 | 60 | 70 | 50 | 2 | 6 | — | 10x42 | 4 | — | 12x20 |
| EA844/2 | 40 | 80 | 40 | 2 | 6 | — | 8x40 | 4 | — | 12x20 |
| EA846/2,5 | 60 | 80 | 40 | 2.5 | 6 | — | 10x42 | 4 | — | 12x20 |
| EA954/2,5 | 40 | 90 | 50 | 2.5 | 7 | — | 8x50 | 5 | — | 12x20 |
| EA956/2,5 | 60 | 90 | 50 | 2.5 | 8 | — | 10x52 | 4 | — | 12x20 |
| EA1064/2,5 | 40 | 100 | 60 | 2.5 | 7 | — | 8x50 | 5 | — | 12x20 |
| EA1066/2,5 | 60 | 100 | 60 | 2.5 | 8 | — | 10x52 | 5 | — | 12x20 |
Installation
Befestigungen
An Holz :
- Kammnägel CNA4,0.
- CSA5,0 Schrauben.
An Beton :
- Schlagdübel HIPC 6-40/10 oder HIPC 8-60/20.
An Metall :
- Bolzen.
- Bolzen HR.
- Nieten...
Installation
1. Nähern Sie sich dem Element, das an der Stützen befestigt werden soll,
2. Zeigen Sie auf das Element. Diese kann auch mit geeigneten Schrauben eingeschraubt werden,
3. Wenn die Stütze aus Holz ist, wird die Winkelverbinder ebenfalls darauf gespitzt oder geschraubt,
4. Wenn die Stütze aus Beton besteht, wird die Winkelverbinder gemäß den Montageempfehlungen des gewählten Verankerungsmittels befestigt.
