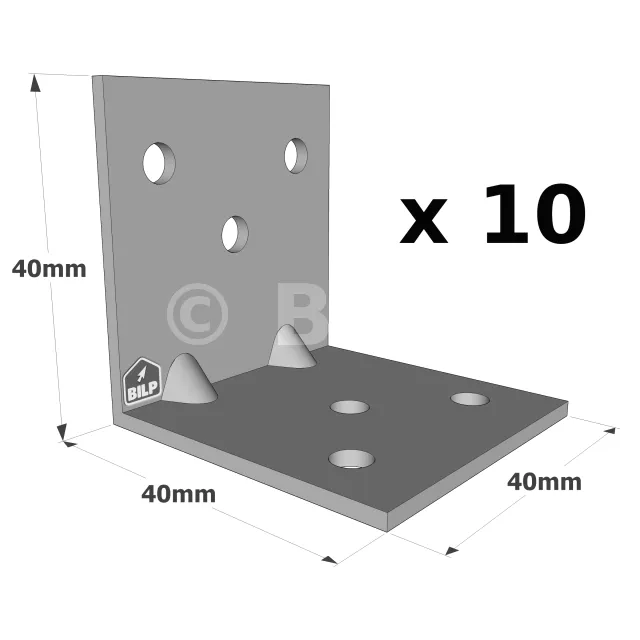

Montagewinkel ohne Rippe - Réf. EA444/2_10

AUF LAGER
Sofortiger Versand verfügbar für 9 Einheiten verfügbar.
0€49
  inkl. MWST
bzw. 4.94€ für 10 Winkelverbinder
    • Pour l’intérieur
    • 40mm
    • 2mm
    • 40mm
    • 40mm
    • GALVA
    • 10 Stück
  • Andere Wahlmöglichkeiten

  • Referenz
    EA444/2_10
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Bohrung Ø5 Lasche B
    3
  • Bohrung Ø5 Lasche C
    3
  • EAN Code
    3523140612607
  • Inhalt
    -

Winkelverbinder

Die EA-Winkelverbinder werden zum Verbinden von kleinen Innen- und Außentischlerrahmen verwendet.

Eigenschaften :

Material :

  • Verzinkter Stahl S250GD + Z 275 gemäß DIN EN 10346,
  • Dicke : vom 1,5 bis 2,5 mm nach den Modellen.

Vorteile :

  • Große Auswahl für eine Vielzahl von Anwendungen,
  • Kann auf Holz und Beton verwendet werden.

Anwendungen

Substrat :

  • Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Binder, Profile,...
  • Nebenträger : Holz, Beton, Stahl...

Anwendungsbereiche :

  • Innenausbau
  • Möbel, Konsolen,
  • Kleine Rahmen,
  • Tür- und Fensterrahmen...

Abmessungen und Bohrungen

Abmessungen [mm]Bohrungen [mm]
Schenkel B Schenkel C
Artikel Breite Höhe Tiefe Ep Ø5 Ø11 Oblong Ø5 Ø11 Oblong
EA442/2 20 40 40 2 2 — — 2 — —
EA444/2 40 40 40 2 3 — — 3 — —
EA446/2 60 40 40 2 4 — — 4 — —
EA534/2 40 50 30 2 4 1 — 3 — —
EA554/2 40 50 50 2 4 1 — 4 1 —
EA644/2 40 60 40 2 4 — 10x20 4 1 —
EA664/1,5 40 60 60 1.5 6 — 10x30 4 — 10x20
EA664/2 40 60 60 2 6 — 10x30 4 — 10x20
EA666/2 60 60 60 2 4 — 10x42 4 — 12x20
EA754/1,5 40 70 50 1.5 6 — 10x30 5 — 10x20
EA754/2 40 70 50 2 6 — 10x30 5 — 10x20
EA756/2 60 70 50 2 6 — 10x42 4 — 12x20
EA844/2 40 80 40 2 6 — 8x40 4 — 12x20
EA846/2,5 60 80 40 2.5 6 — 10x42 4 — 12x20
EA954/2,5 40 90 50 2.5 7 — 8x50 5 — 12x20
EA956/2,5 60 90 50 2.5 8 — 10x52 4 — 12x20
EA1064/2,5 40 100 60 2.5 7 — 8x50 5 — 12x20
EA1066/2,5 60 100 60 2.5 8 — 10x52 5 — 12x20

Installation

Befestigungen
An Holz :

An Beton :

An Metall :

  • Bolzen.
  • Bolzen HR.
  • Nieten...

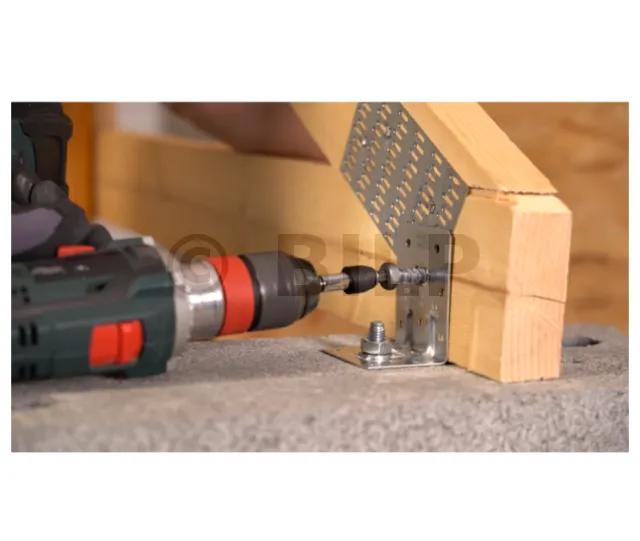

Installation
1. Nähern Sie sich dem Element, das an der Stützen befestigt werden soll,
2. Zeigen Sie auf das Element. Diese kann auch mit geeigneten Schrauben eingeschraubt werden,
3. Wenn die Stütze aus Holz ist, wird die Winkelverbinder ebenfalls darauf gespitzt oder geschraubt,
4. Wenn die Stütze aus Beton besteht, wird die Winkelverbinder gemäß den Montageempfehlungen des gewählten Verankerungsmittels befestigt.
