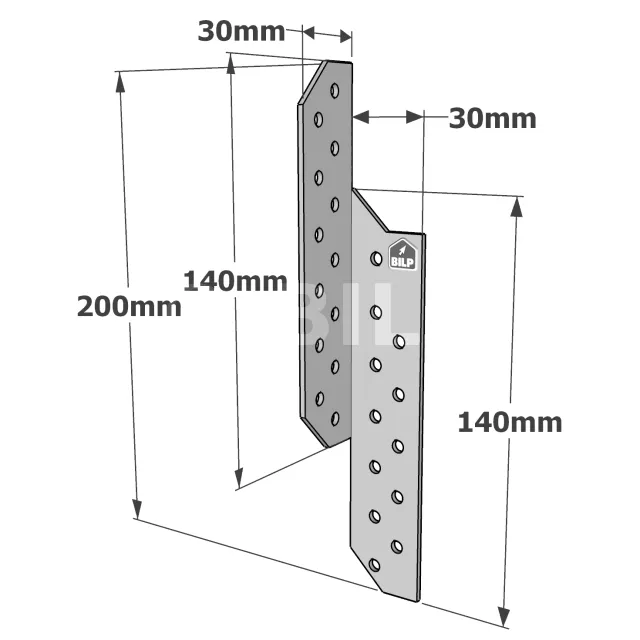

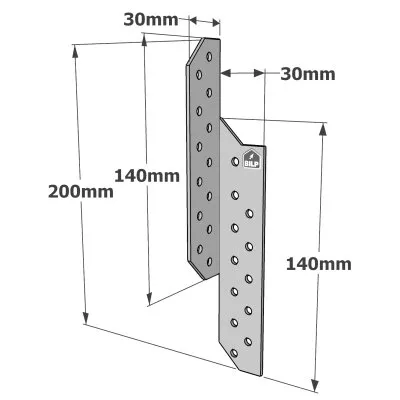

RECHTER Sparrenpfettenanker - 30x200x2mm - Réf. PSD200/30/1.5
-
ReferenzPSD200/30/1.5
-
Verpackung1 Stück
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Breite (C)30mm
-
Höhe (B)200mm
-
Anzahl der Nägel pro Sparrenpfettenanker14
-
Dicke1.5mm
-
Bohrungen26Ø5mm
Rechter oder linker Balkenschenkel
Mit den rechten und linken Balkenhalterungen PSD/G können Sie zwei Holzstücke überlappend im 90°-Winkel verbinden.
Merkmale :
Gegenstand
- Verzinkter Stahl S250GD + Z 275 gemäß NF EN 10346,
- Dicke: 1,5 bis 2 mm je nach Modell.
Vorteile
- Vielseitig einsetzbar.
Anwendung
Unterstützung
- Träger: Balken-/Trägerbaugruppe, obere Platte, Sparren, jede überlappende Baugruppe zwischen zwei senkrechten Teilen usw.
- Porté: Massivholz, Brettschichtholz, Holz- und Verbundprofile.
Einsatzbereiche
- Befestigung von Holzelementen im 90°-Winkel.
Technische Daten
Abmessungen und Kennwerte
Referenzen | Abmessungen [mm] | Bohrungen | Nr. Spitzen pro Verbinder | Charakteristische Widerstände [kN] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | E | E1 | Ep. | Nr. | Durchmesser | CNA4.0x35 | CNA4.0x50 | ||||
R1,k | R2,k | R1,k | R2,k | ||||||||||
PSD180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 3.9 | 9 | 4.9 |
PSD200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 4.4 | 9 | 5.6 |
PSG200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 4.4 | 9 | 5.6 |
PSD200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 4.4 | 11.9 | 6.1 |
PSG200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 4.4 | 11.9 | 6.1 |
PSD200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 6.2 | 18.1 | 8.6 |
PSG200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 6.2 | 18.1 | 8.6 |
PSD220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 7.6 | 18.1 | 9.4 |
PSG220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 7.6 | 18.1 | 9.4 |
Hinweis: Für die Aufwärtslast eines einzelnen Ankers teilen Sie den Wert in der Tabelle durch 2.
(*) F1 Aufwärtslast pro Ankerpaar
(*) F2 Querlast pro Ankerpaar
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Festsetzung
Auf Holz:
- Beringte Spitzen CNAØ4.0,
- Selbstbohrende Schrauben.
