- Réf. E9/2.5
-
ReferenzE9/2.5
-
Herstellungfrançaise
-
MarkeSIMPSON Strong-Tie
-
MaterialAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Bohrungen der Lasche B14Ø5 et 2Ø11
-
Bohrungen der Lasche C6Ø5 - 1Ø11x22
-
Holz-/Holzbefestigung - Träger/TrägertypAile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
-
Holz-/Holzbefestigung - Pfosten-/Trägertyp2 équerres ; Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
Holz-/starre Stützenbefestigung - Träger-/starrer StützentypAile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
-
Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp-
-
EAN Code3523140208220
-
HOLZ/HOLZ-Befestigung - Totalvernagelung2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 14CNA Ø4.0x35 ou Ø4.0x50 mm
-
HOLZ/HOLZ-Befestigung - Teilvernagelung2 équerres ; Aile A : 8CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 6CNA Ø4.0x35 ou Ø4.0x50 mm
-
HOLZ/starre Stützenbefestigung - vollständige Vernagelung2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1Ø10 (boulon ou tirefond)
-
Befestigung von Holzträger auf Holzpfosten - Teilausnagelung-
-
Befestigung von Holzpfosten an Holzträger2 équerres ; Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
Befestigung von Kreuzlagenholz-Träger an Kreuzlagenholz-Träger-
-
Bohrungen der Lasche A14Ø5, 1Ø11, 1Ø11x34
-
HOLZ/starre Stützenbefestigung - Teilvernagelung-

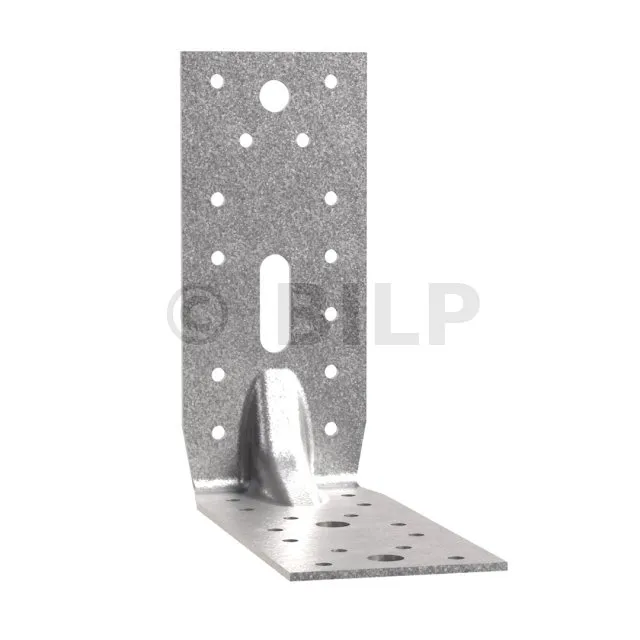

Große verstärkte Halterung E9/2,5
Die verstärkten E9-Konsolen ermöglichen die strukturelle Verbindung von Strukturelementen oder Holzrahmenstützen.
Merkmale
Technische Zulassungen: ETA-06/0106;
Leistungserklärungen: FR-DoP-e06/0106;
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 2,5 mm.
Vorteile
- Große Steifigkeit,
- Vielseitig einsetzbar.
Anwendungen
Unterstützung
- Träger: Massivholz, Brettschichtholz, Beton, Stahl usw.
- Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.
Einsatzbereiche
- Befestigung von Traversen,
- Verkleidungsschienen und Pfosten,
- Anker für Sparren, Konsolen, Kopfstücke usw.
Technische Daten
Abmessungen
Referenzen | Abmessungen [mm] | Bohrungen Flügel A | Bohrungen Flügel B | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø11x34 | Ø5 | Ø11 | |
E9/2,5 | 154 | 152.5 | 65 | 2.5 | 14 | 1 | 1 | 14 | 2 |
E9/2,5 | 154 | 152.5 | 65 | 2.5 | 14 | 1 | 1 | 14 | 2 |
Referenzen | Vereinfachte Kennwerte - Holz-Holz-Verbindung - Vollvernagelung | |||||
---|---|---|---|---|---|---|
Befestigungen | Vereinfachte Kennwerte – C24 Holz-Holz-Verbindung – 2 Konsolen [kN] | |||||
Flügel A | Flügel B | R1.k* | R2.k = R3.k | |||
Menge | Menge | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
E9/2,5 | 12 | 14 | 5 | 8.4 | 9.5 | 13 |
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)) basieren. Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-06/0106.
Vereinfachte Kennwerte - Holz-Holz-Verbindung - Teilvernagelung - 2 Klammern
Referenzen | Vereinfachte Kennwerte - Holz-Holz-Verbindung - Teilvernagelung | |||||
---|---|---|---|---|---|---|
Befestigungen | Vereinfachte Kennwerte – C24 Holz-Holz-Verbindung – 2 Konsolen [kN] | |||||
Flügel A | Flügel B | R1.k* | R2.k = R3.k | |||
Menge | Menge | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
E9/2,5 | 8 | 6 | 1.9 | 3.2 | 6.6 | 8.9 |
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)) basieren. Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-06/0106.
Merkmale Werte – Holz-Holz-Verbindung vom Typ Pfosten/Balken – 2 Konsolen
Referenzen | Kennwerte - Holzpfosten-Träger-Verbindung | |||||
---|---|---|---|---|---|---|
Befestigungen | Vereinfachte Kennwerte – C24 Holz-Holz-Verbindung – 2 Konsolen [kN] | |||||
Flügel A | Flügel B | R1.k* | R2.k = R3.k | |||
Menge | Menge | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
E9/2,5 | 10 | 14 | 3.1 | 5.1 | 6.7 | 8.6 |
Kennwerte - Holzbalkenverbindung auf starrem Träger - 2 Konsolen
Referenzen | Kennwerte - Holzverbindung auf starrem Träger | ||||
---|---|---|---|---|---|
Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Konsolen [kN] | ||||
Wing A | Wing B | R1.k | |||
Qty | Type | Qty | Type | CNA4.0x35 | |
E9/2,5 | 12 | CNA* | 1 | Ø10 | 6 |
* Welche Befestigungsarten im A-Flügel verwendet werden können, entnehmen Sie bitte den Spalten der Kennwertetabelle. Die Werte variieren je nach verwendeter Befestigungsart.
Der Bemessungswiderstandswert der Schraube R#,d wird durch (Schraubenkoeffizient x Bemessungslast des Verbinders F#,d) für die Kraftrichtung und die entsprechenden Befestigungselemente bestimmt. Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Die klassischen Lösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Abständen und Randabständen.
Durchführung
Festsetzung

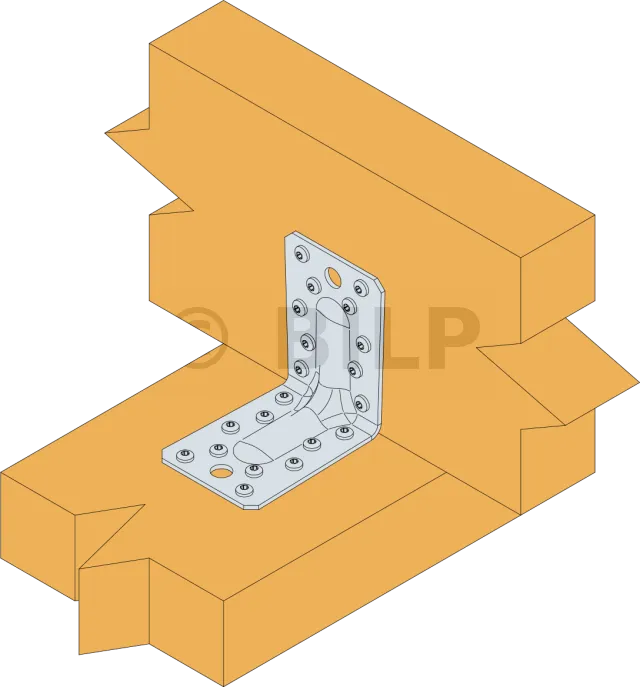

Auf Holz:
- Beringte Spitzen CNA Ø4.0x35 oder Ø4.0x50 mm,
- Schrauben CSA Ø5.0x35 oder CSA Ø5.0x40,
- Boulons,
- Tirefonds.

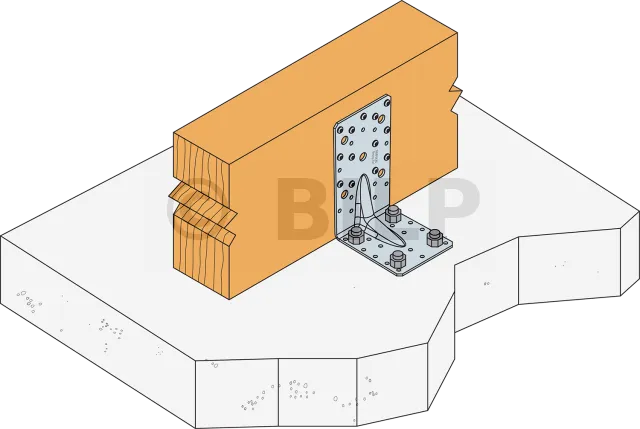

Auf Beton:
Fester Betonträger:
- Mechanischer Anker: Bolzen WA M10-78/5 oder WA M12-104/5,
- Chemischer Anker: Harz AT-HP + Gewindestange LMAS M10-120/25.
Hohle Mauerwerksunterstützung:
Chemischer Anker: Harz AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Sieb SH16x130.
Auf Stahl:
Einrichtung
1. Bringen Sie das zu befestigende Element näher an den Träger.
2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden.
3. Wenn die Stütze aus Holz ist, wird die Halterung ebenfalls angespitzt oder angeschraubt.
4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.
Technische Hinweise
Technische Informationen

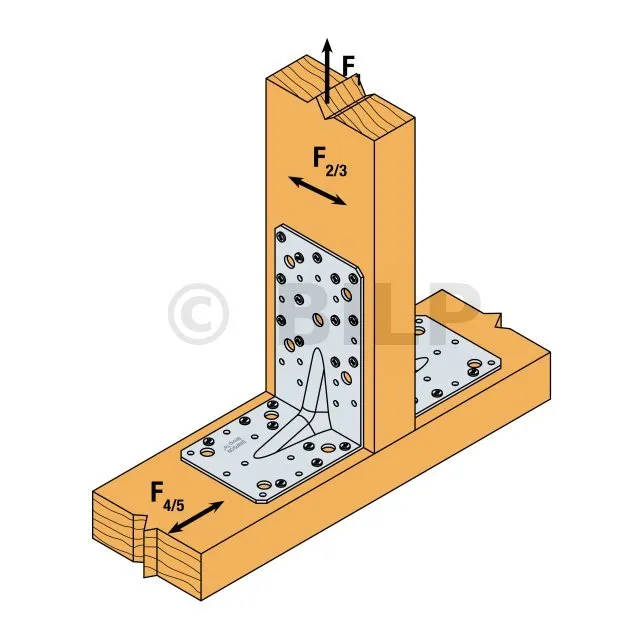

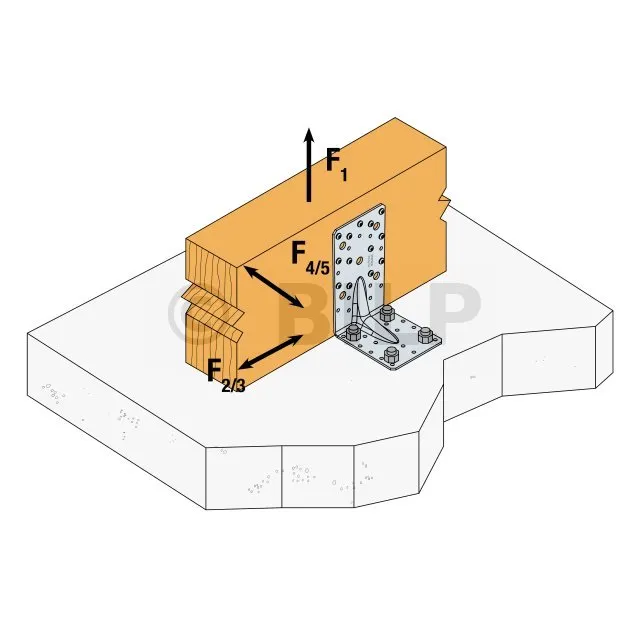

F1: Zugkraft in der Mittelachse der Halterung
Sonderfall einer Befestigung mit nur 1 Konsole:
- Wenn die gesamte Struktur die Drehung der Pfette oder des Pfostens verhindert, beträgt die Zugfestigkeit die Hälfte des für zwei Konsolen angegebenen Wertes.
- Ansonsten hängt der Widerstand der Baugruppe vom Abstand „f“ zwischen der vertikalen Kontaktfläche und dem Angriffspunkt der Last ab.
F2 und F3: seitliche Scherkraft
Sonderfall einer Befestigung mit nur 1 Konsole:
- Der zu berücksichtigende Widerstandswert entspricht der Hälfte des für zwei Klammern angegebenen Wertes.
F4 und F5: Querkraft, die zum Quadrat hin oder vom Quadrat weg gerichtet ist
- Der Widerstand der Baugruppe hängt vom Abstand „e“ zwischen der Basis der Halterung und dem Angriffspunkt der Last ab.
