- Réf. E20/3

AUF LAGER
Sofortiger Versand verfügbar für 18 Einheiten verfügbar.
7€68
  inkl. MWST  / équerre

  • Referenz
    E20/3
  • Herstellung
    française
  • Marke
    SIMPSON Strong-Tie
  • Material
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Bohrungen der Lasche B
    16Ø5, 4Ø11
  • Bohrungen der Lasche C
    6Ø5 - 1Ø11x22
  • Holz-/Holzbefestigung - Träger/Trägertyp
    Aile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Holz-/Holzbefestigung - Pfosten-/Trägertyp
    -
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    Aile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    -
  • EAN Code
    3523140887906
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
  • HOLZ/HOLZ-Befestigung - Teilvernagelung
    2 équerres Aile A : 12 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 9 CNA Ø4.0x35 ou Ø4.0x50 mm
  • HOLZ/starre Stützenbefestigung - vollständige Vernagelung
    2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
  • Befestigung von Holzträger auf Holzpfosten - Teilausnagelung
    2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 8 CNA Ø4.0x35 ou Ø4.0x50 mm
  • Befestigung von Holzpfosten an Holzträger
    2 équerres Aile A : 18 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
  • Befestigung von Kreuzlagenholz-Träger an Kreuzlagenholz-Träger
    2 équerres Aile A : 5xSSH10x80 ou Aile B : 4xSSH10x80
  • Bohrungen der Lasche A
    24Ø5, 5Ø11
  • HOLZ/starre Stützenbefestigung - Teilvernagelung
    2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)

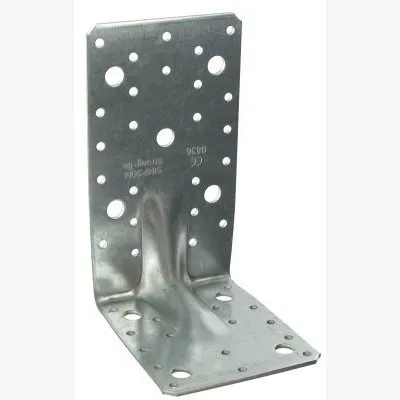

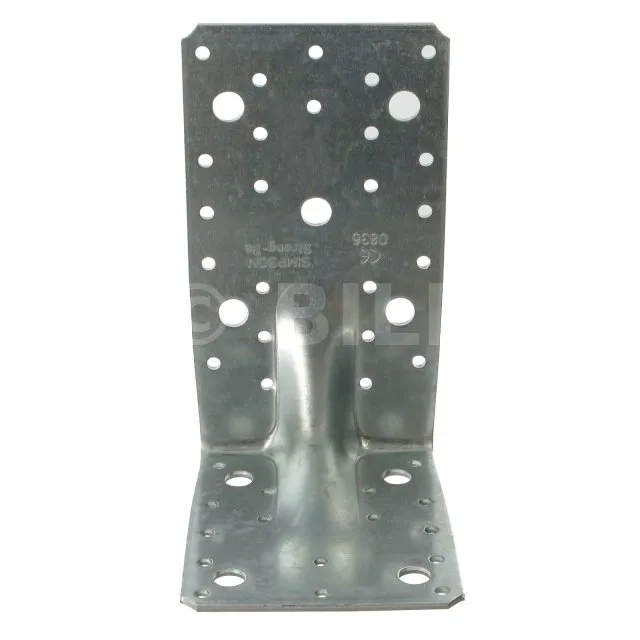

Großer verstärkter Bügel E20/3

Die verstärkten E20/3-Halterungen sind die effizientesten in unserem Sortiment. Sie passen sich allen Konfigurationen struktureller Baugruppen an, unabhängig davon, ob es sich um Verbindungen auf Holz oder Beton handelt.

Merkmale

Technische Zulassungen: ETA-06/0106;
Leistungserklärungen: FR-DoP-e06/0106 ;

Gegenstand

  • Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
  • Dicke: 3 mm.

Vorteile

  • Sehr widerstandsfähig gegen Zug- und Scherkräfte,
  • Große Vielseitigkeit im Einsatz.

Anwendungen

Unterstützung

  • Träger: Massivholz, Brettschichtholz, Beton, Stahl usw.
  • Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.

Einsatzbereiche

  • Befestigung von Traversen,
  • Verkleidungsschienen und Pfosten,
  • Anker für Sparren, Konsolen, Kopfstücke usw.

Technische Daten

Abmessungen


Porte
Dimension porte
ReferenzenAbmessungen [mm]Bohrungen Flügel ABohrungen Flügel B
A B C t Ø5 Ø11 Ø5 Ø11
E20/3 170 113 95 3 24 5 16 4

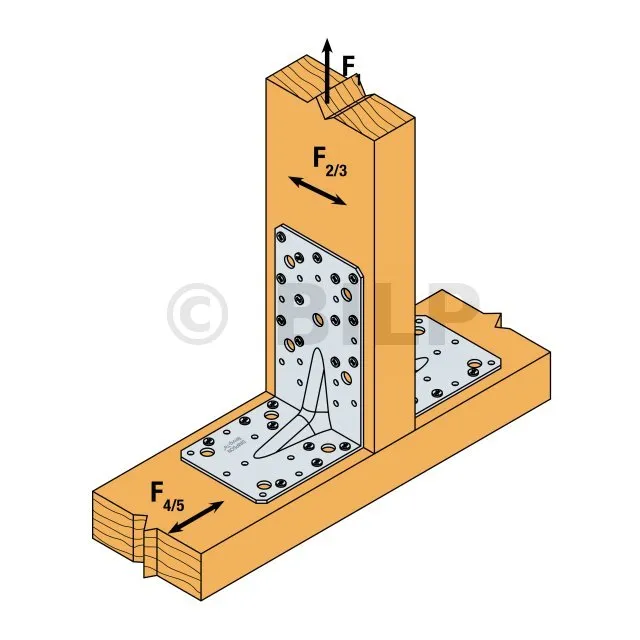

Kennwerte - Holz-Holz-Verbindung - 2 Konsolen - Vollnagelung


Un appentis à outils en gris foncé: Variante 8A
Un appentis à outils en vert foncé: Variante 8A
ReferenzenKennwerte - Holz-Holz-Verbindung - Vollvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Menge CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 24 16 7.34 8.95 11.77 14.71 19.89 21.86 26.61 28.31

Kennwerte - Holz-Holz-Verbindung - 2 Klammern - Teilvernagelung


Un appentis à outils en gris foncé: Variante 8A
Un appentis à outils en vert foncé: Variante 8A
ReferenzenKennwerte - Holz-Holz-Verbindung - Vollvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Menge CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 12 9 5.56 6.78 8.78 10.97 15 16.48 20.22 21.51

Kennwerte - Holzbalkenverbindung zum Holzpfosten - 2 Konsolen - Teilvernagelung


Porte
Un appentis à outils en vert foncé: Variante 8A
ReferenzenKennwerte - Holz-Holz-Verbindung - Vollvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Menge CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 13 8 5.56 6.78 8.78 10.97 11.77 12.93 15.91 16.92

Kennwerte - Holzpfosten-Holzbalken-Verbindung - Teilvernagelung - 2 Konsolen


Modèle MAEVA_A
  • Dimensions : 120 x 42 cm
  • Surface : 0,5 m²
  • Prix [*] : 245 €

[*] Prix des matériaux uniquement, dans le cadre d’une autoconstruction
Vue générale du projet
ReferenzenKennwerte - Holzpfosten-Holzbalken-Verbindung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R2.k = R3.k
Menge Menge CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 18 16 12.67 15.45 19.31 24.14

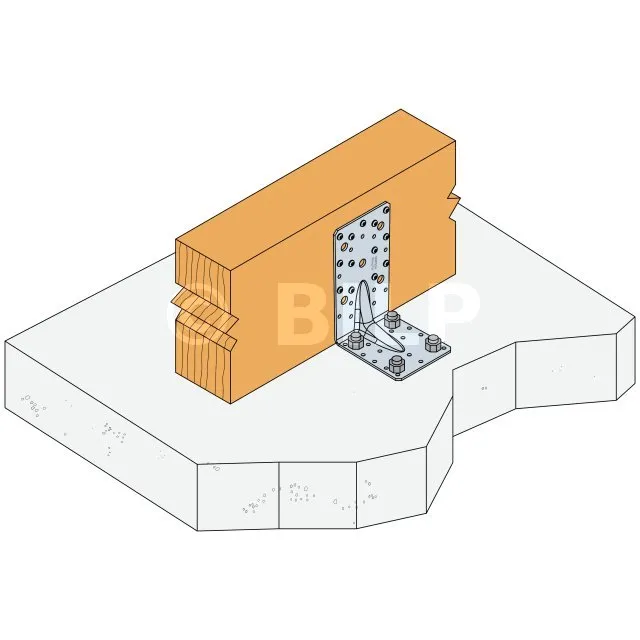

Kennwerte – Holz-Beton-Verbindung – 2 Konsolen – Vollvernagelung


Dimensions générales
Dimensions MAEVA_C
ReferenzenKennwerte - Holzverbindung auf starrem Träger - Vollständige Vernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Typ Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 24 CNA 4 Ø10 53.7 65.5 71 88.8 39 42.9 44.7 47.5

Merkmale Werte – Holz-Beton-Verbindung – 2 Klammern – Teilweise Nagelung


Dimensions générales
Dimensions MAEVA_C
ReferenzenKennwerte - Holzverbindung auf starrem Träger - Teilvernagelung
Befestigungen Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Typ Menge Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E20/3 13 CNA 4 Ø10 30.2 36.9 40 50 25.4 28 29.1 31

Kennwerte - CLT auf CLT - Verbindungsschrauben Ø10 - 2 Klammern


Un appentis à outils en gris foncé: Variante 8A
Un appentis à outils en vert foncé: Variante 8A
Dimension porte
ReferenzenKennwerte – CLT-Träger auf CLT-Träger – Verbindungsschrauben Ø10 – 2 Halterungen
Befestigungen Kennwerte - CLT-Holz - 2 Konsolen pro Montage [kN]
Flügel A Flügel B R1.k R2.k = R3.k
Menge Typ Menge Typ SSH10x80 SSH10x80
E20/3 5 SSH 4 SSH 29 26

Durchführung

Befestigungen
Auf Holz:

Auf Beton:
Fester Betonträger:

Hohle Mauerwerksunterstützung:

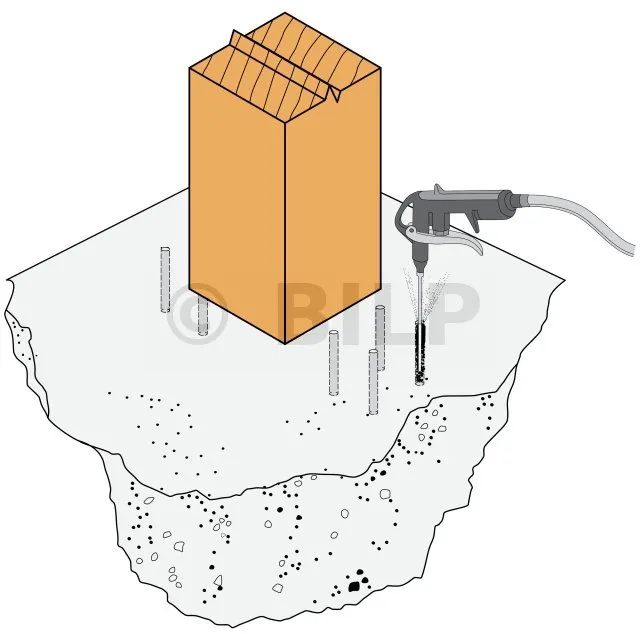

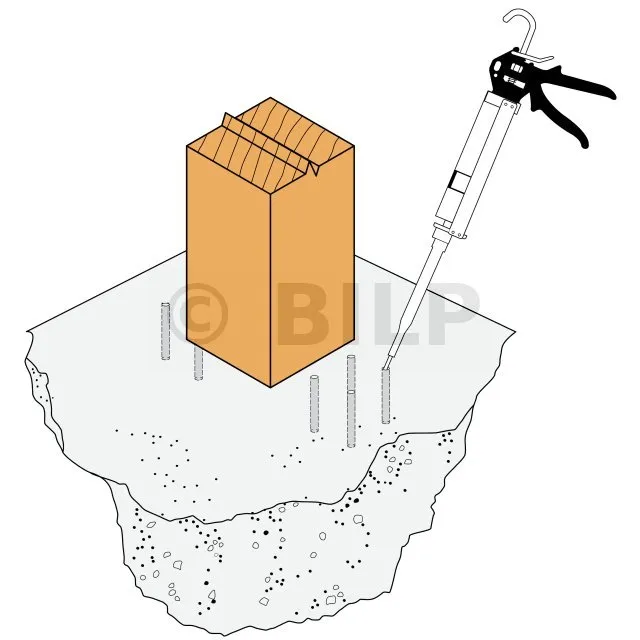

Chemischer Anker: Harz AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Sieb SH16x130.

Auf Stahl:

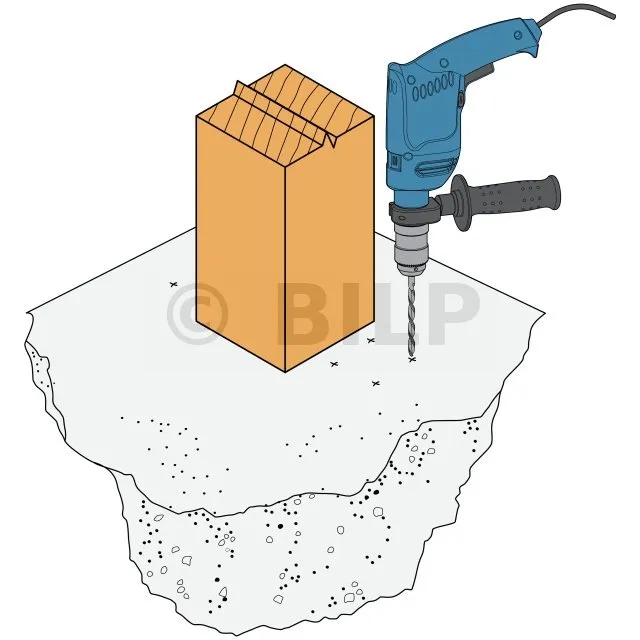

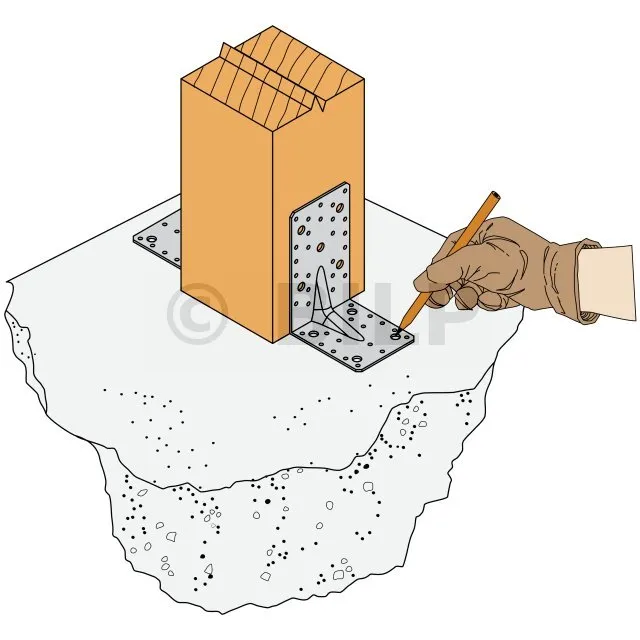

Einrichtung
1. Bringen Sie das zu befestigende Element näher an den Träger.
2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden.
3. Wenn die Stütze aus Holz ist, wird die Halterung ebenfalls angespitzt oder angeschraubt.

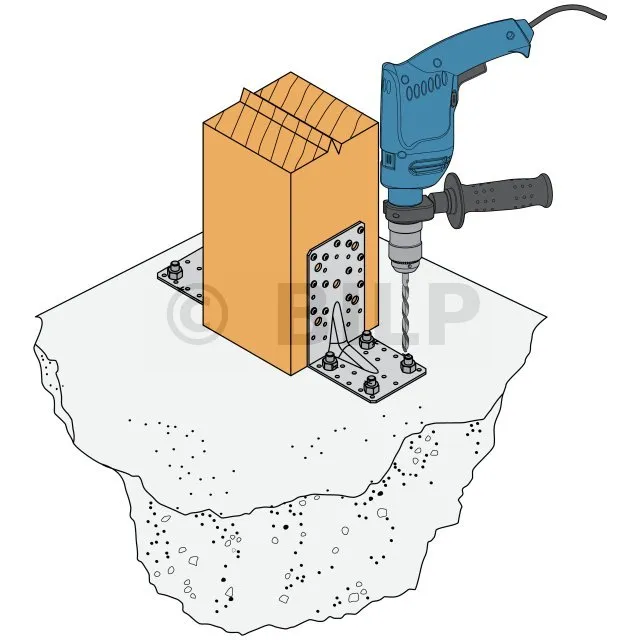

4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.

Dimensions générales
Porte
Dimensions façades latérales
Dimensions façade principale
Dimensions façades latérales
Murs FACE et LATERAL
Murs LATERAL et DERRIERE


Ossatures mur de FACE
Dimensions ossatures mur FACE
