- Réf. PPS230

AUF LAGER
Sofortiger Versand verfügbar für 10 Einheiten verfügbar.
35€90
  inkl. MWST  / Pfostenträger
    • 80mm
    • GC (feuerverzinkt gemäß EN ISO 1461)
    • 138mm
    • 1 Stück
  • Andere Wahlmöglichkeiten

  • Referenz
    PPS230
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm
  • Material
    Acier S253JR suivant NF EN 10025
  • Breite (B)
    80mm
  • Breite (D)
    130mm
  • Breite (E)
    130mm
  • Bohrungen der Kopfplatte
    2Ø13
  • Bohrungen der Bodenplatte
    4Ø12

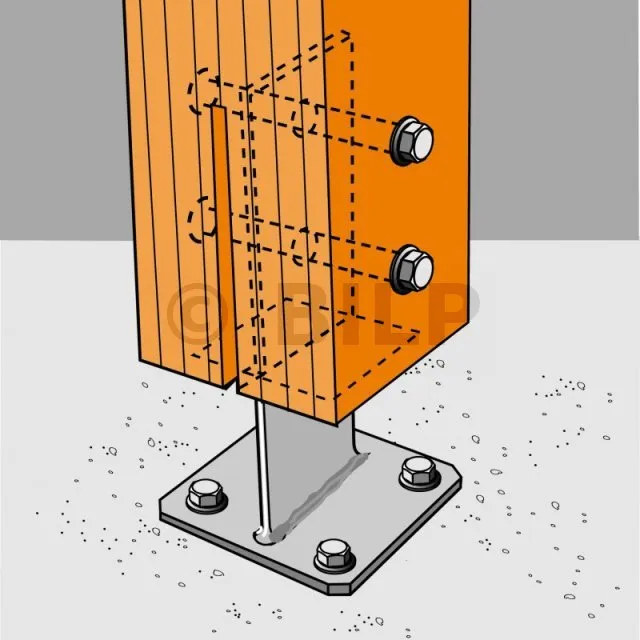

  • Holzverbindung auf starrem Träger
    Sur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
  • Maximal zulässige Belastung in Druckrichtung
    1.58 Tonnen
  • Höhe (F)
    138mm

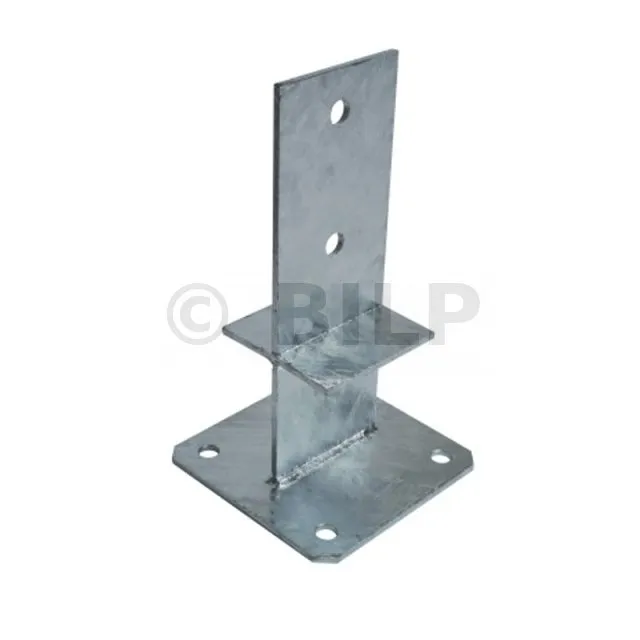

Pfostenträger im Steg mit Platte

Standard-Pfostenträger ermöglichen eine diskrete und zuverlässige Montage. Ihre Kernkonstruktion gewährleistet das Heben von Lasten.

Merkmale :

Leistungserklärungen: FR-DoP-e07/0285
Technische Zulassungen: ETA-07/0285

Gegenstand :

  • S253JR-Stahl gemäß NF EN 10025.
  • Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.

Vorteile :

  • Speziell für die Aufnahme von Hebekräften konzipiert,

Anwendungen

Unterstützung:

  • Träger: Holz, Beton, Stahl
  • Getragen: Massivholz, Verbundholz, Brettschichtholz (Pfosten max. 200 x 200)

Einsatzbereiche:

  • Markise,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Konsole.

Technische Daten

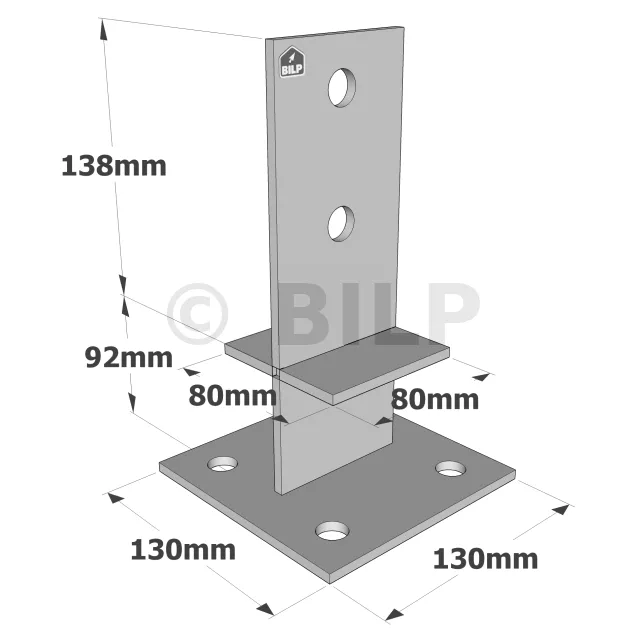

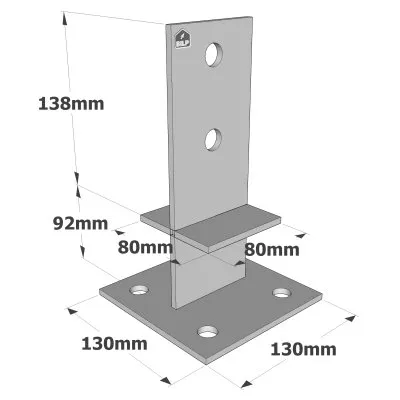

Abmessungen

Mehrzweckscheune
ReferenzenAbmessungen [mm]Hohe PlattenlöcherNiedrige Plattenlöcher
A B C D E F t Ø13 Ø12
PPS170 60 60 114 100 100 56 4 2 4
PPS230 80 80 138 130 130 92 4 2 4

Merkmalswerte

Scheune mit Satteldach
ReferenzenKennwerte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte – Holz C24 [kN]
Auf Pfosten Auf Beton R1,k R2,k R3,k R4,k
Menge Typ Menge Typ
PPS170 2 STD12 4 Ø10* 25.9/kmod^0,5 16.3 10.1/kmod 1.2/kmod
PPS230 2 STD12 4 Ø10* 34.5/kmod^0,5 17.9 13.3/kmod 1.0/kmod

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,
je nach Betonart, Achsabstand und Randabständen zu wählen.

Vereinfachte Kennwerte

Scheune mit Satteldach
ReferenzenBefestigungenVereinfachte Kennwerte – Holz C24 [kN]
Auf Pfosten Auf Beton R1,k** R2,k R3,k** R4 ,k**
Menge Typ Menge Typ
PPS170 2 STD12 4 Ø10* 30.9 16.3 14.4 1.7
PPS230 2 STD12 4 Ø10* 41.2 17.9 19 1.5

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Achsabstand und Randabständen zu wählen.

** Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (Mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
