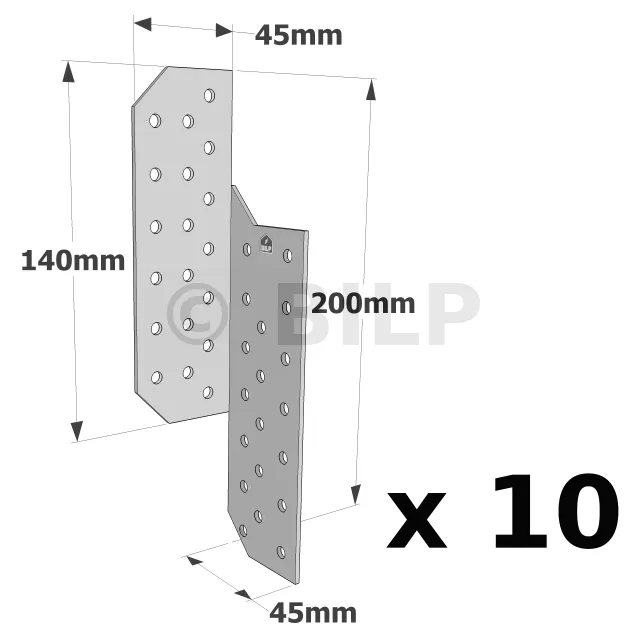

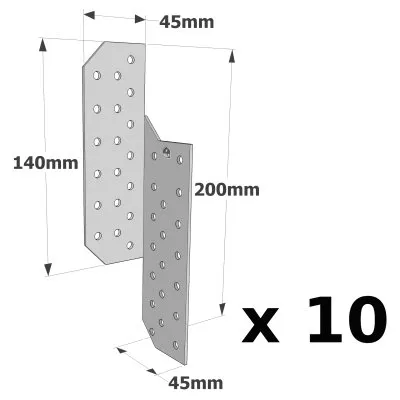

RECHTER Sparrenpfettenanker - 45x200x2mm - Réf. PSD200/45/2_10

AUF LAGER
Sofortiger Versand verfügbar für 4 Einheiten verfügbar.
2€12
  inkl. MWST
bzw. 21.19€ für 10 Sparrenpfettenanker
    • 45mm
    • Rechts
    • 200mm
    • 10 Stück
  • Andere Wahlmöglichkeiten

  • Referenz
    PSD200/45/2_10
  • Verpackung
    10 Stück
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Breite (C)
    45mm
  • Höhe (B)
    200mm
  • Anzahl der Nägel pro Sparrenpfettenanker
    20
  • Dicke
    2mm
  • Bohrungen
    39Ø5mm

Rechter oder linker Balkenschenkel

Mit den rechten und linken Balkenhalterungen PSD/G können Sie zwei Holzstücke überlappend im 90°-Winkel verbinden.

Merkmale :

Gegenstand

  • Verzinkter Stahl S250GD + Z 275 gemäß NF EN 10346,
  • Dicke: 1,5 bis 2 mm je nach Modell.

Vorteile

  • Vielseitig einsetzbar.

Anwendung

Unterstützung

  • Träger: Balken-/Trägerbaugruppe, obere Platte, Sparren, jede überlappende Baugruppe zwischen zwei senkrechten Teilen usw.
  • Porté: Massivholz, Brettschichtholz, Holz- und Verbundprofile.

Einsatzbereiche

  • Befestigung von Holzelementen im 90°-Winkel.

Technische Daten

Abmessungen und Kennwerte


Vue chevron carport
Répartition chevron carport
Dimension chevron carport
ReferenzenAbmessungen [mm]BohrungenNr. Spitzen pro VerbinderCharakteristische Widerstände [kN]
A B C E E1 Ep. Nr. Durchmesser CNA4.0x35 CNA4.0x50
R1,k R2,k R1,k R2,k
PSD180/30/1.5 30 180 30 120 120 1.5 22 Ø5 12 9 3.9 9 4.9
PSD200/30/1.5 30 200 30 140 140 1.5 26 Ø5 14 9 4.4 9 5.6
PSG200/30/1.5 30 200 30 140 140 1.5 26 Ø5 14 9 4.4 9 5.6
PSD200/30/2 30 200 30 140 140 2 26 Ø5 14 11.9 4.4 11.9 6.1
PSG200/30/2 30 200 30 140 140 2 26 Ø5 14 11.9 4.4 11.9 6.1
PSD200/45/2 45 200 45 140 140 2 39 Ø5 20 18.1 6.2 18.1 8.6
PSG200/45/2 45 200 45 140 140 2 39 Ø5 20 18.1 6.2 18.1 8.6
PSD220/45/2 45 220 45 160 160 2 45 Ø5 24 18.1 7.6 18.1 9.4
PSG220/45/2 45 220 45 160 160 2 45 Ø5 24 18.1 7.6 18.1 9.4

Hinweis: Für die Aufwärtslast eines einzelnen Ankers teilen Sie den Wert in der Tabelle durch 2.
(*) F1 Aufwärtslast pro Ankerpaar
(*) F2 Querlast pro Ankerpaar
