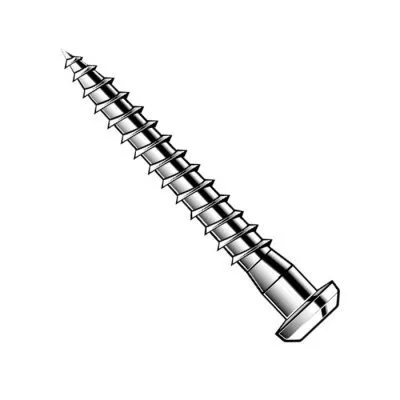

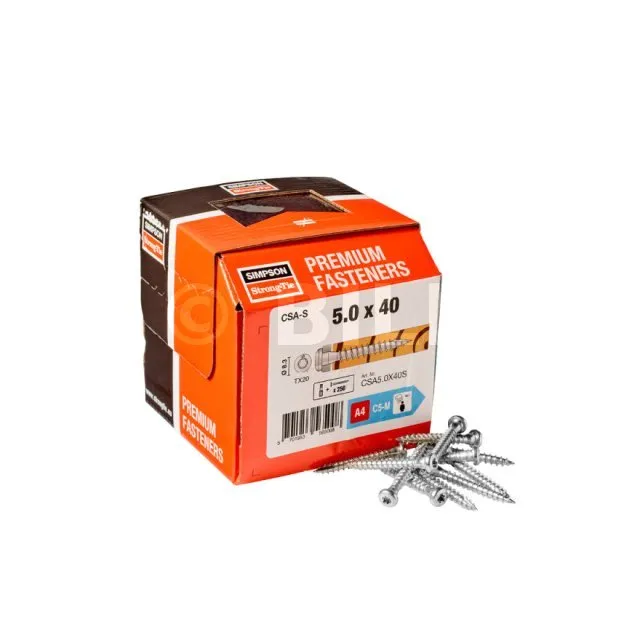

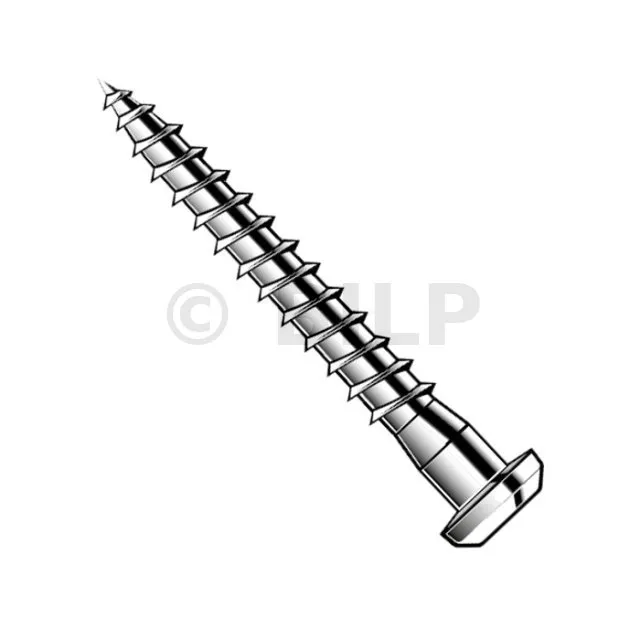

Schrauben für Torx-Anschlüsse – Durchmesser 5 mm - Réf. CSA5.0x40S
-
ReferenzCSA5.0x40S
-
Herstellungfranzösisch
-
MarkeSIMPSON Strong-Tie
-
Durchmesser4.85mm
-
KopfformTX20
-
Durchmesser des Kopfs8.3mm
Merkmale
Technische Zulassungen: ETA-04/0013
Leistungserklärungen:FR-DoP-e04/0013
Gegenstand
- Weißer elektrolytisch verzinkter Stahl.
Schrauben
- T 20 Spitze.
Vorteile
- Konische Form unter dem Kopf: vollständiger Kontakt der Spitze mit dem Anschluss,
- Holzspezifisches Gewinde: leichtes und schnelles Eindringen,
- Kein Holzspalten,
- Hohe Reißfestigkeit,
- Empfohlen für eine Feuerbeständigkeit von einer halben Stunde.
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz,
- Port: Massivholz, Verbundholz, Brettschichtholz.

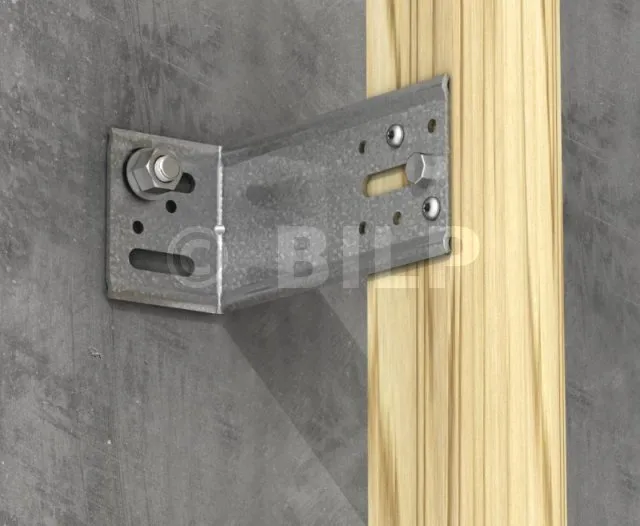

Einsatzbereiche
- Rahmenschuhe,
- Montagewinkel,
- Umreifung.
Abmessungen
| Referenzen | Abmessungen [mm] | Endkappe | Menge pro Karton | ||||
|---|---|---|---|---|---|---|---|
| l | lg | d1 | d | dh | |||
| CSA5,0X25 | 25 | 19 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5,0X35-R | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 25 |
| CSA5,0X35 | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5,0X40 | 40 | 34 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5,0X50 | 50 | 44 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5.0X80-DE | 80 | 74 | 3.15 | 4.85 | 8.3 | T20 | 200 |
Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Holzklassen- und Stahldickenbedingungen finden Sie unter ETE-04/0013.
Merkmalswerte
| Referenzen | Kennwerte [kN] | |
|---|---|---|
| Rax,k | Rlat,k | |
| CSA5,0X25 | 1.38 | 1.49 |
| CSA5,0X35-R | 2.11 | 1.99 |
| CSA5,0X35 | 2.11 | 1.99 |
| CSA5,0X40 | 2.47 | 2.25 |
| CSA5,0X50 | 3.2 | 2.63 |
| CSA5.0X80-DE | 5.38 | 3.5 |
Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Bedingungen der Holzklasse und Stahldicke finden Sie unter
ETE-04/0013.
Kammschrauben für Holzverbinder TORX-Kopf - EDELSTAHL
Die Torx-Kopfschraube aus Edelstahl ergänzt das verzinkte Sortiment. Es ist für korrosive Atmosphären geeignet und sollte nur mit Edelstahlverbindern verwendet werden.
Eigenschaften
Technische Zulassung : ETA-04/0013;
Leistungserklärung : DE-DoP-e04/0013;
Material
- Inox AISI 316.
Verschraubung
- Antrieb Torx 20.
Vorteile
- Filetage spécifique au bois permettant une pénétration facile et rapide.
Anwendungen
Träger
- Hauptträger / Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche
- Balkenschuhen.
- Montagewinkel.
- Windrispendbänder.
Technische Daten
Fehler beim Ausführen plugins/auto/bilp_bs4/modeles/docbilp.html
| Befestigungsabmessungen [mm] | Charakteristische Werte - Holz C24 gemäß ETE-04/0013 [kN] | ||||||
|---|---|---|---|---|---|---|---|
| Artikel | d | l | dh | d1 | lg | Rlat.k | Rax.k |
| CSA5,0X25S | 4.85 | 25 | 8.3 | 3.15 | 19 | 1.49 | 1.38 |
| CSA5,0X35S | 4.85 | 35 | 8.3 | 3.15 | 29 | 1.99 | 2.11 |
| CSA5,0X40S | 4.85 | 40 | 8.3 | 3.15 | 34 | 2.25 | 2.47 |
Diese Werte sind nach Eurocode 5 für Holz der Nutzungsklasse C24 angegeben. Für andere Klassen sind die Werte mit den Durchflusskoeffizienten zu multiplizieren
in der folgenden Tabelle angegeben. Diese Werte sind für Bleche mit einer Dicke von 1,5 bis 4 mm angegeben
| Holznutzungsklasse | |||||
|---|---|---|---|---|---|
| Durchflusskoeffizient | |||||
| C14 | C18 | C24 | C30 oder GL24 | SCL | |
| Querkraft | 0.85 | 0.93 | 1.00 | 1.06 | 1.23 |
| Zugkraft | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
