Knagge

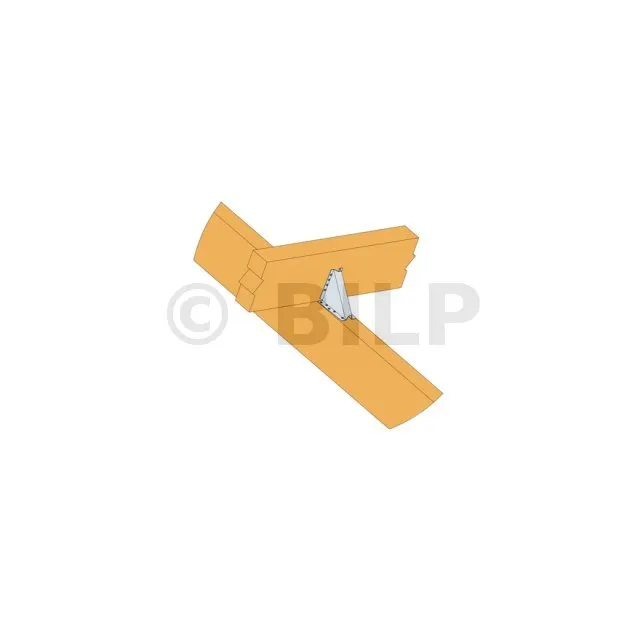

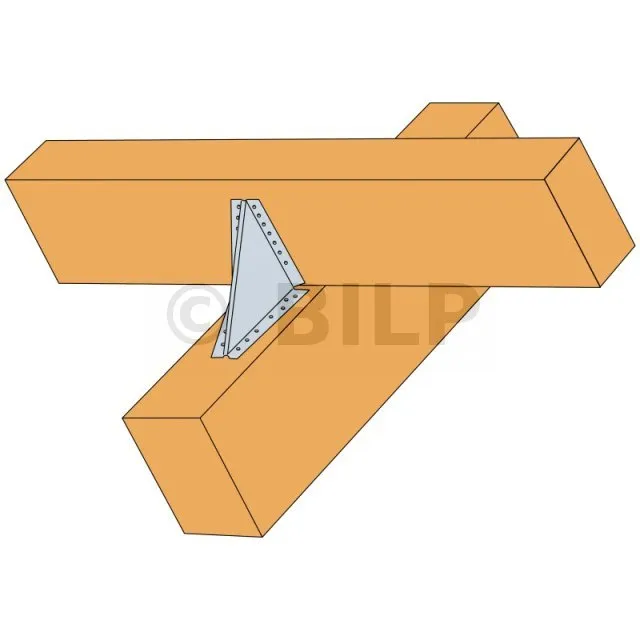

  • Die Knagge aus Metall ECH ist ein Teil, die an den Sparrenbinder und an die Pfetten genagelt wird, um die Wartung der Pfetten des Gerüstes zu gewährleisten. Die Knagge kann eine einzelne Pfette oder zwei Pfetten halten, die Ende an Ende durch eine Pfeifenanordnung miteinander verbunden sind.


    KNAG-Probe

    Das KNAG-Metallmuster vermeidet die Verwendung von Holzmustern, die einen bestimmten Schnitt in Bezug auf die Maserung des Holzes einhalten müssen.

    Merkmale

    Gegenstand

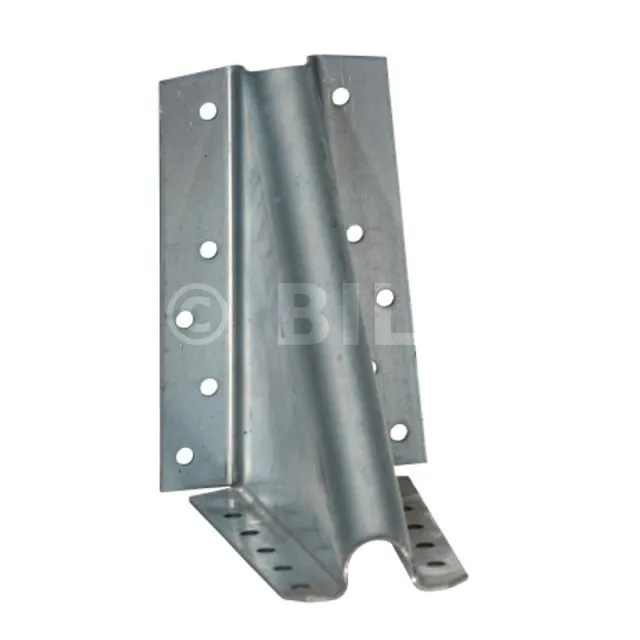

  • Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
  • Dicke: 2 mm.

Vorteile

  • Vereinfacht die Begründung von Proben,
  • Sichert bestehende Baugruppen.

Anwendung

Unterstützung

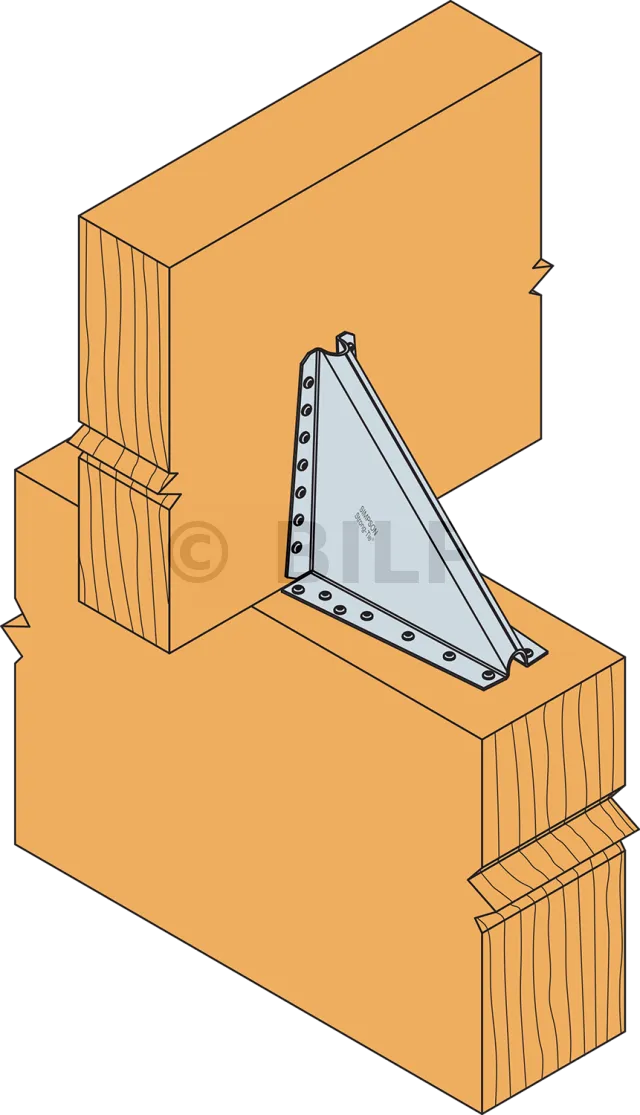

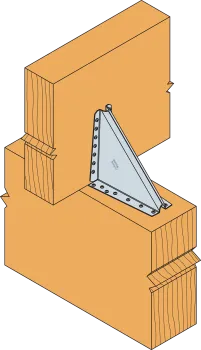

Träger: Massivholz, Verbundholz, Brettschichtholz,
Getragen: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder.

Einsatzbereiche

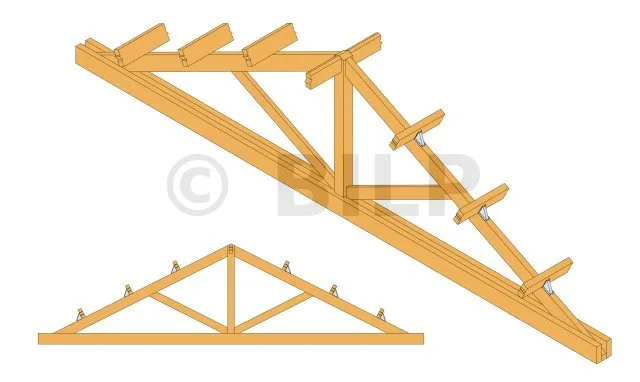

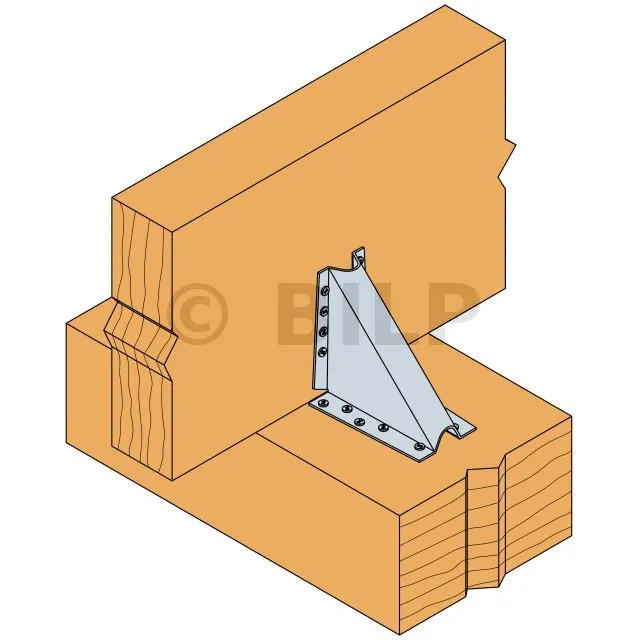

  • Pannen auf dem Bauernhof,

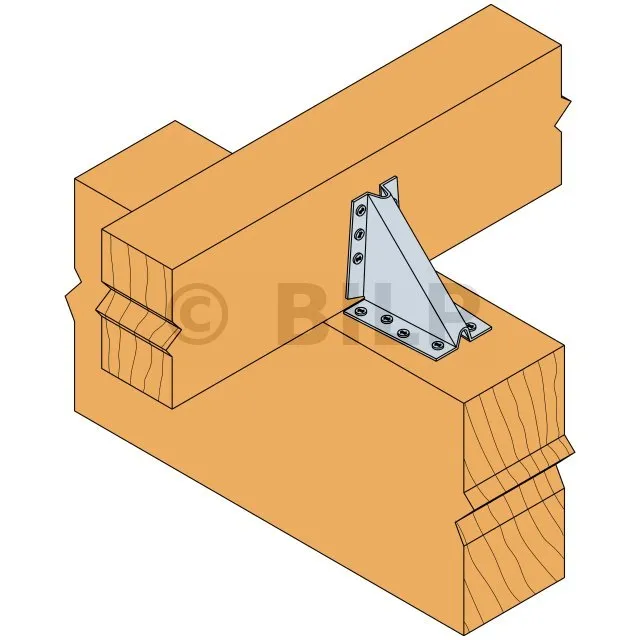

  • Balken auf Pfosten,

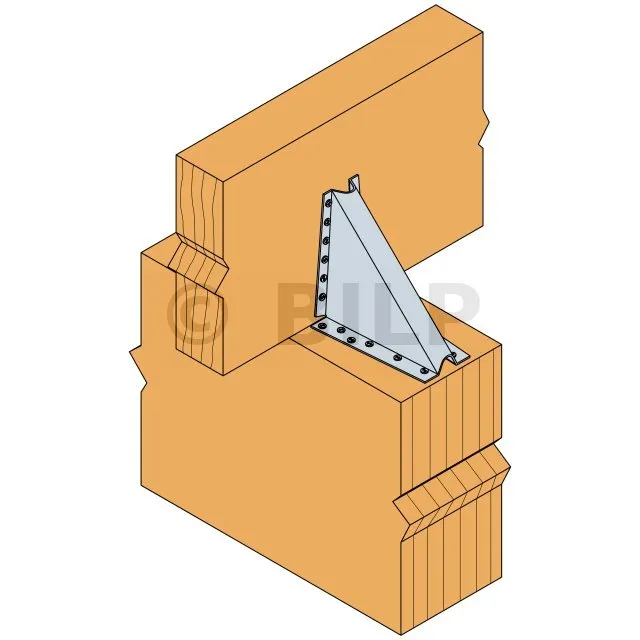

  • Verstärkung bestehender Baugruppen.

Technische Daten

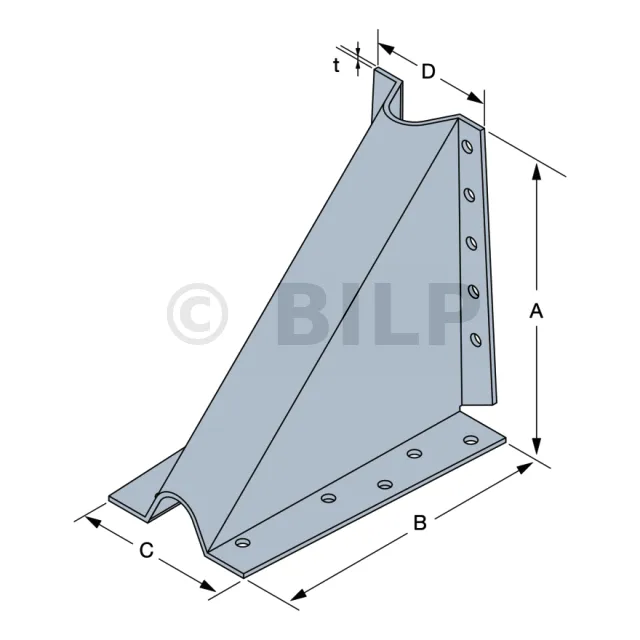

Abmessungen

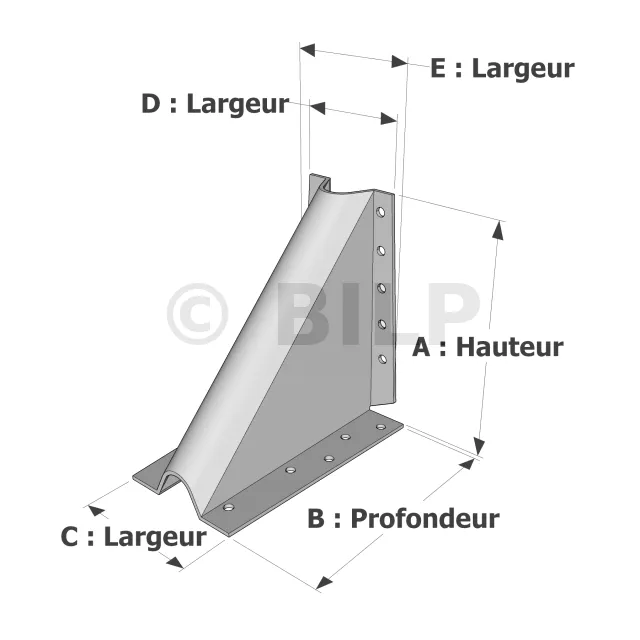

ReferenzenAbmessungen [mm]Bohrungen Flügel ABohrungen Flügel B
A B C D E t Ø5 Ø5
KNAG90-B 90 90 43 55 69 2 6 8
KNAG130 125 125 52 66 79 2 9 10
KNAG170 160 160 52 72 93 2 11 12
KNAG210-B 200 200 54 67 100 2 14 14

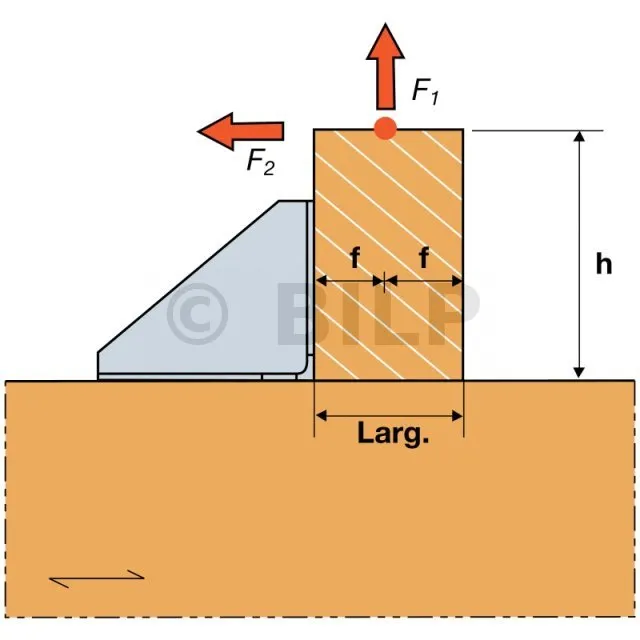

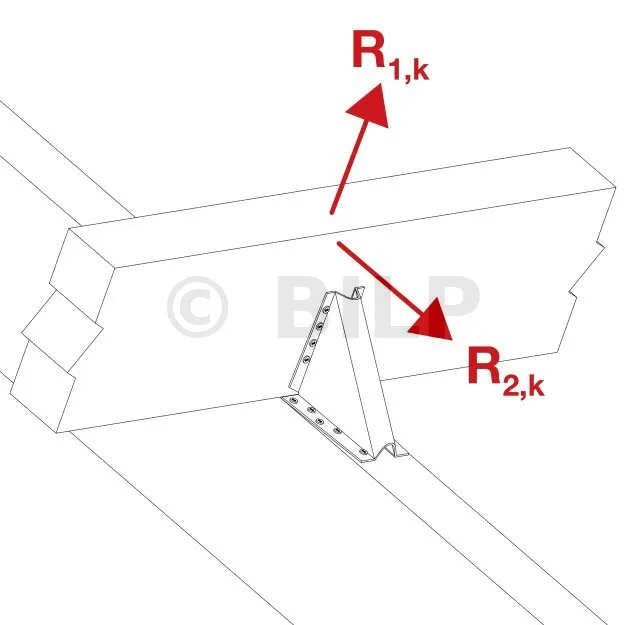

Kennwerte - Holz-Holz-Verbindung - Vollvernagelung - 1 Konsole
ReferenzenBefestigungenWerte Eigenschaften – C24-Holzverbindung – 1 Halterung [kN]
Wing A Wing B R1.k R2.k
Menge Typ Menge Typ f = 20 mm f = 40 mm f = 50 mm} } e = 140 mm e = 140 mm e = 180 mm e = 220 mm
KNAG90-B 6 CNA4,0x40 8 CNA4,0x60 4 2.1 1.6 1.8 1.2 0.8 0.6
KNAG130 9 CNA4,0x40 10 CNA4,0x60 4.6 3.9 3.7 4.4 3.1 2.3 1.6
KNAG170 11 CNA4,0x40 12 CNA4,0x60 5.8 5.1 4.9 7.5 5.3 4.1 3.4
KNAG210-B 14 CNA4,0x40 14 CNA4,0x60 7 6.3 6 11.4 8.1 6.3 5.2

Es werden Werte für mehrere Werte von f und e angegeben. Weitere Werte entnehmen Sie bitte unserem ETE-06/0106.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
