SIT- Schaldämmlager

Für CLT-Strukturen (Cross-Laminated Timber -Strukturen).

Attention, le tarif affiché est fictif. Pour obtenir le tarif réel, consultez-nous

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Schalldämmlager SIT

Der Schalldämmlager SIT547 ist ein empfohlenes Dämmmaterial für CLT-Konstruktionen mit hoher akustischer Leistung.
Sie garantiert die Schalldämmung zwischen Wänden und Holzböden. Die Wahl der Dichte der Streifen hängt vom Gewicht der Wand ab.

Vorteile

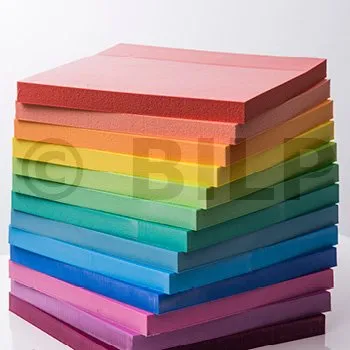

  • Erhältlich in Streifen mit einer Länge von 2 Metern, die Breite kann nach Bedarf zugeschnitten werden,
  • Absorption von Vibrationen,
  • Beständig gegen Nässe: kein Leistungsverlust, keine Reaktion auf Wasser,
  • Geschätzte Lebensdauer von 50 Jahren.

Anwendungen

Träger

  • Hauptträger : Brettsperrholz (CLT)
  • Nebenträger : Brettsperrholz (CLT)

Anwendungsbereiche

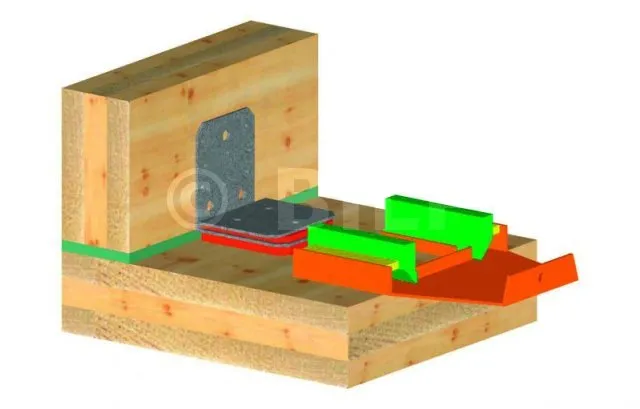

  • Anschluss und Schalldämmung von Wänden und Böden,
  • Montage von CLT-Paneelen...

Technische Daten

Mechanische Merkmale – Teil 1

ArtikelFarbeStatische Lasten (1) [N/mm²]PDynamischer Druck (1) [N/mm²]Druckspitze (1) [N/mm²]Mechanischer Verlustfaktor (2)Statischer Modul (2) [N/mm²]Dynamischer E-Modul (2) [N/mm²]Statisches Schermodul (2)[N/mm²]Dynamisches Schermodul (2) [N/mm²]
Min. Max.
SIT75 gelb 0.05 0.075 0.12 2 0.06 0.63 0.92 0.16 0.27
SIT150 grün 0.1 0.15 0.25 3 0.03 1.25 1.65 0.22 0.35
SIT350 blau 0.23 0.35 0.5 4 0.03 2.53 3.25 0.35 0.52
SIT750 rot 0.5 0.75 1.2 6 0.04 5.21 8.88 0.8 1.22
SIT1500 orange 1 1.5 2 8 0.05 9.21 16.66 1.15 1.69

(1) Werte gelten für einen Formfaktor q = 3

Mechanische Merkmale – Teil 2

ArtikelDruckfestigkeit bei 10 % Verformung [N/mm²]Dauerhafte Verformung nach Kompression [%]Zugfestigkeit[N/mm²]Bruchdehnung [%]Ausbreitungswiderstand [N/mm]Rückprallelastizität [%]Durchgangswiderstand [Ω.cm]
SIT75 0.083 < 5 > 1,5 > 500 > 1,6 70 >10^11
SIT150 0.16 < 5 > 2 > 500 > 2,1 70 >10^11
SIT350 0.32 < 5 > 3,5 > 500 > 2,5 70 > 10^11
SIT750 0.59 < 6 > 5 > 500 > 4,3 70 > 10^11
SIT1500 0.94 < 8 > 7 > 500 > 5,6 70 > 10^11

(2) Gemessen an der oberen Grenze des statischen Leistungsbereichs

Thermische Eigenschaften

ArtikelDruckfestigkeit bei 10 % Verformung [N/mm²]Dauerhafte Verformung nach Kompression [%]Zugfestigkeit [N/mm²]Bruchdehnung [%]
SIT75 0.06 - 30 / + 70 + 120 E / EN 13501-1
SIT150 0.075 - 30 / + 70 + 120 E / EN 13501-1
SIT350 0.09 - 30 / + 70 + 120 E / EN 13501-1
SIT750 0.01 - 30 / + 70 + 120 E / EN 13501-1
SIT1500 0.11 - 30 / + 70 + 120 E / EN 13501-1

(3) Gemessen in Übereinstimmung mit der geltenden Norm
