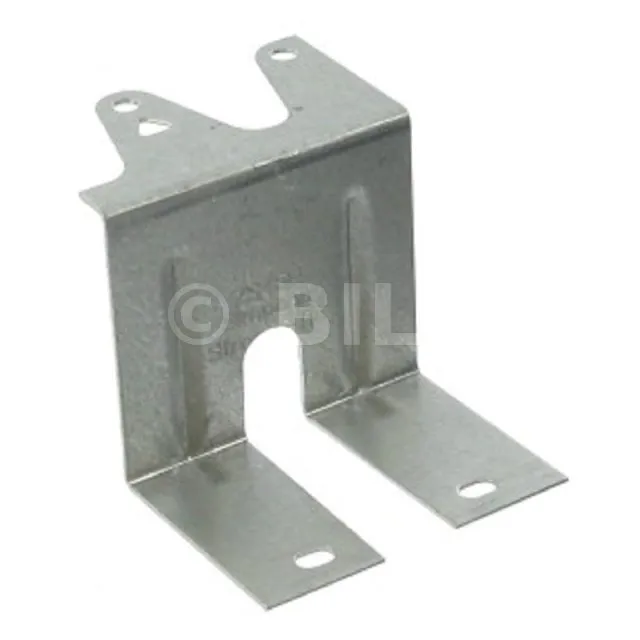

Clip für I-Träger
Der ZS-Clip sorgt für die Befestigung der Abstandshalter zwischen den I-Trägern in einer Bodenkonfiguration.
Eigenschaften
Leistungserklärungen : FR-DoP-e17/0554
Technsiche Zulassungen : ETA-17/0554
Werkstoff
- Verzinkter Stahl DX51D + Z275 gemäß DIN EN 10346,
- Dicke : 0,9 mm.
Vorteile
- Ermöglicht die Verwendung von I-Träger-Abschnitten als Abstandshalter.
Anwendungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, ...
- Nebenträger : I-Träger, LVL, PSL, LSL, ...
Anwendungsbereiche
- Befestigung von Balken,
- Dachbalken,
- Abstandshalter,
- I-Träger,
- Fußboden, ...
Technische Daten
Charakteristische Merkmale

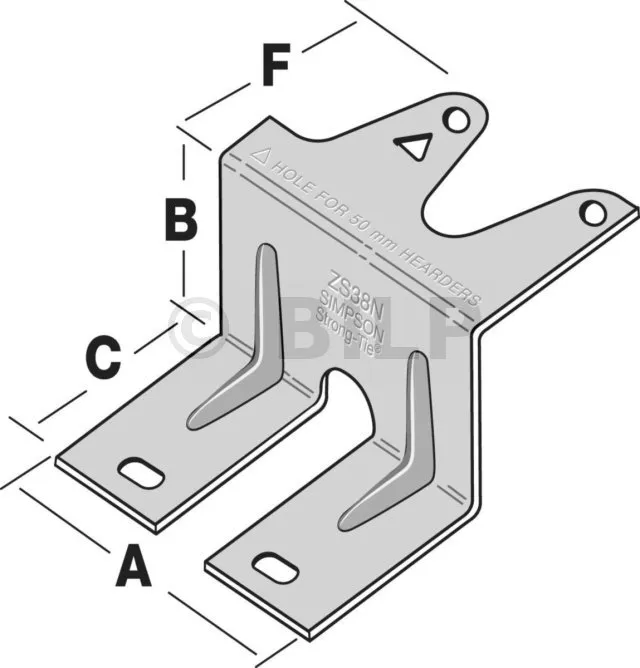

| Referenzen | Abmessungen [mm] | Befestigungen | Charakteristische Merkmale [kN] | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | Dicke | Holz C24 | I-Träger | ||
| ZS38N | 52 | 38 | 46 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
| ZS45N | 52 | 45 | 39 | 31 | 0.9 | 4 ø3.75x30 | 3.6 | 3.8 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigung
- Schraubnägel Ø 3,75x30 (Verwenden Sie alle in der Tabelle angegebenen Nägeln).
Installation

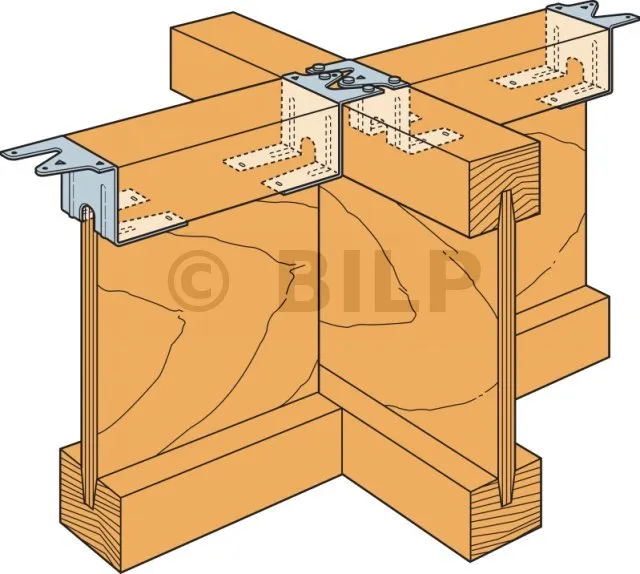

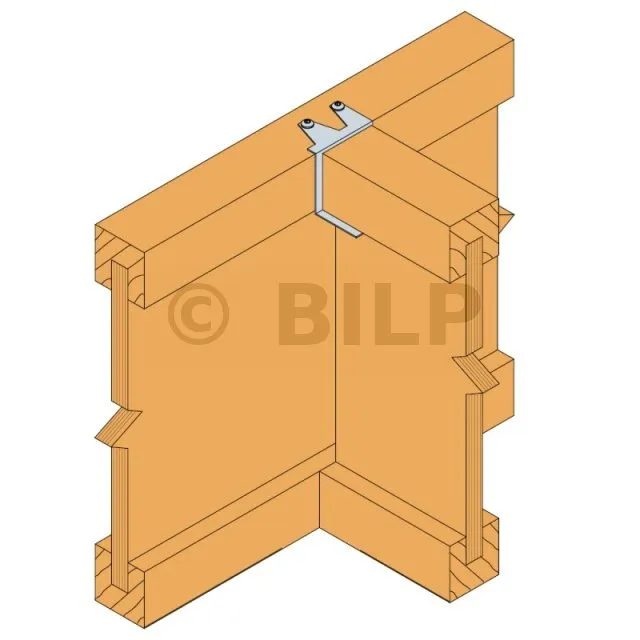

1. Befestige die untere horizontale Lasche der ZS-Clips unter dem Obergurt der I-Träger-Streben mit Schraubnägeln N3.75x30.
2. Positioniere die Streben zwischen den I-Trägern des Balkenwerks.
3. Befestige die Clips über dem Obergurt der I-Träger des Dachbalkens mit Schraubnägeln N3.75x30.
