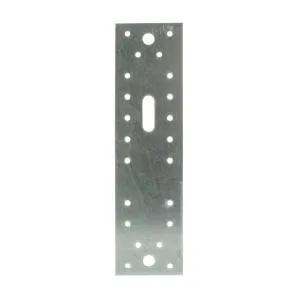

Verbindungslasche

Verbindungslaschen PL werden zum Verbinden von Halbhöfen oder verschiedenen Schraubverbindungen verwendet.

  • picto
  • picto

Eigenschaften

Leistungserklärungen :FR-DoP-h10/0005

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 2,5 mm.

Vorteile

  • Erleichterte Einstellung durch Langloch.

Anwendungen

Träger

  • Hauptträger : Holz, Stahl, ...
  • Nebenträger : Massivholz, Leimholz, Verbundholz, Dreiecksbinder.

Anwendungsbereiche

  • Verbindung von Halbbindern.
  • Geschraubte Verbindungen, ...

Technische Daten

Abmessungen und charakteristische Merkmale

Découper les éléments
Découper les éléments

Découper les éléments ossatures de devant, latéral et de derrière aux bonnes longueurs. Disposer-les aux sols en groupant suivant leurs positions.

Fixer les montants et lisses hautes des ossatures de l’appentis.
Fixer les montants et lisses hautes des ossatures de l’appentis.

Repérer et fixer les montants de l’appentis en vous servant de niveau à bulle, des ossatures latérales et de mètre. Fixer’les à l’aide de vis adaptés.

Fixer les ossatures latérales en vérifiant l’horizontalité de chaque éléments
Fixer les ossatures latérales en vérifiant l’horizontalité de chaque éléments

Fixer le reste des ossatures latérales en vérifiant l’horizontalité de chaque éléments. Aidez-vous des plans pour le repérage des posistions.

ReferenzenAbmessungen [mm]BohrungenMinimaler Querschnitt [mm²]Maximal tolerierte charakteristische Merkmale [kN]
ABDickeNägelBolzenLangloch
PL180/65/2,5651802.516 Ø51 Ø111 Ø11x3411030.8
PL300/65/2,5653002.528 Ø53 Ø111 Ø11x3411030.8
