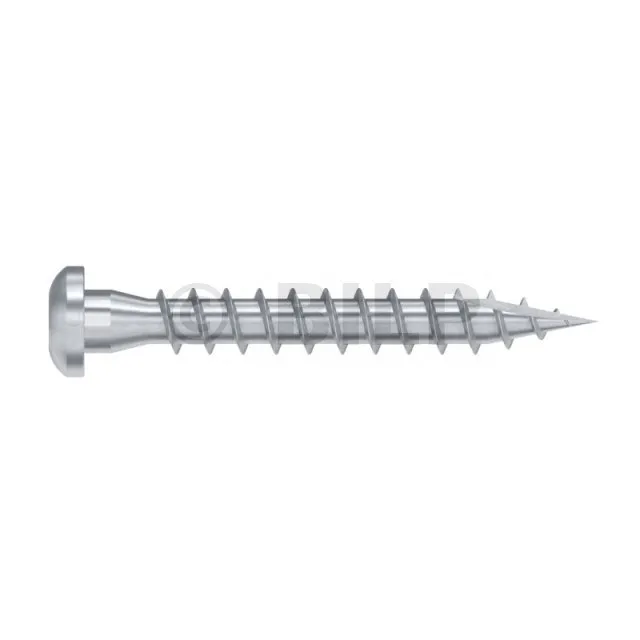

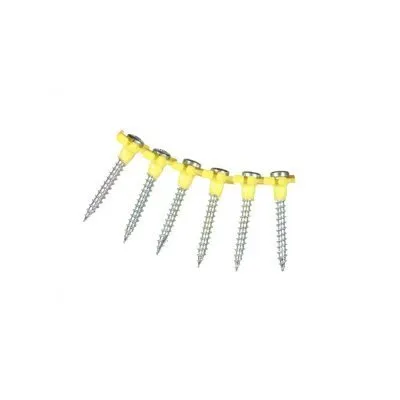

Schrauben für Torx-Anschlüsse – Durchmesser 5 mm - Réf. CSA5.0X35T

Merkmale

Technische Zulassungen: ETA-04/0013
Leistungserklärungen:FR-DoP-e04/0013

Gegenstand

• Weißer elektrolytisch verzinkter Stahl.

Schrauben

• T 20 Spitze.

Vorteile

• Konische Form unter dem Kopf: vollständiger Kontakt der Spitze mit dem Anschluss,
• Holzspezifisches Gewinde: leichtes und schnelles Eindringen,
• Kein Holzspalten,
• Hohe Reißfestigkeit,
• Empfohlen für eine Feuerbeständigkeit von einer halben Stunde.

Anwendungen

Unterstützung

• Träger: Massivholz, Verbundholz, Brettschichtholz,
• Port: Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereiche

• Rahmenschuhe,
• Montagewinkel,
• Umreifung.

Abmessungen

Referenzen	Abmessungen [mm]					Endkappe	Menge pro Karton
	l	lg	d1	d	dh
CSA5,0X25	25	19	3.15	4.85	8.3	T-20	250
CSA5,0X35-R	35	29	3.15	4.85	8.3	T-20	25
CSA5,0X35	35	29	3.15	4.85	8.3	T-20	250
CSA5,0X40	40	34	3.15	4.85	8.3	T-20	250
CSA5,0X50	50	44	3.15	4.85	8.3	T-20	250
CSA5.0X80-DE	80	74	3.15	4.85	8.3	T20	200

Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Holzklassen- und Stahldickenbedingungen finden Sie unter ETE-04/0013.

Merkmalswerte

Referenzen	Kennwerte [kN]
	Rax,k	Rlat,k
CSA5,0X25	1.38	1.49
CSA5,0X35-R	2.11	1.99
CSA5,0X35	2.11	1.99
CSA5,0X40	2.47	2.25
CSA5,0X50	3.2	2.63
CSA5.0X80-DE	5.38	3.5

Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Bedingungen der Holzklasse und Stahldicke finden Sie unter
ETE-04/0013.

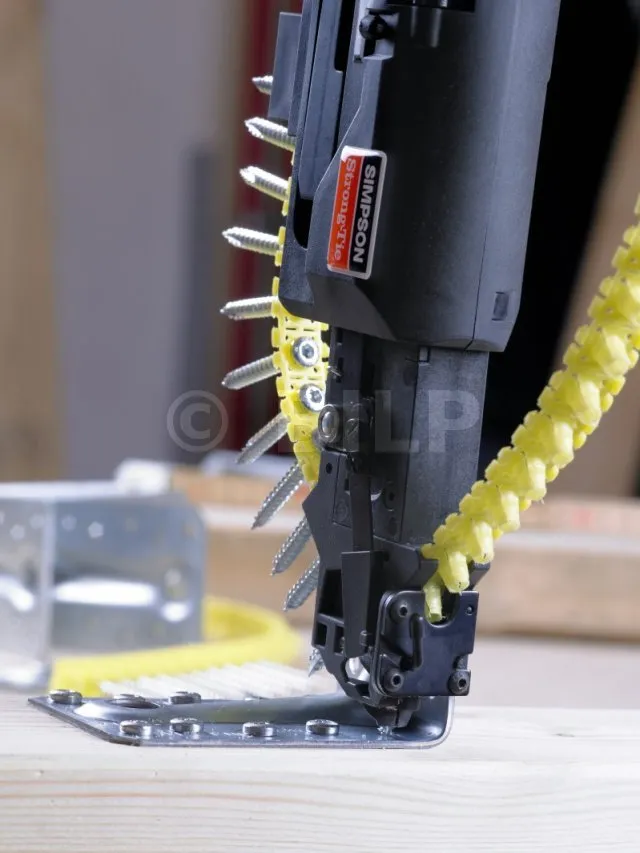

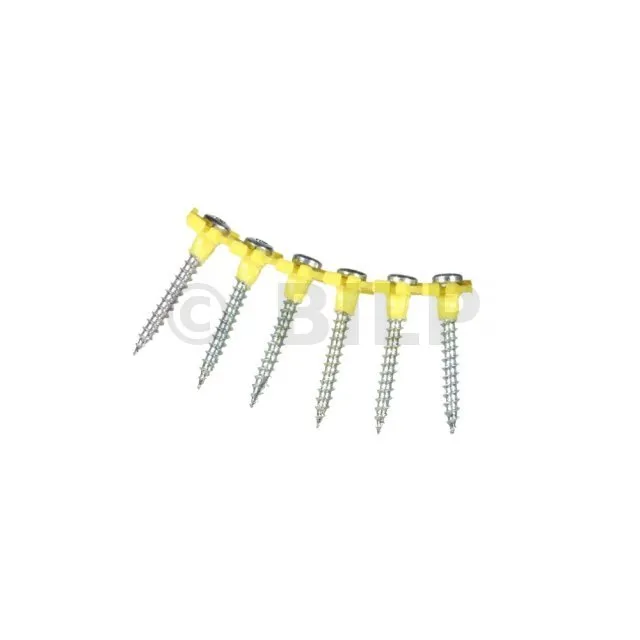

Leistenschraube zur Holzverbindung

Merkmale

Technische Zulassungen: ETA-04/0013;
Leistungserklärungen: FR-DoP-e04/0013;

Gegenstand

• Weiße elektroverzinkte Beschichtung

Vorteile

• Das spezielle Holzgewinde ermöglicht ein einfaches und schnelles Eindringen in das Holz: kein Spalten des Holzes,
• CE-Kennzeichnung: charakteristische Belastungswerte (Scheren und Reißen) gemäß Eurocodes 5.

Anwendungen

Unterstützung

• Träger: Massivholz, Verbundholz, Brettschichtholz...
• Porté: Massivholz, Verbundholz, Brettschichtholz...

Einsatzbereiche

• Rahmenschuhe,
• Montagehalterungen,
• Lochbleche,
• Träger...

Technische Daten

Abmessungen und charakteristische Werte

Ecrou hexagonale

Referenzen	Abmessungen [mm]						Max. Geschwindigkeit Drehzahl [U/min]	Kennwerte - Holz C24 [kN]
	d	l	dh	d1	lg	Tip		Rlat.k	Rax.k
CSA5,0X35T	4.85	35	8.3	3.15	29	T20	2500	1.99	2.11
CSA5,0X50T	4.85	50	8.3	3.15	44	T20	2500	2.63	3.2

Die Kapazitäten gelten für eine Stahlblechdicke von 2 mm und C24-Holz. Um die Kapazitäten für andere Stahlstärken und/oder Holzsorten zu bestimmen, lesen Sie bitte ETA-04/0013.
