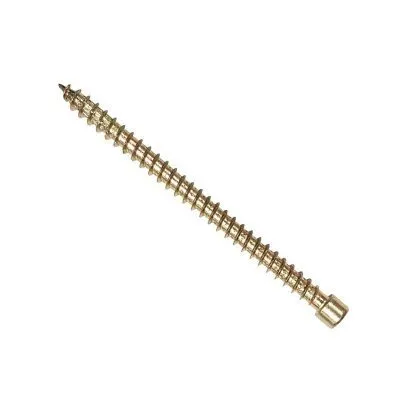

Strukturelle Holzschraube (Holzrahmen, Rahmen, Verstärkung usw.) - Réf. ESCRFTZ8.0X120
-
ReferenzESCRFTZ8.0X120
-
HerstellungFranzösisch
-
Farbe(n)Gelb
-

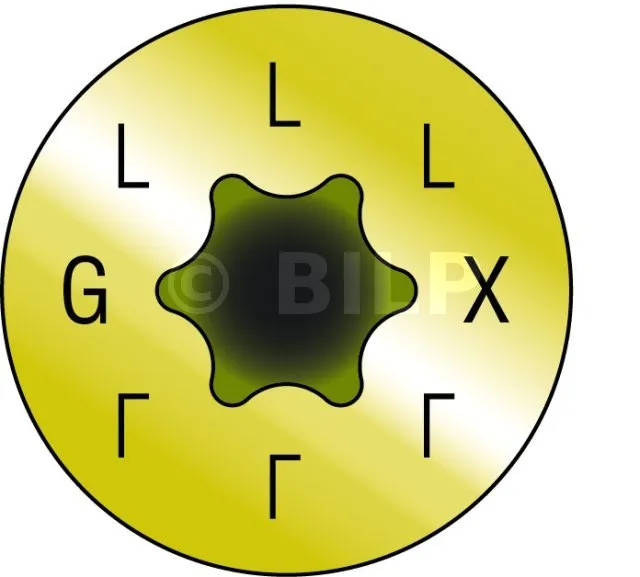

KopfformT-40
-
MarkeSIMPSON Strong-Tie
-
Durchmesser des Kopfs5.2 mm
-
Gewindelänge110 mm
-
FinishDichromatierung gemäß EN ISO 2081

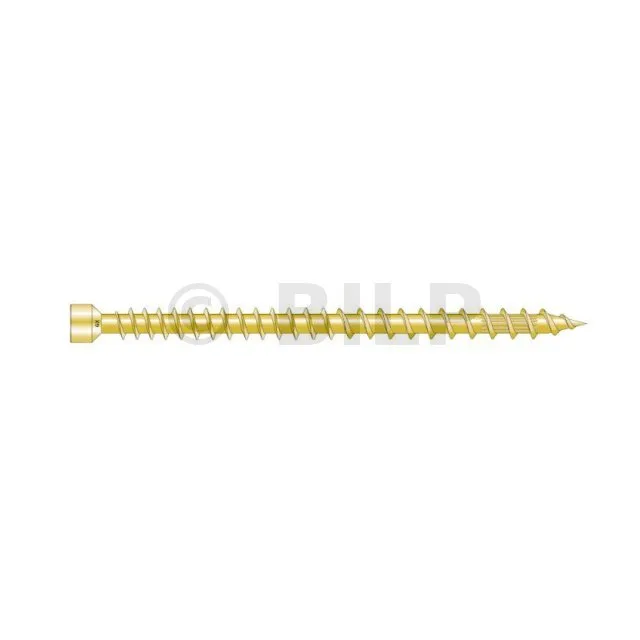

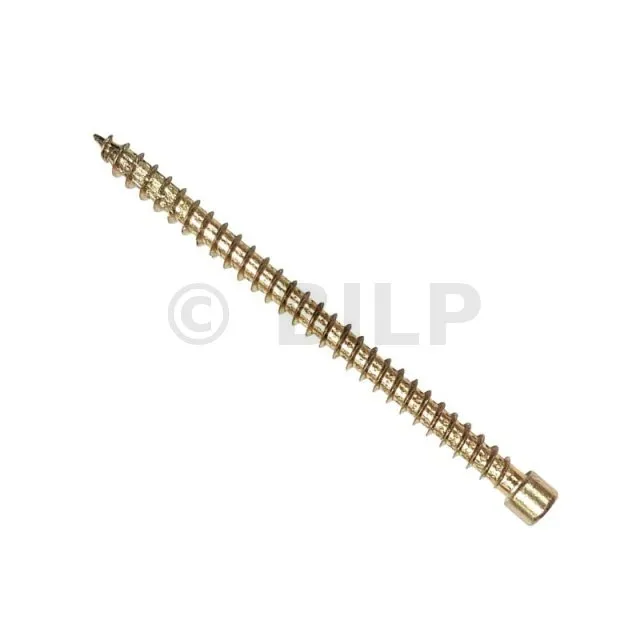

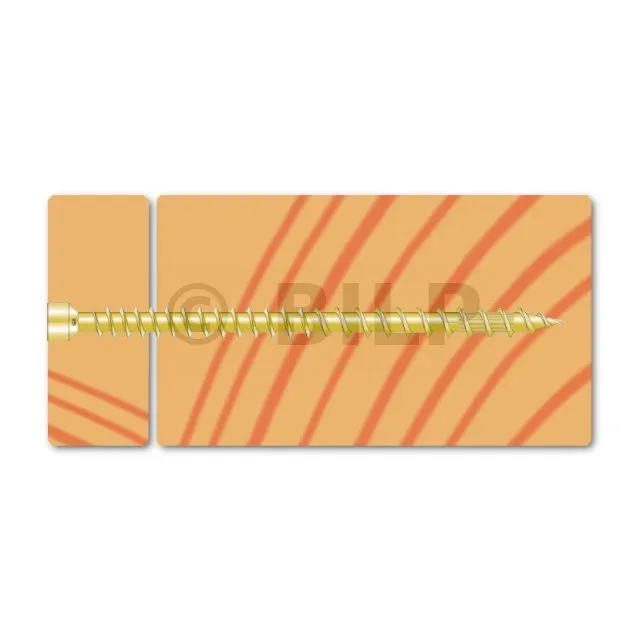

Vollgewinde-Flachkopf-Konstruktionsholzschraube ESCRFTZ
Die ESCRFTZ-Flachkopf-Konstruktionsholzschraube mit Vollgewinde ist für Holzrahmen und Zimmerei konzipiert. Diese Referenz findet vielfältige Einsatzmöglichkeiten im professionellen Holzbau.
Merkmale
Technische Zulassungen: EN-ETA-13/0796
Leistungserklärungen: FR-DoP-e13/0796
Gegenstand
- Gelb verzinkter Stahl,
- Bichromatisierte Oberfläche gemäß NF EN ISO 2081.
Vorteile
- Zylindrischer Kopf: Reduziert die Spaltung des Holzes und macht die Befestigung im Holz unsichtbar,
- Vollgewinde: hervorragende Auszugs- und Kompressionswerte,
Anwendungen
Unterstützung
- Massivholz,
- Leimholz,
- Holzwerkstoffplatten.
Einsatzbereiche

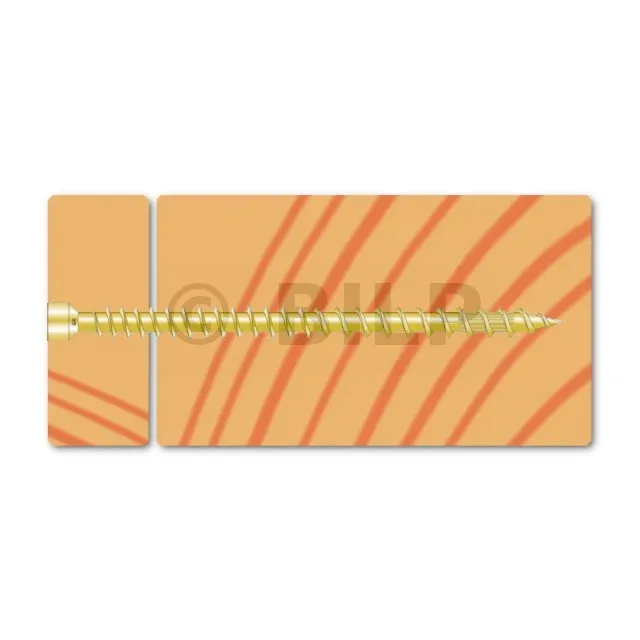

- Holz-Holz-Verbindungen, Verstärkungen, Schichtholz, CLT, Holzwerkstoffplatten,
- Ideal für Anwendungen mit gekreuzten Paaren.
Technische Daten
Abmessungen
Referenzen | Befestigungsmaße [mm] | Endkappe | ||||
---|---|---|---|---|---|---|
d | l | da | d1 | lg | ||
ESCRFTZ8.0X120 | 8 | 120 | 10.2 | 5.2 | 110 | T-40 |
ESCRFTZ8.0X140 | 8 | 140 | 10.2 | 5.2 | 130 | T-40 |
ESCRFTZ8.0X160 | 8 | 160 | 10.2 | 5.2 | 150 | T-40 |
ESCRFTZ8.0X200 | 8 | 200 | 10.2 | 5.2 | 190 | T-40 |
ESCRFTZ8.0X220 | 8 | 220 | 110.2 | 5.2 | 210 | T-40 |
ESCRFTZ8.0X240 | 8 | 240 | 10.2 | 5.2 | 230 | T-40 |
ESCRFTZ8.0X300 | 8 | 300 | 10.2 | 5.2 | 290 | T-40 |
Charakteristische Werte
Referenzen | Charakteristisches plastisches Fließmoment [Nm] | Charakteristischer Auszugswiderstandsparameter [N/mm²] | Charakteristischer Zugwiderstand - ftens,k [ kN] | Charakteristischer Kopfkreuzungswiderstandsparameter [Nm] |
---|---|---|---|---|
ESCRFTZ8.0 | 20.3 | 13.1 | - | 24.1 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Mindestabstände und Abstände – Auf Scherung belastete Schrauben
Referenzen | Mindestabstände für auf Scherung beanspruchte Schrauben [mm] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Winkel zwischen der Kraftachse und dem Draht = 0° | Winkel zwischen der Kraftachse und dem Draht = 90 | |||||||||||
a1.0 | a2.0 | a3.t.0 | a3.c.0 | a4.t.0 | a4 .c.0 | a1.90 | a2.90 | a3.t.90 | a3.c.90 | a4.t.90 | a4.c. 90 | |
ESCRFTZ8.0 | 40 | 32 | 80 | 32 | 24 | 24 | 32 | 32 | 80 | 56 | 32 | 24 |
- a1 und a2 können für eine Paneel/Holz-Baugruppe mit 0,85 und für eine Stahl/Holz-Baugruppe mit 0,7 multipliziert werden.
Mindestabstände und Abstände – Axial belastete Schrauben
Referenzen | Mindestabstände für axial belastete Schrauben [mm] | |||
---|---|---|---|---|
a1 | a2 | a3.c | a4.c | |
ESCRFTZ8.0 | 40 | 40 | 40 | 32 |
Charakteristische Widerstände - Holz / Holz
Referenzen | Charakteristische Widerstände - Holz / Holz C24 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Axial | Scherung parallel zum Draht als Funktion von t1 [Rv.0.k] [kN] | Scherung senkrecht zum Draht als Funktion von t1 [Rv.90.k] [kN] | ||||||||||||||
t1 [mm] | Rax.k [kN] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | |
ESCRFTZ8.0X120 | 60 | 5.24 | 4.47 | 4.68 | 4.68 | 4.68 | 4.68 | 4.68 | - | 3.63 | 3.82 | 4.02 | 4.09 | 4.02 | 3.82 | - |
ESCRFTZ8.0X140 | 70 | 6.29 | 4.74 | 4.94 | 4.94 | 4.94 | 4.94 | 4.94 | 4.94 | 3.9 | 4.09 | 4.29 | 4.35 | 4.35 | 4.35 | 4.09 |
ESCRFTZ8.0X160 | 80 | 7.34 | 5 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 4.16 | 4.35 | 4.55 | 4.61 | 4.61 | 4.61 | 4.61 |
ESCRFTZ8.0X200 | 100 | 9.43 | 5.52 | 5.73 | 5.73 | 5.73 | 5.73 | 5.73 | 5.73 | 4.65 | 4.87 | 5.07 | 5.14 | 5.14 | 5.14 | 5.14 |
ESCRFTZ8.0X220 | 110 | 10.48 | 5.78 | 5.99 | 5.99 | 5.99 | 5.99 | 5.99 | 5.99 | 4.65 | 5.03 | 5.33 | 5.4 | 5.4 | 5.4 | 5.4 |
ESCRFTZ8.0X240 | 120 | 11.53 | 6.05 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 | 4.65 | 5.03 | 5.43 | 5.56 | 5.56 | 5.56 | 5.56 |
ESCRFTZ8.0X300 | 150 | 14.67 | 6.33 | 6.74 | 6.74 | 6.74 | 6.74 | 6.74 | 6.74 | 14.65 | 5.03 | 5.43 | 5.56 | 5.56 | 5.56 | 5.56 |
Diese Widerstände gelten für:
- Eine Holzdicke unter dem Kopf, die kleiner oder gleich dem in der nebenstehenden Spalte angezeigten t1-Wert ist.
- Eine Schraube, deren Achse bei ESCR(XXX) 45 bis 90° von der Holzmaserung und bei den anderen Schrauben 90° von der Holzmaserung entfernt ist.
- Bei Anzugsschrauben (Teilgewinde) entspricht das Maß t1 der maximalen Dicke, bei der das Gewinde auf der Spitzenseite vollständig im Holz liegt, was einen optimalen Anzug bei der Montage gewährleistet.
Scherfestigkeiten werden für mehrere Holzstärken unter t1-Kopf und für die folgenden Konfigurationen angegeben:
- Die Kraft bei 0° der Maserung der beiden Hölzer Rv, 0°, k
- Kraftachse bei 90° der Maserung der beiden Hölzer Rv, 90°, k
-* Diese Beständigkeiten gelten für Holz mit der mechanischen Klasse C24 oder höher. - Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände ist validiert.
- Bei Teilgewindeschrauben werden die Widerstände nur für Konfigurationen angezeigt, bei denen das Gewinde nicht mehr als 5 mm in das Holzelement unter dem Kopf hineinragt, um einen optimalen Anzug zu gewährleisten.
- Abschnitt (2) von Teil 8.3.1.2 von EN1995-1-1:2004+A2:2014 zur Eindringtiefe wird in dieser Berechnung ignoriert.
Charakteristische Widerstände - Kreuzschraubenpaar
Referenzen | Charakteristische Widerstände - Paar gekreuzte Schrauben | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Unterstützungselement | Unterstützungselement | Einfügungsabstand | Valeurs caractéristiques (extraction/flambement) Rv,k,paire = min(Rw,k,paire ; Rbuck,k,paire) [kN] | |||||||
hj min [mm] | 1 paire | 2 paires | m [mm] | mi [mm] | 1 paire | 2 paires | ||||
bj min [mm] | bj min 2 [mm] | Rw.k.pair [kN] | Rbuck.k.pair [kN] | Rw.k.pair [kN] | Rbuck.k.pair [kN] | |||||
ESCRFTZ8.0X120 | 170 | 331 | 105 | 155 | 164 | 169 | 34.29 | 17.14 + 19.62 /kmod | 64 | 31.99 + 36.62 /kmod |
ESCRFTZ8.0X140 | 187 | 366 | 105 | 155 | 181 | 186 | 38.71 | 19.35 + 19.62 /kmod | 72.2 | 36.12 + 36.62 /kmod |
ESCRFTZ8.0X160 | 223 | 437 | 105 | 155 | 217 | 222 | 47.55 | 23.77 + 19.62 /kmod | 88.7 | 44.36 + 36.62 /kmod |
ESCRFTZ8.0X200 | 293 | 578 | 105 | 155 | 287 | 292 | 56.57 | 28.28 + 19.62 /kmod | 105.6 | 52.78 + 36.62 /kmod |
ESCRFTZ8.0X220 | 364 | 719 | 105 | 155 | 358 | 363 | 56.57 | 28.28 + 19.62 /kmod | 105.6 | 52.78 + 36.62 /kmod |
ESCRFTZ8.0X240 | 364 | 719 | 105 | 155 | 358 | 363 | 56.57 | 28.28 + 19.62 /kmod | 105.6 | 52.78 + 36.62 /kmod |
ESCRFTZ8.0X300 | 364 | 719 | 105 | 155 | 358 | 363 | 56.57 | 28.28 + 19.62 /kmod | 105.6 | 52.78 + 36.62 /kmod |
