IUSE Balkenträger mit Seitenflanschen - Réf. IUSE219/92

Name: IUSE Balkenträger mit Seitenflanschen
Brand: SIMPSON Strong-Tie
SKU: REF-IUSE219/92
Price: 8.35 EUR
Availability: InStock

AUF LAGER

Sofortiger Versand verfügbar für 7 Einheiten verfügbar.

10€⁰²

inkl. MWST / Balkenträger

Breite (A) :
- 92mm
Höhe (B) :
- 219mm
Dicke :
- 1,2mm
Option d’installation :
- Brides latérales
Andere Wahlmöglichkeiten

Referenz

IUSE219/92
Herstellung

französisch
Material

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke

SIMPSON Strong-Tie

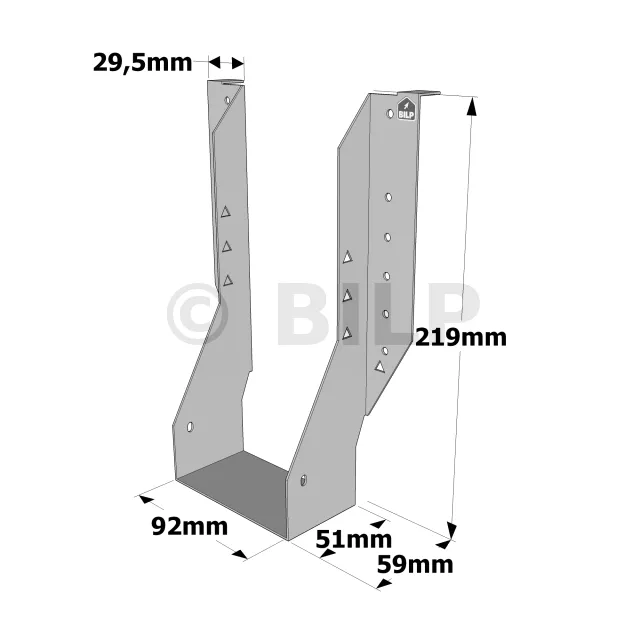

Tiefe (C)

51mm
Breite (D)

29.5mm
Tiefe (F)

59mm
Bohrungen auf dem Hauptträger

2Ø4
Bohrungen auf den Hauptträger

12Ø4.3
Tragbalkenabmessungen

89-90x220mm

Eigenschaften

Leistungserklärungen : FR-DoP-e17/0554;
Technsiche Zulassungen : ETA-17/0554;

Werkstoff

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
Dicke : 1,2 mm.

Vorteile

Einfach und schnell zu installieren,
Keine Nägel auf dem Balken,
Befestigung durch Druck,
Kompatibel mit I-Trägern.

Anwendungen

Träger

Haupttrager : Massivholz, Verbundholz, Leimholz ,
Nebenträger : I-Träger.

Anwendungsbereiche

Fußböden,
Befestigung von Balken,
Dächer,
Terrassen,
Dachfenster, ...

Technische Daten

Abmessungen

Dimensions façade principale

Dimensions façades latérales

Referenzen	Trägerabmessungen [mm]		Abmessungen [mm]						Bohrungen auf Hauptträger	Bohrungen auf Nebenträger
	Breite	Höhe	A	B	C	D	F	t	Ø4.3	Ø4
IUSE199/48	45	200	48	199	51	29.5	59	1.2	10	2
IUSE219/48	45	220	48	219	51	29.5	59	1.2	12	2
IUSE239/48	45	240	48	239	51	29.5	59	1.2	14	2
IUSE299/48	45	300	48	299	51	29.5	59	1.2	16	2
IUSE359/48	45	360	48	359	51	29.5	59	1.2	20	2
IUSE399/48	45	400	48	399	51	29.5	59	1.2	22	2
IUSE239/50	47	240	50	239	51	29.5	59	1.2	14	2
IUSE299/50	47	300	50	299	51	29.5	59	1.2	16	2
IUSE239/56	53	240	56	239	51	29.5	59	1.2	14	2
IUSE299/56	53	300	56	299	51	29.5	59	1.2	16	2
IUSE199/61	58-60	200	61	199	51	29.5	59	1.2	10	2
IUSE219/61	58-60	220	61	219	51	29.5	59	1.2	12	2
IUSE239/61	58-60	240	61	239	51	29.5	59	1.2	14	2
IUSE249/61	58-60	249	61	249	51	29.5	59	1.2	14	2
IUSE299/61	58-60	300	61	299	51	29.5	59	1.2	16	2
IUSE359/61	58-60	360	61	359	51	29.5	59	1.2	20	2
IUSE399/61	58-60	400	61	399	51	29.5	59	1.2	22	2
IUSE219/66	63	220	66	219	51	29.5	59	1.2	12	2
IUSE239/66	63	240	66	239	51	29.5	59	1.2	14	2
IUSE299/66	63	300	66	299	51	29.5	59	1.2	16	2
IUSE359/66	63	360	66	359	51	29.5	59	1.2	20	2
IUSE399/66	63	400	66	399	51	29.5	59	1.2	22	2
IUSE219/73	70	220	73	219	51	29.5	59	1.2	12	2
IUSE239/73	69-70	240	73	239	51	29.5	59	1.2	14	2
IUSE294/73	70	295	73	294	51	29.5	59	1.2	16	2
IUSE299/73	69-70	300	73	299	51	29.5	59	1.2	16	2
IUSE349/73	70	350	73	349	51	29.5	59	1.2	20	2
IUSE359/73	70	360	73	359	51	29.5	59	1.2	20	2
IUSE399/73	70	400	73	399	51	29.5	59	1.2	22	2
IUSE199/92	89 - 90	200	92	199	51	29.5	59	1.2	10	2
IUSE219/92	89 - 90	220	92	219	51	29.5	59	1.2	12	2
IUSE239/92	89 - 90	240	92	239	51	29.5	59	1.2	14	2
IUSE254/92	89 - 90	255	92	219	51	29.5	59	1.2	14	2
IUSE299/92	89 - 90	300	92	239	51	29.5	59	1.2	16	2
IUSE355/92	89 - 90	356	92	254	51	29.5	59	1.2	20	2
IUSE359/92	89 - 90	360	92	299	51	29.5	59	1.2	20	2
IUSE399/92	89 - 90	400	92	355	51	29.5	59	1.2	22	2
IUSE405/92	89 - 90	406	92	359	51	29.5	59	1.2	22	2
IUSE294/98	95-97	295	98	399	51	29.5	59	1.2	16	2
IUSE359/98	95-97	360	98	405	51	29.5	59	1.2	20	2
IUSE399/98	95-97	400	98	294	51	29.5	59	1.2	22	2
IUSE239/100	96	240	100	239	359	51	29.5	59	1.2	14	2
IUSE249/100	97	250	100	249	399	51	29.5	59	1.2	14	2
IUSE299/100	96-97	300	100	299	51	29.5	59	1.2	16	2
IUSE349/100	97	350	100	349	51	29.5	59	1.2	20	2

Charakteristische Merkmale - Vollausnagelung

Dimensions façade principale

Dimension porte

Referenzen	Trägerabmessungen [mm]		Befestigungen		Charakteristische Merkmale [kN]
	Breite	Höhe	Hauptträger	Nebenträger	R1,k
			Anzahl	Anzahl	C18	C24	SCL
					N3.75x30	N3.75x30	N3.75x30
IUSE199/48	45	200	10	2	7.9	9.5	13.5
IUSE219/48	45	220	12	2	10.5	12	16.2
IUSE239/48	45	240	14	2	13	14	18.9
IUSE299/48	45	300	16	2	14.8	16	21.6
IUSE359/48	45	360	20	2	16.7	18	24.3
IUSE399/48	45	400	22	2	16.7	18	24.3
IUSE239/50	47	240	14	2	13	14	18.9
IUSE299/50	47	300	16	2	14.8	16	21.6
IUSE239/56	53	240	14	2	13	14	18.9
IUSE299/56	53	300	16	2	14.8	16	21.6
IUSE199/61	58-60	200	10	2	7.9	9.5	13.5
IUSE219/61	58-60	220	12	2	10.5	12	16.2
IUSE239/61	58-60	240	14	2	13	14	18.9
IUSE249/61	58-60	249	14	2	13	14	18.9
IUSE299/61	58-60	300	16	2	14.8	16	21.6
IUSE359/61	58-60	360	20	2	16.7	18	24.3
IUSE399/61	58-60	400	22	2	16.7	18	24.3
IUSE219/66	63	220	12	2	10.5	12	16.2
IUSE239/66	63	240	14	2	13	14	18.9
IUSE299/66	63	300	16	2	14.8	16	21.6
IUSE359/66	63	360	20	2	16.7	18	24.3
IUSE399/66	63	400	22	2	16.7	18	24.3
IUSE219/73	70	220	12	2	10.5	12	16.2
IUSE239/73	69-70	240	14	2	13	14	18.9
IUSE294/73	70	295	16	2	14.8	16	21.6
IUSE299/73	69-70	300	16	2	14.8	16	21.6
IUSE349/73	70	350	20	2	16.7	18	24.3
IUSE359/73	70	360	20	2	16.7	18	24.3
IUSE399/73	70	400	22	2	16.7	18	24.3
IUSE199/92	89 - 90	200	10	2	7.9	9.5	13.5
IUSE219/92	89 - 90	220	12	2	10.5	12	16.2
IUSE239/92	89 - 90	240	14	2	13	14	18.9
IUSE254/92	89 - 90	255	14	2	13	14	18.9
IUSE299/92	89 - 90	300	16	2	14.8	16	21.6
IUSE355/92	89 - 90	356	20	2	16.7	18	24.3
IUSE359/92	89 - 90	360	20	2	16.7	18	24.3
IUSE399/92	89 - 90	400	22	2	16.7	18	24.3
IUSE405/92	89 - 90	406	22	2	16.7	18	24.3
IUSE294/98	95-97	295	16	2	14.8	16	21.6
IUSE359/98	95-97	360	20	2	16.7	18	24.3
IUSE399/98	95-97	400	22	2	16.7	18	24.3
IUSE239/100	96	240	14	2	13	14	18.9
IUSE249/100	97	250	14	2	13	14	18.9
IUSE299/100	96-97	300	16	2	14.8	16	21.6
IUSE349/100	97	350	20	2	16.7	18	24.3

Bei einer Belastung durch Heben werden 2 Nägel N3.75x30 mm in einem Winkel von 45° in den Untergurt eingefügt.

Charakteristische Merkmale - Teilausnagelung

Dimension porte

Referenzen	Trâgerabmessungen [mm]		Befestigungen		Charakteristische Merkmale [kN]
	Breite	Höhe	Hauptträger	Nebenträger	R1,k
			Anzahl	Anzahl	C18	C24	SCL
					N3.75x30	N3.75x30	N3.75x30
IUSE199/48	45	200	6	-	4.7	5.7	8.1
IUSE219/48	45	220	6	-	4.7	5.7	8.1
IUSE239/48	45	240	8	-	7.4	8	10.8
IUSE299/48	45	300	8	-	7.4	8	10.8
IUSE359/48	45	360	10	-	9.3	10	13.5
IUSE399/48	45	400	12	-	11.1	12	16.2
IUSE239/50	47	240	8	-	7.4	8	10.8
IUSE299/50	47	300	8	-	7.4	8	10.8
IUSE239/56	53	240	8	-	7.4	8	10.8
IUSE299/56	53	300	8	-	7.4	8	10.8
IUSE199/61	58-60	200	6	-	4.7	5.7	8.1
IUSE219/61	58-60	220	6	-	4.7	5.7	8.1
IUSE239/61	58-60	240	8	-	7.4	8	10.8
IUSE249/61	58-60	249	8	-	7.4	8	10.8
IUSE299/61	58-60	300	8	-	7.4	8	10.8
IUSE359/61	58-60	360	10	-	9.3	10	13.5
IUSE399/61	58-60	400	12	-	11.1	12	16.2
IUSE219/66	63	220	6	-	4.7	5.7	8.1
IUSE239/66	63	240	8	-	7.4	8	10.8
IUSE299/66	63	300	8	-	7.4	8	10.8
IUSE359/66	63	360	10	-	9.3	10	13.5
IUSE399/66	63	400	12	-	11.1	12	16.2
IUSE219/73	70	220	6	-	4.7	5.7	8.1
IUSE239/73	69-70	240	8	-	7.4	8	10.8
IUSE294/73	70	295	8	-	7.4	8	10.8
IUSE299/73	69-70	300	8	-	7.4	8	10.8
IUSE349/73	70	350	10	-	9.3	10	13.5
IUSE359/73	70	360	10	-	9.3	10	13.5
IUSE399/73	70	400	12	-	11.1	12	16.2
IUSE199/92	89 - 90	200	6	-	4.7	5.7	8.1
IUSE219/92	89 - 90	220	6	-	4.7	5.7	8.1
IUSE239/92	89 - 90	240	8	-	7.4	8	10.8
IUSE254/92	89 - 90	255	8	-	7.4	8	10.8
IUSE299/92	89 - 90	300	8	-	7.4	8	10.8
IUSE355/92	89 - 90	356	10	-	9.3	10	13.5
IUSE359/92	89 - 90	360	10	-	9.3	10	13.5
IUSE399/92	89 - 90	400	12	-	11.1	12	16.2
IUSE405/92	89 - 90	406	12	-	11.1	12	16.2
IUSE294/98	95-97	295	8	-	7.4	8	10.8
IUSE359/98	95-97	360	12	-	11.1	12	13.5
IUSE399/98	95-97	400	12	-	11.1	12	16.2
IUSE239/100	96	240	8	-	7.4	8	10.8
IUSE249/100	97	250	8	-	7.4	8	10.8
IUSE299/100	96-97	300	8	-	7.4	8	10.8
IUSE349/100	97	350	10	-	9.3	10	13.5

Bei einer Belastung durch Heben werden 2 Nägel N3.75x30 mm in einem Winkel von 45° in den Untergurt eingefügt.

Charakteristische Merkmale - Hebung

Referenzen	Befestigungen		Charakteristische Merkmale [kN]
	Nebenträger		R2,k
	Anzahl	Typ	C18	C24	SCL
IUSE	n	N3.75x30	n * 1,86	n * 2,0	n * 2,7

Zur Aufnahme von Hebekräften müssen die Rillennägl in die unteren Bohrungen (45°-Einführung in den Untergurt) und in die dreieckigen Bohrungen (dann sind Stegverstärkungen erforderlich) eingefügt werden.

Anzahl der Spitzen n : n muss eine gerade Zahl sein (2, 4, 6 oder 8). Die maximale Anzahl an Nägeln ist 8.

IUSE Seitenflanschbügel

Die IUSE-Seitenflanschbügel garantieren dank der oberen Flansche eine einfache Installation und sorgen gleichzeitig dafür, dass der Untergurt durch starke Haftung an Ort und Stelle gehalten wird. Die Vernagelung erfolgt an den Seitenflanschen nach eventueller Vorpositionierung mit dem „Speed-Zink“.

Merkmale

Leistungserklärungen: FR-DoP-e17/0554;
Technische Zulassungen: ETA-17/0554;

Gegenstand

Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
Dicke: 1,2 mm.

Vorteile

Einfach und schnell zu installieren,
Keine Spitzen am Balken,
Druckfixierung,
Kompatibel mit I-Trägern.

Anwendungen

Unterstützung

Träger: Massivholz, Verbundholz, Brettschichtholz,
Span: I-Träger.

Einsatzbereiche

Böden,
Balken befestigen,
Dächer,
Terrassen,
Überschriften, ...

Technische Daten

Abmessungen

Sabot standard

Referenzen	Trägerabmessungen [mm]		Abmessungen [mm]						Bohrungen auf dem Träger	Bohrungen auf getragen
	Breite	Höhe	A	B	C	D	F	t	Ø4.3	Ø4
IUSE199/48	45	200	48	199	51	29.5	59	1.2	10	2
IUSE219/48	45	220	48	219	51	29.5	59	1.2	12	2
IUSE239/48	45	240	48	239	51	29.5	59	1.2	14	2
IUSE299/48	45	300	48	299	51	29.5	59	1.2	16	2
IUSE359/48	45	360	48	359	51	29.5	59	1.2	20	2
IUSE399/48	45	400	48	399	51	29.5	59	1.2	22	2
IUSE239/50	47	240	50	239	51	29.5	59	1.2	14	2
IUSE299/50	47	300	50	299	51	29.5	59	1.2	16	2
IUSE239/56	53	240	56	239	51	29.5	59	1.2	14	2
IUSE299/56	53	300	56	299	51	29.5	59	1.2	16	2
IUSE199/61	58-60	200	61	199	51	29.5	59	1.2	10	2
IUSE219/61	58-60	220	61	219	51	29.5	59	1.2	12	2
IUSE239/61	58-60	240	61	239	51	29.5	59	1.2	14	2
IUSE249/61	58-60	249	61	249	51	29.5	59	1.2	14	2
IUSE299/61	58-60	300	61	299	51	29.5	59	1.2	16	2
IUSE359/61	58-60	360	61	359	51	29.5	59	1.2	20	2
IUSE399/61	58-60	400	61	399	51	29.5	59	1.2	22	2
IUSE219/66	63	220	66	219	51	29.5	59	1.2	12	2
IUSE239/66	63	240	66	239	51	29.5	59	1.2	14	2
IUSE299/66	63	300	66	299	51	29.5	59	1.2	16	2
IUSE359/66	63	360	66	359	51	29.5	59	1.2	20	2
IUSE399/66	63	400	66	399	51	29.5	59	1.2	22	2
IUSE219/73	70	220	73	219	51	29.5	59	1.2	12	2
IUSE239/73	69-70	240	73	239	51	29.5	59	1.2	14	2
IUSE294/73	70	295	73	294	51	29.5	59	1.2	16	2
IUSE299/73	69-70	300	73	299	51	29.5	59	1.2	16	2
IUSE349/73	70	350	73	349	51	29.5	59	1.2	20	2
IUSE359/73	70	360	73	359	51	29.5	59	1.2	20	2
IUSE399/73	70	400	73	399	51	29.5	59	1.2	22	2
IUSE199/92	89 - 90	200	92	199	51	29.5	59	1.2	10	2
IUSE219/92	89 - 90	220	92	219	51	29.5	59	1.2	12	2
IUSE239/92	89 - 90	240	92	239	51	29.5	59	1.2	14	2
IUSE254/92	89 - 90	255	92	219	51	29.5	59	1.2	14	2
IUSE299/92	89 - 90	300	92	239	51	29.5	59	1.2	16	2
IUSE355/92	89 - 90	356	92	254	51	29.5	59	1.2	20	2
IUSE359/92	89 - 90	360	92	299	51	29.5	59	1.2	20	2
IUSE399/92	89 - 90	400	92	355	51	29.5	59	1.2	22	2
IUSE405/92	89 - 90	406	92	359	51	29.5	59	1.2	22	2
IUSE294/98	95-97	295	98	399	51	29.5	59	1.2	16	2
IUSE359/98	95-97	360	98	405	51	29.5	59	1.2	20	2
IUSE399/98	95-97	400	98	294	51	29.5	59	1.2	22	2
IUSE239/100	96	240	100	239	359	51	29.5	59	1.2	14	2
IUSE249/100	97	250	100	249	399	51	29.5	59	1.2	14	2
IUSE299/100	96-97	300	100	299	51	29.5	59	1.2	16	2
IUSE349/100	97	350	100	349	51	29.5	59	1.2	20	2

Charakteristische Werte – Gesamtnagelung

Enduire le mur au mortier

A l’aide d’une truelle, couvrir la surface du mur de la zone d’installation avec une couche de mortier d’une épaisseur d’environ 1-3 cm. Pour cela, préparer un mélange de deux sables avec un mortier de type N et assez d’eau jusqu’à ce que le mélange soit bien consistant. Après avoir appliqué le mélange avec la truelle sur le mur et 30 minutes de séchage, lissez et aplanissez la surface à l’aide d’une taloche.

Referenzen	Trägerabmessungen [mm]		Befestigungen		Charakteristische Werte [kN]
	Breite	Höhe	Träger	Getragen	R1,k
			Qty	Qty	C18	C24	SCL
					N3,75x30	N3,75x30	N3,75x30
IUSE199/48	45	200	10	2	7.9	9.5	13.5
IUSE219/48	45	220	12	2	10.5	12	16.2
IUSE239/48	45	240	14	2	13	14	18.9
IUSE299/48	45	300	16	2	14.8	16	21.6
IUSE359/48	45	360	20	2	16.7	18	24.3
IUSE399/48	45	400	22	2	16.7	18	24.3
IUSE239/50	47	240	14	2	13	14	18.9
IUSE299/50	47	300	16	2	14.8	16	21.6
IUSE239/56	53	240	14	2	13	14	18.9
IUSE299/56	53	300	16	2	14.8	16	21.6
IUSE199/61	58-60	200	10	2	7.9	9.5	13.5
IUSE219/61	58-60	220	12	2	10.5	12	16.2
IUSE239/61	58-60	240	14	2	13	14	18.9
IUSE249/61	58-60	249	14	2	13	14	18.9
IUSE299/61	58-60	300	16	2	14.8	16	21.6
IUSE359/61	58-60	360	20	2	16.7	18	24.3
IUSE399/61	58-60	400	22	2	16.7	18	24.3
IUSE219/66	63	220	12	2	10.5	12	16.2
IUSE239/66	63	240	14	2	13	14	18.9
IUSE299/66	63	300	16	2	14.8	16	21.6
IUSE359/66	63	360	20	2	16.7	18	24.3
IUSE399/66	63	400	22	2	16.7	18	24.3
IUSE219/73	70	220	12	2	10.5	12	16.2
IUSE239/73	69-70	240	14	2	13	14	18.9
IUSE294/73	70	295	16	2	14.8	16	21.6
IUSE299/73	69-70	300	16	2	14.8	16	21.6
IUSE349/73	70	350	20	2	16.7	18	24.3
IUSE359/73	70	360	20	2	16.7	18	24.3
IUSE399/73	70	400	22	2	16.7	18	24.3
IUSE199/92	89 - 90	200	10	2	7.9	9.5	13.5
IUSE219/92	89 - 90	220	12	2	10.5	12	16.2
IUSE239/92	89 - 90	240	14	2	13	14	18.9
IUSE254/92	89 - 90	255	14	2	13	14	18.9
IUSE299/92	89 - 90	300	16	2	14.8	16	21.6
IUSE355/92	89 - 90	356	20	2	16.7	18	24.3
IUSE359/92	89 - 90	360	20	2	16.7	18	24.3
IUSE399/92	89 - 90	400	22	2	16.7	18	24.3
IUSE405/92	89 - 90	406	22	2	16.7	18	24.3
IUSE294/98	95-97	295	16	2	14.8	16	21.6
IUSE359/98	95-97	360	20	2	16.7	18	24.3
IUSE399/98	95-97	400	22	2	16.7	18	24.3
IUSE239/100	96	240	14	2	13	14	18.9
IUSE249/100	97	250	14	2	13	14	18.9
IUSE299/100	96-97	300	16	2	14.8	16	21.6
IUSE349/100	97	350	20	2	16.7	18	24.3

Bei Hebekraft 2 Punkte einfügen N3.75x30 mm bei 45° im Untergurt.

Charakteristische Werte – Teilweise Nagelung

Enduire le mur au mortier

Referenzen	Trägerabmessungen [mm]		Befestigungen		Charakteristische Werte [kN]
	Breite	Höhe	Träger	Getragen	R1,k
			Qty	Qty	C18	C24	SCL
					N3,75x30	N3,75x30	N3,75x30
IUSE199/48	45	200	6	-	4.7	5.7	8.1
IUSE219/48	45	220	6	-	4.7	5.7	8.1
IUSE239/48	45	240	8	-	7.4	8	10.8
IUSE299/48	45	300	8	-	7.4	8	10.8
IUSE359/48	45	360	10	-	9.3	10	13.5
IUSE399/48	45	400	12	-	11.1	12	16.2
IUSE239/50	47	240	8	-	7.4	8	10.8
IUSE299/50	47	300	8	-	7.4	8	10.8
IUSE239/56	53	240	8	-	7.4	8	10.8
IUSE299/56	53	300	8	-	7.4	8	10.8
IUSE199/61	58-60	200	6	-	4.7	5.7	8.1
IUSE219/61	58-60	220	6	-	4.7	5.7	8.1
IUSE239/61	58-60	240	8	-	7.4	8	10.8
IUSE249/61	58-60	249	8	-	7.4	8	10.8
IUSE299/61	58-60	300	8	-	7.4	8	10.8
IUSE359/61	58-60	360	10	-	9.3	10	13.5
IUSE399/61	58-60	400	12	-	11.1	12	16.2
IUSE219/66	63	220	6	-	4.7	5.7	8.1
IUSE239/66	63	240	8	-	7.4	8	10.8
IUSE299/66	63	300	8	-	7.4	8	10.8
IUSE359/66	63	360	10	-	9.3	10	13.5
IUSE399/66	63	400	12	-	11.1	12	16.2
IUSE219/73	70	220	6	-	4.7	5.7	8.1
IUSE239/73	69-70	240	8	-	7.4	8	10.8
IUSE294/73	70	295	8	-	7.4	8	10.8
IUSE299/73	69-70	300	8	-	7.4	8	10.8
IUSE349/73	70	350	10	-	9.3	10	13.5
IUSE359/73	70	360	10	-	9.3	10	13.5
IUSE399/73	70	400	12	-	11.1	12	16.2
IUSE199/92	89 - 90	200	6	-	4.7	5.7	8.1
IUSE219/92	89 - 90	220	6	-	4.7	5.7	8.1
IUSE239/92	89 - 90	240	8	-	7.4	8	10.8
IUSE254/92	89 - 90	255	8	-	7.4	8	10.8
IUSE299/92	89 - 90	300	8	-	7.4	8	10.8
IUSE355/92	89 - 90	356	10	-	9.3	10	13.5
IUSE359/92	89 - 90	360	10	-	9.3	10	13.5
IUSE399/92	89 - 90	400	12	-	11.1	12	16.2
IUSE405/92	89 - 90	406	12	-	11.1	12	16.2
IUSE294/98	95-97	295	8	-	7.4	8	10.8
IUSE359/98	95-97	360	12	-	11.1	12	13.5
IUSE399/98	95-97	400	12	-	11.1	12	16.2
IUSE239/100	96	240	8	-	7.4	8	10.8
IUSE249/100	97	250	8	-	7.4	8	10.8
IUSE299/100	96-97	300	8	-	7.4	8	10.8
IUSE349/100	97	350	10	-	9.3	10	13.5

Bei Hebekraft 2 Punkte einfügen N3.75x30 mm bei 45° im Untergurt.

Charakteristische Werte – Aufstand

Referenzen	Befestigungen		Kennwerte [kN]
	Portiert		R2,k
	Qty	Type	C18	C24	SCL
IUSE	n	N3.75x30	n * 1,86	n * 2,0	n * 2,7

Zur Aufnahme der Hubkräfte müssen die verdrillten Spitzen in die unteren Löcher (Einschub unter 45° im Untergurt) und in die Dreieckslöcher (Stegverstärkungen sind dann notwendig) eingebracht werden.

Anzahl der Spitzen n: n muss eine gerade Zahl sein (2, 4, 6 oder 8). Die maximale Punktzahl beträgt 8.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Durchführung

}
Befestigungen
Am getragen:
Holzstütze:

Pointes torsadées N3,75X30.

Auf Mobilfunkanbieter:
Holzstütze:

Pointes torsadées N3,75X30.

Einrichtung
Auf Holz:
1. Verfolgen Sie die Position des Trägers, der auf dem Träger getragen wird.
2. Präsentieren Sie den Steigbügel und befestigen Sie die Flügel auf jeder Seite.
3. Passen Sie den Bügel im Verhältnis zu den Linien an: Der Bügel muss oben etwas offener sein als unten, um die Installation des unterstützten Balkens zu erleichtern.
4. Schließen Sie die Befestigung an jedem Flügel durch vollständige oder teilweise Nagelung ab.
5. Den im Bügel getragenen Balken präsentieren, er wird dann durch die Halteklauen im unteren Teil des Bügels blockiert.
6. Wenn eine Auftriebslastaufnahme erforderlich ist, stecken Sie zwei N3,75x30-Spikes im 45°-Winkel in den Untergurt des Trägers, auf Höhe der beiden seitlichen Kuppeln des Bügels.

Rainurage

Rainure recevant l’étrier

Sabot avec ailes intérieures

Résultat

On ne voit que les pointes de goupilles

Abmessungen
Auf Nebenträger :
Holzträger :

N3,75X30-Rillennägel.

Auf Hauptträger :
Holzträger :

N3,75X30-Rillennägel.

Installation
Auf Holz :
1. Zeichne die Position des Nebenträgers auf dem Hauptträger ein.
2. Präsentiere den Schenkel und befestige die Schenkel auf beiden Seiten.
3. Passen Sie den Schenkel an die Markierungen an : Der Schenkel sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern.
4. Schließen Sie die Befestigung an jedem Schenkel durch Voll- oder Teilnagelung ab.
5. Legen Sie den Nebenträger in den Schenkel ein. Er wird dann von den Haltekrallen am unteren Ende des Balkenträgers blockiert.
6. Wenn eine Lastaufnahme nach oben erforderlich ist, führen Sie zwei N3.75x30 Nägel in einem Winkel von 45° in den Untergurt des Trägers ein, und zwar auf Höhe der beiden seitlichen Kuppeln des Balkenträgers.

Befestigen eines IUSE an eines Wandbalkens.

Dimensions ossatures mur FACE

Bei der Befestigung eines IUSE an einem vertikalen Träger

Murs LATERAL et DERRIERE

Die Nasen können hochgeklappt werden.

Murs FACE et LATERAL

Es ist unerlässlich, dass Sie Verstärkungsblöcke am Träger befestigen.

Ossatures mur de FACE

Es besteht die Möglichkeit, die Hebellast zu erhöhen, indem zwei 45°-Nägeln in den Untergurt eingesetzt werden.

Befestigungen
Am getragen:
Holzstütze:

Pointes torsadées N3,75X30.

Auf Mobilfunkanbieter:
Holzstütze:

Pointes torsadées N3,75X30.

Rainurage

Rainure recevant l’étrier

Sabot avec ailes intérieures

Résultat

On ne voit que les pointes de goupilles

IUSE Balkenträger mit Seitenflanschen - Réf. IUSE219/92

Eigenschaften

Anwendungen

Technische Daten

Abmessungen

Charakteristische Merkmale - Vollausnagelung

Charakteristische Merkmale - Teilausnagelung

Charakteristische Merkmale - Hebung

IUSE Seitenflanschbügel

Merkmale

Anwendungen

Technische Daten

Abmessungen

Charakteristische Werte – Gesamtnagelung

Charakteristische Werte – Teilweise Nagelung

Charakteristische Werte – Aufstand

SIMPSON Strong-Tie

Durchführung

Bei diesem Produkt empfehlen wir auch:

3.75X30 Schraubnagel - Beutel 1kg - Réf. N3.75X30G/1KG
SIMPSON Strong-Tie

26€⁹⁷

inkl. MWST
bzw. 26.97€ für 1 Beutel

Eigenschaften

Anwendungen

Technische Daten

Abmessungen

Charakteristische Merkmale - Vollausnagelung

Charakteristische Merkmale - Teilausnagelung

Charakteristische Merkmale - Hebung

IUSE Seitenflanschbügel

Merkmale

Anwendungen

Technische Daten

Abmessungen

Charakteristische Werte – Gesamtnagelung

Charakteristische Werte – Teilweise Nagelung

Charakteristische Werte – Aufstand

SIMPSON Strong-Tie

Durchführung

Bei diesem Produkt empfehlen wir auch:

3.75X30 Schraubnagel - Beutel 1kg - Réf. N3.75X30G/1KGSIMPSON Strong-Tie 26€97 inkl. MWST bzw. 26.97€ für 1 Beutel

3.75X30 Schraubnagel - Beutel 1kg - Réf. N3.75X30G/1KG
SIMPSON Strong-Tie

26€⁹⁷

inkl. MWST
bzw. 26.97€ für 1 Beutel
