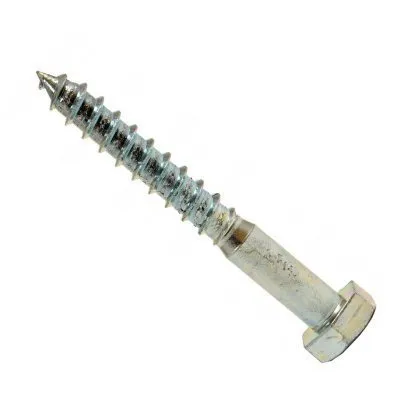

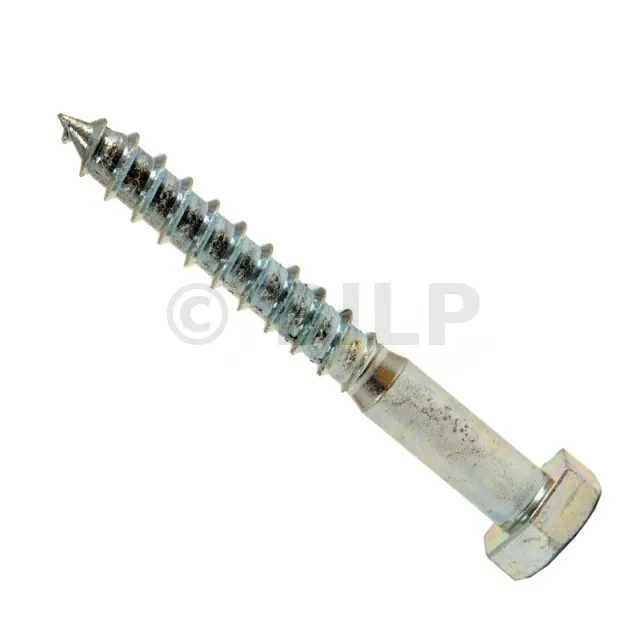

Bolzen - Réf. LAG10080_10

AUF LAGER
Sofortiger Versand verfügbar für 10 Einheiten verfügbar.
4€00
  inkl. MWST  / Schachtel mit 50 Stück
    • 10mm
    • 80mm
    • verzinkter Stahl
    • SWG
    • Blister mit 10 Stück
  • Andere Wahlmöglichkeiten

  • Referenz
    LAG10080_10
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • Gewindelänge
    48mm
  • Kopfhöhe
    4mm
  • Ouverture de clé sur plat
    17mm

Zugschrauben

LAG-Zugschrauben ermöglichen die Befestigung von Metallplatten an Holzelementen. Sie werden im Allgemeinen zur Befestigung von Pfosten an Pfostenfüßen, Konsolen an Traversen usw. verwendet.

Merkmale :

Leistungserklärung (DoP): fr-dop-h17-0025.pdf
Gegenstand :

  • Elektroverzinkter Stahl.

Vorteile :

  • Kein Vorbohren.
  • Effektives Anziehen durch Teilgewinde.
  • Sechskantkopf für perfekte Fixierung.

Anwendungen:

Unterstützung:

  • Massivholz, Verbundholz.

Einsatzbereiche

  • Befestigung in Holzelementen.

Festsetzung:

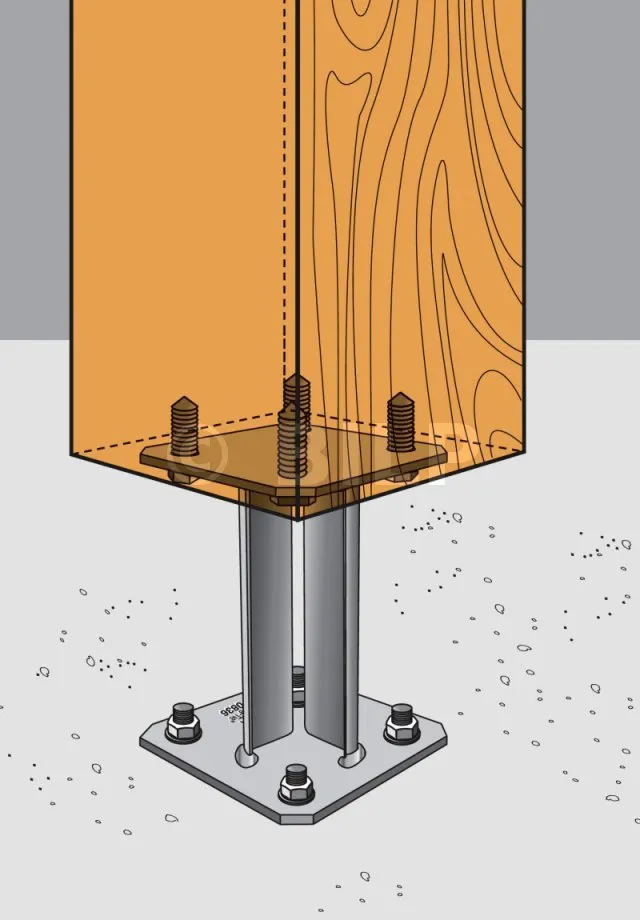

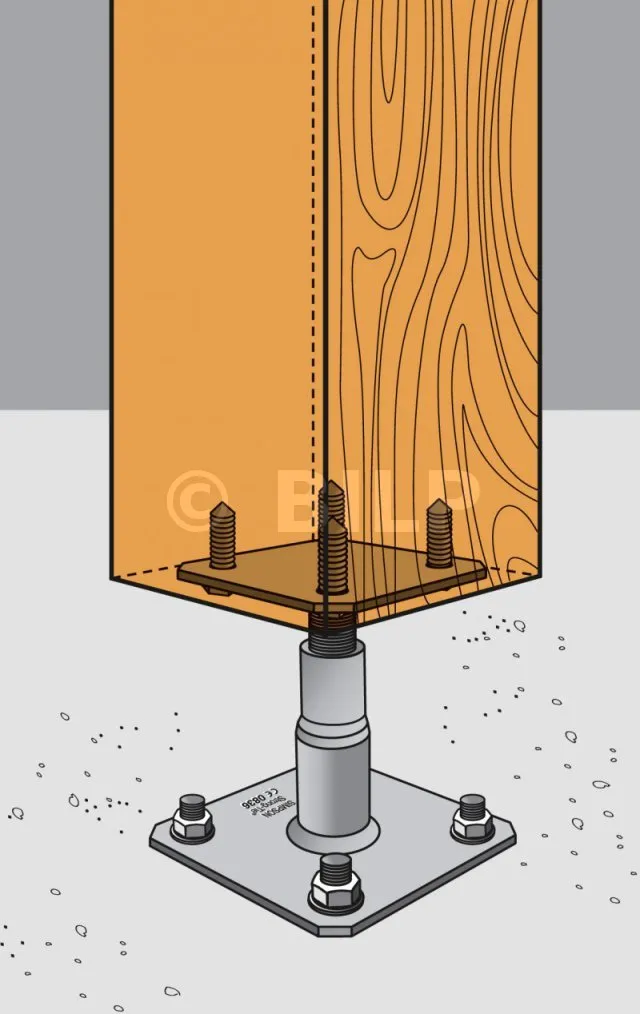

  • Befestigung von Holzelementen (Sparren, Balken, Pfosten usw.) an Metallplatten.

Abmessungen:


dimensions d’un garage avec atelier
  • (1) Atelier bois
  • (2) Espace pour voiture
Scharnier am Blendrahmen


ReferenzenAbmessungen [mm]
Durchmesser Länge da d1 lg Endkappe
LAG08035 8 35 13 5.5 21 SW13
LAG08050 8 50 13 5.5 30 SW13
LAG10080 10 80 17 7 48 SW17
LAG12050 12 50 19 8.5 30 SW19
LAG08050RP 8 50 13 5.5 30 SW13
LAG10080RP 10 80 17 7 48 SW17

Merkmalswerte

ReferenzenProduktcharakteristische Eigenschaften
Charakteristisches elastisches Moment – ​​​​My,k [My.k] [Nm] Charakteristischer Abreißparameter- fax,k,90° [fax.k.90°] [N/mm²] Depressionsparameter der charakteristischen Kopfhöhe – fhead,k [fhead.k] [N/mm²] Charakteristische Zugfestigkeit – ftens,k [ftens.k] [kN]
LAG08035 16400 3.6 12.6 11.8
LAG08050 16400 3.6 12.6 11.8
LAG10080 21495 5.2 15.2 18.9
LAG12050 66836 5.2 19.1 34.2
LAG08050RP 16400 3.6 12.6 11.8
LAG10080RP 21495 5.2 15.2 18.9
