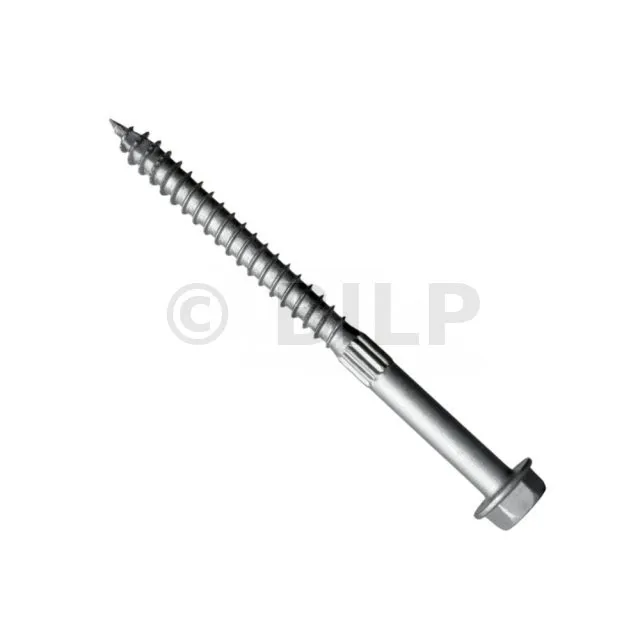

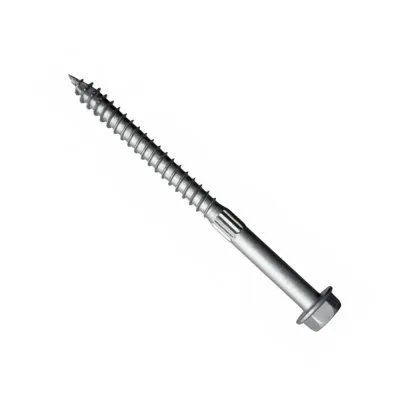

Schraube für Sechskantverbinder - Réf. SDS25600MB
-
ReferenzSDS25600MB
-
HerstellungFrançaise
-
MarkeSIMPSON Strong-Tie
-
Gewindelänge83mm
-
Durchmesser des Kopfs12.8mm
-
AnwendungFixation équerre acoustique ABAI105
Schraube für Sechskantverbinder mit Sockel
Die SDS-Schraube ist eine strukturelle Holzschraube, ideal für die Installation vieler Verbinder sowie Holz-zu-Holz-Anwendungen. Es kann insbesondere mit dem Akustikquadrat verwendet werden ABAI105.
Merkmale
Leistungserklärungen: FR-DoP-h10/0014;
CE-Kennzeichnung
- Gemäß der Norm EN14592 und ITTR-10/0014.
Gegenstand
- Wärmebehandelter Stahl: doppelte Barrierebeschichtung.
Vorteile
- Vereinfachte Installation dank eines Führungssystems,

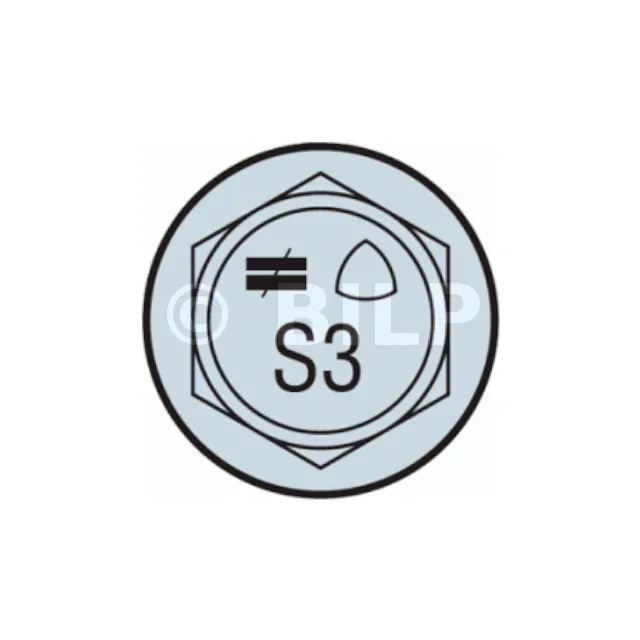

- Kopf mit dem Symbol ≠ eingeprägt: einfache Identifizierung auch nach der Installation.
- Patentierte Spitze für effektives Eindringen: kein Vorbohren erforderlich,
- Doppelte Barrierebeschichtung: Korrosionsbeständigkeit gleich der Feuerverzinkung,
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz,
- Porté: Massivholz, Verbundholz, Brettschichtholz.
Einsatzbereiche
- Klammern ABAI sur bois CLT,

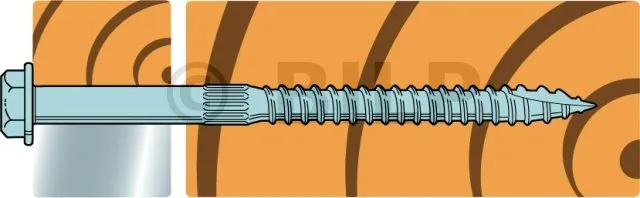

- Strukturverbinder auf Holz,
- Holz-zu-Holz-Befestigungen.
Technische Daten
Abmessungen
| Referenzen | Befestigungsmaße [mm] | ||||
|---|---|---|---|---|---|
| d | l | dh | d1 | lg | |
| SDS25200MB | 6.5 | 51 | 12.8 | 4.8 | 32 |
| SDS25600MB | 6.5 | 152 | 12.8 | 4.8 | 83 |
Merkmale
| Referenzen | Charakteristisches plastisches Fließmoment [My.k] [Nm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90° ] [N/ mm²] | Charakteristischer Kopfkreuzungswiderstandsparameter - fhead,k [fhead.k] [N/mm²] | Charakteristischer Zugwiderstandsparameter - ftens,k [ftens.k] [kN] | Charakteristischer Torsionswiderstand - ftor,k [ftor.k] [Nm] | Torsionsverhältnis |
|---|---|---|---|---|---|---|
| SDS25200MB | 22.2 | 13.5 | 27 | 19.6 | 19.4 | 5 |
| SDS25600MB | 22.2 | 13.5 | 27 | 19.6 | 19.4 | 5 |
Schiebemodul
| Referenzen | Kser [kN/mm] | |
|---|---|---|
| Holz auf Holz – Rlat,k | Stahl auf Holz – Rlat,k | |
| SDS25200MB | 1.8 | 3.5 |
| SDS25600MB | 1.8 | 3.5 |
Kser-Werte gemäß EN1995-1-1, Tabelle 7.1.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Schrauben für Stahl-Holz-Verbindungen
Die SSH-Holzschraube ist eine Schraube mit idealem Durchmesser und idealer Länge für die Befestigung von Verbindern an Holzelementen im Innen- und Außenbereich. Er kann in die normalerweise für Anker vorgesehenen Löcher eingebaut werden und verkürzt im Vergleich zu herkömmlichen Nagellösungen vorteilhaft die Zeit der Umsetzung auf der Baustelle.
Merkmale
Leistungserklärungen : FR-DoP-h17/0015 ;
Material
- Impreg®+-Beschichtung (entspricht 55 µm verzinktem Stahl) : Lebensdauer 15 Jahre im Freien, 50 Jahre in Innenräumen.
Vorteile
- Sechskantkopf : perfekter Halt der Stahlplatte auf Holz dank seines breiten Kopfes,
- Doppelkonus unter Kopf : Hilft bei der Zentrierung der Schraube im Loch,
- Reibahle : reduzierte Reibung,
- Asymmetrisches Gewinde : reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit,
- Anti-Splitting-Spitze Typ 17 : besserer Beginn der Verschraubung,
- Schnell und einfach Anwendung für alle Schraubendreher geeignet.
Anwendungen
Substrat
- Holz
Einsatzbereiche
- Stahl auf Holz Baugruppen,
- Holz-Holz-Baugruppen, Brettschichtholz, CLT, Holzwerkstoffplatten,
- Befestigung von Verbindern, Winkelverbinder, Balkenschuhen...
Technische Daten
Produkt-Abmessungen
| Referenzen | Artikel Code | Durchmesser [mm] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | duh | d1 | lg | Bit | ||
| SSH8.0X40 | 75134 | 8 | 40 | 13 | 5.75 | 8.2 | 5.1 | 32 | T-40 |
| SSH10.0X40 | 75149 | 10 | 40 | 15 | 6 | 10.2 | 6.2 | 32 | T-40 |
| SSH10.0X50 | 75150 | 10 | 50 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X60 | 75151 | 10 | 60 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X80 | 75152 | 10 | 80 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH12.0X60 | 75162 | 12 | 60 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
| SSH12.0X80 | 75163 | 12 | 80 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
Kompatible Verbinder
| Referenzen | Kompatible Winkelverbinder | Kompatible Balkenschuhe | Kompatible Stützenfüße |
|---|---|---|---|
| SSH8.0X40 | EBC | - | - |
| SSH10.0X40 | E5/1.5, E5/1.5/1.22/11, ABR100, ABR105 | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X50 | - | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X60 | - | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X80 | ABR105, E20/3 | SBE, SAE(1), S45, S1030, S1530 | PPA, PPRC, APB100/150, PBLR, PPSP |
| SSH12.0X60 | - | SAE(2), GLE, GSE, S45 | PBP |
| SSH12.0X80 | AE116, AG922, ABR255, AKRX3L | SAE(2), GLE, GSE, S45 | - |
Nicht abschließende Liste, die Leistungen dieser Steckverbinder mit der SSH-Schraube sind in den entsprechenden technischen Datenblättern angegeben.
SAE(1) = SAE200 und SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 und SAE500
Charakteristische Merkmale
| Referenzen | Charakteristische Merkmale | ||||
|---|---|---|---|---|---|
| Charakteristisches plastisches Fließmoment - My,k [Nm] | Charakteristischer Parameter des Auszugswiderstands - fax,k,90° [N/mm²] | Charakteristischer Widerstandsparameter an der Kopfdurchführung - fhead,k [N/mm²] | Charakteristische Zugfestigkeit - ftens,k [kN] | Torsionsverhältnis | |
| SSH8.0X40 | 29.4 | 15.6 | 22 | 23.2 | 3.1 |
| SSH10.0X40 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X50 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X60 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X80 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH12.0X60 | 67.1 | 12.1 | 18.5 | 39.6 | 3 |
| SSH12.0X80 | 67.1 | 12.1 | 18.5 | 39.6 | 3 |
Die Schraubenwerte SSH8.0X40 und SSH10.0X40 können direkt auf den Steckern der mit diesen Schrauben kompatiblen Verbinder konsultiert werden (siehe Tabelle oben).
