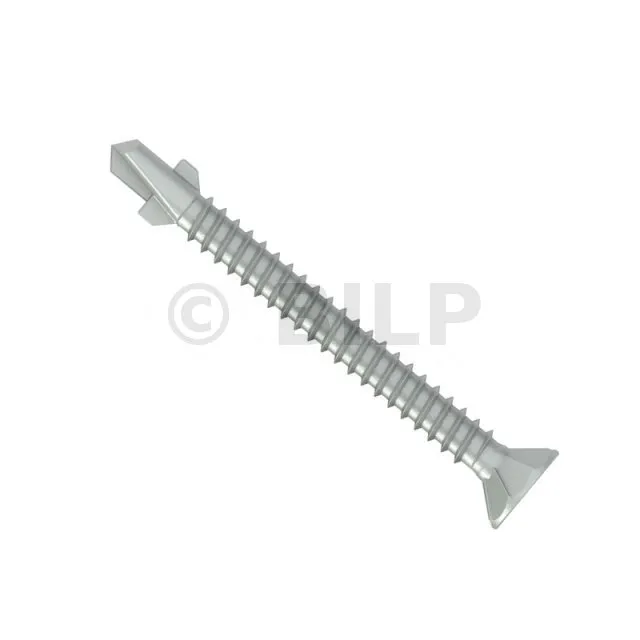

Holzschraube auf Stahlkonstruktion, BW5,5X115 - Réf. 74261

AUF LAGER
Sofortiger Versand verfügbar für 3 Einheiten verfügbar.
89€76
  inkl. MWST  / Box mit 100 Schrauben
    • 5.5mm
    • 115mm
    • Protec+®-Beschichtung
    • Box mit 100 Schrauben
  • Andere Wahlmöglichkeiten

  • Referenz
    74261
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser des Kopfs
    12.1mm

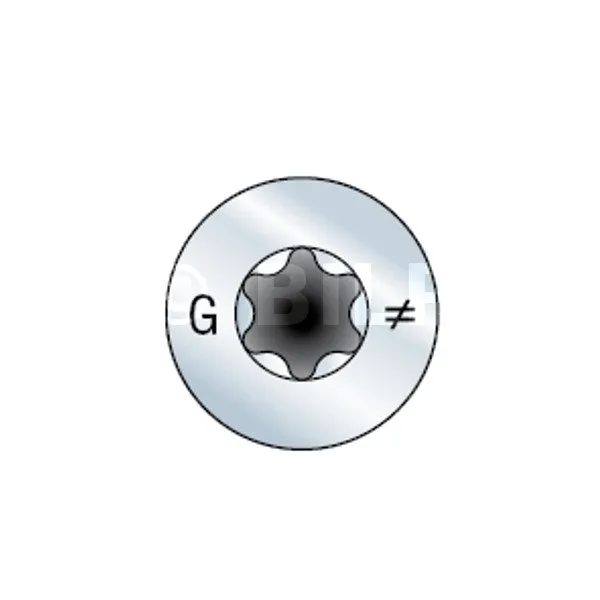

  • passende Antriebe
    TX30

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Holzschrauben an Stahlkonstruktion

Für die Befestigung von Holzelementen an einer Stahl- oder Aluminiumkonstruktion empfiehlt sich die BW-Holzschraube.

Merkmale

Gegenstand

  • Protec+®-Beschichtung.

Vorteile

  • Flacher Senkkopf,
  • 6 Fräsrippen unter dem Kopf: wenige Späne auf der Holzoberfläche,
  • Selbstbohrende Spitze mit Flügeln: verhindert jeglichen Kontakt mit dem Holz.

Anwendungen

Unterstützung

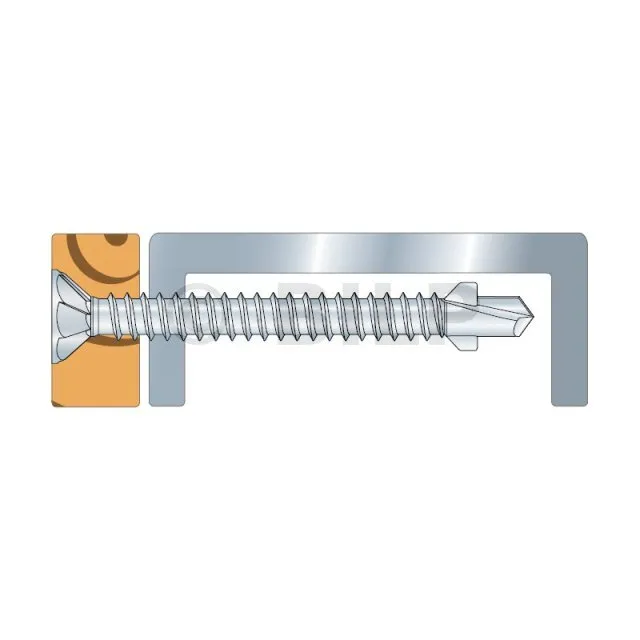

  • Holz auf Stahlträger bis 3 mm.

Einsatzbereiche

  • Holzelemente auf Stahl- oder Aluminiumstruktur.

Technische Daten

Abmessungen

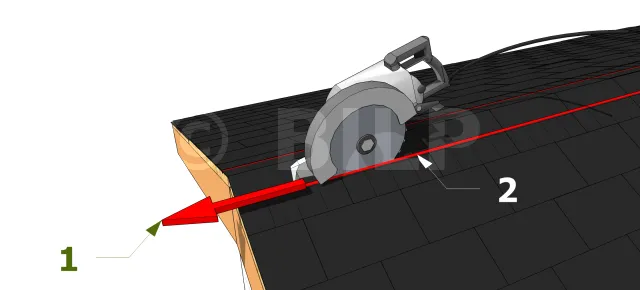

Découpez les parties à enlever en suivant la ligne de référence
  • (1) Direction de la scie
  • (2) Ligne de craie

En utilisant une scie circulaire, découpez les parties à enlever suivant la ligne de craie. Assurez vous de ne pas couper les chevrons et arrêtez de couper à 15 cm des pignons. Faites deux coupes transversales pour rejoindre les deux coupures sur les extrémités. Enlevez les bardeaux dans la zone de découpe. Renforcer les clous des bardeaux à proximité des bords de coupes pour les fixer aux chevrons.

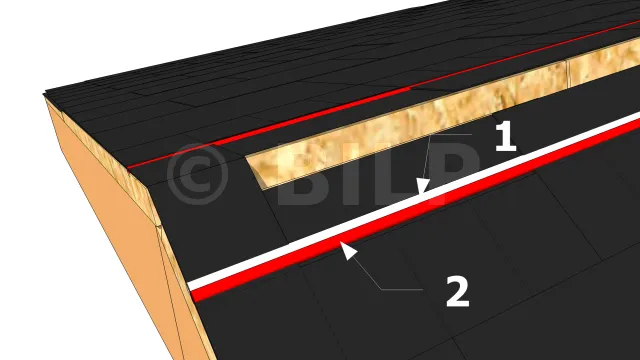

Marquez des lignes de référence
  • (1) Corde de référence
  • (2) Ligne de référence

Testez un évent à l’extrémité du toit et mesurez vers le bas à partir de la moitié de la largeur de l’évent de faîtage. Marquez cette distance à chaque extrémité de la toiture. Joindre les marquages par une corde de référence afin de tracer deux autres lignes de référence. La ligne tracée servira de référence pour établir la position des bords de l’évent de faîte.

ReferenzenArtikelnummerBefestigungsmaße [mm]
d l dh d1 Tip
BW4.2X45 74258 4.2 45 9.5 3 TX25
BW4.8X50 74259 4.8 50 9.5 3.5 TX25
BW4.8X85 74260 4.8 85 9.5 3.5 TX25
BW5.5X65 74262 5.5 65 12.1 4 TX30
BW5.5X85 74263 5.5 85 12.1 4 TX30
BW5.5X90 74270 5.5 90 12.1 4 TX30
BW5.5X115 74261 5.5 115 12.1 4 TX30
