- Réf. ABR170

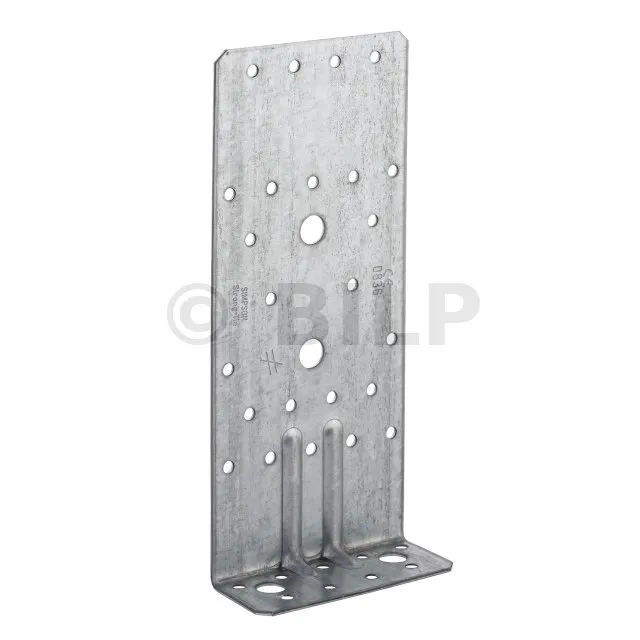

Verstärkte Halterung ABR (170 220)

Merkmale

• Technische Zulassungen: verstärktes RRE ABR (170 220) ETA-06/0106 ;
• Leistungserklärungen: FR-DoP-e06/0106 ;

Gegenstand

• Verzinkter Stahl S250GD+Z275 gemäß NF EN 10346,
• Dicke: 2 mm

Vorteile

• Hohe Steifigkeit,
• Großer Widerstand,
• Vielseitigkeit der Einsatzmöglichkeiten,
• Anschluss an Beton mit einer einzigen Halterung möglich...

Anwendung

Unterstützung

• Träger: Massivholz, Brettschichtholz, Beton, Stahl usw.
• Porté: Massivholz, Verbundholz, Brettschichtholz, Profile usw.

Einsatzbereiche

• Befestigungsschienen und Verkleidungsständer,
• Befestigung von Sparren, Konsolen, Kopfstücken usw.

Technische Daten

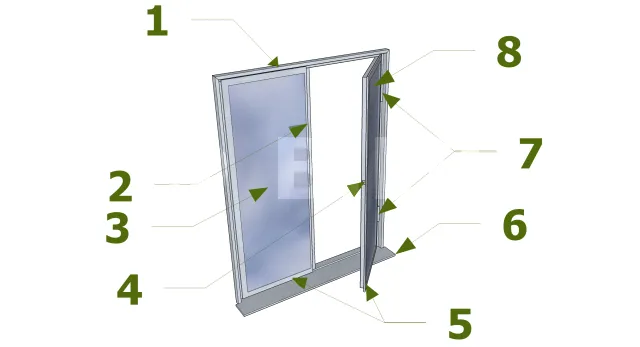

Composant d’une fenêtre

• (1) Dormant ou cadre; (2) Meneau central; (3) Ouvrant ou battant semi fixe; (4) Gâche; (5) Vanteau; (6) Appui de fenêtre; (7) Paumelles; (8) Ouvrant ou battant principal

Finition

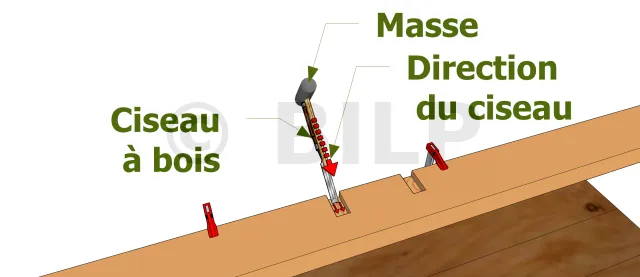

Après le dégagement, s’ il y a toujours des restes. Alors, utilisez un ciseau pour les enlever et pour lisser les ancoches

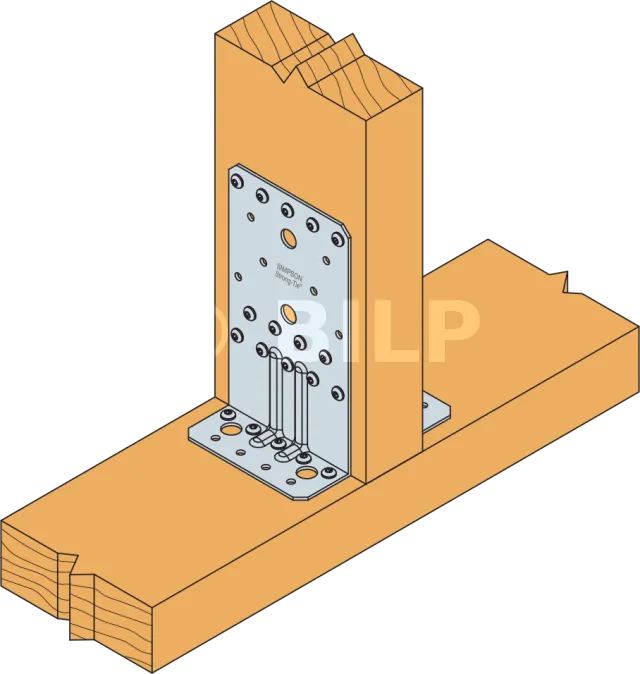

Charakteristische Werte – Holz-zu-Holz-Verbindung

Composant d’une fenêtre

• (1) Dormant ou cadre; (2) Meneau central; (3) Ouvrant ou battant semi fixe; (4) Gâche; (5) Vanteau; (6) Appui de fenêtre; (7) Paumelles; (8) Ouvrant ou battant principal

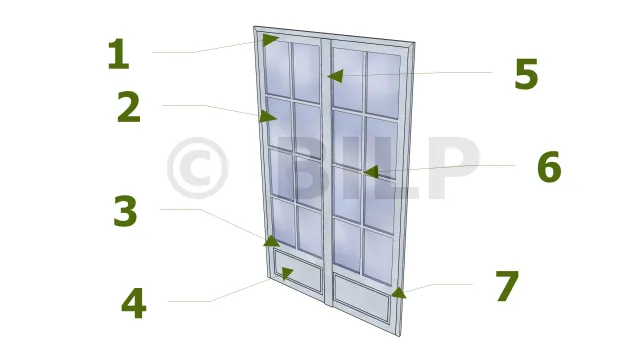

Composant d’une porte

• (1) Traverse haut; (2) Vitrage; (3) Traverse; (4) Soubassement; (5) Montant; (6) Croisillons; (7) Moulure

* In Fällen, in denen die Kräfte F1 und/oder F2 ohne die Kräfte F4/5 angewendet werden, kann die Anzahl der Punkte gemäß ETE reduziert werden.

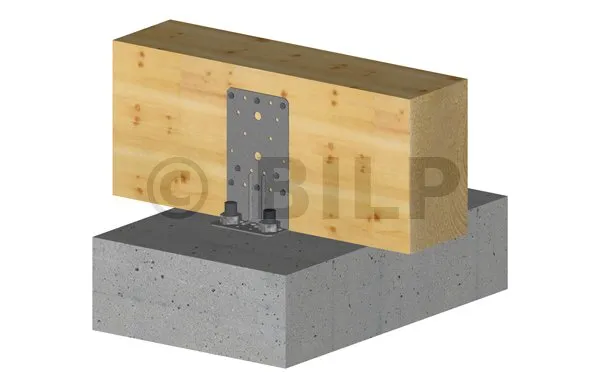

Merkmale Werte – Holzverbindung auf starrem Träger

Composant d’une porte

• (1) Traverse haut; (2) Vitrage; (3) Traverse; (4) Soubassement; (5) Montant; (6) Croisillons; (7) Moulure

* b ist die Dicke des unterstützten Balkens.
e ist die Exzentrizität der ausgeübten Kraft.
Siehe das Diagramm in Anhang C2, Seite 23 unserer ETE-06/0106.

Für die Berechnung von R4/5 ist es sinnvoll zu verwenden: e ≥ 50 mm.

Werte Vereinfachte Eigenschaften - Holzverbindung auf starrem Träger

Composant d’une porte

• (1) Traverse haut; (2) Vitrage; (3) Traverse; (4) Soubassement; (5) Montant; (6) Croisillons; (7) Moulure

* Welche Befestigungsarten im A-Flügel verwendet werden können, entnehmen Sie bitte den Spalten der Kennwertetabelle. Die Werte variieren je nach verwendeter Befestigungsart

Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Die klassischen Lösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Abständen und Randabständen.

** Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Nutzungsklasse basieren (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-06/0106.

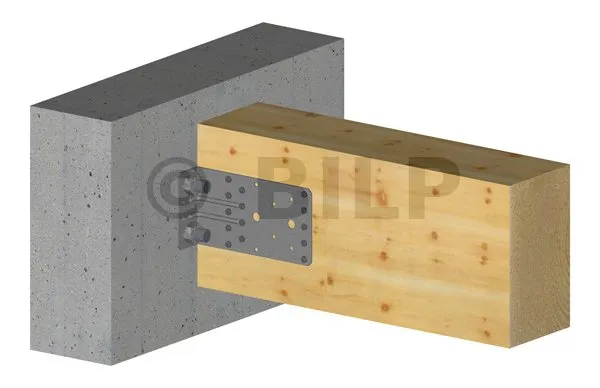

Merkmale Werte – Holzanschluss an Fassade

Composant d’une porte

• (1) Traverse haut; (2) Vitrage; (3) Traverse; (4) Soubassement; (5) Montant; (6) Croisillons; (7) Moulure

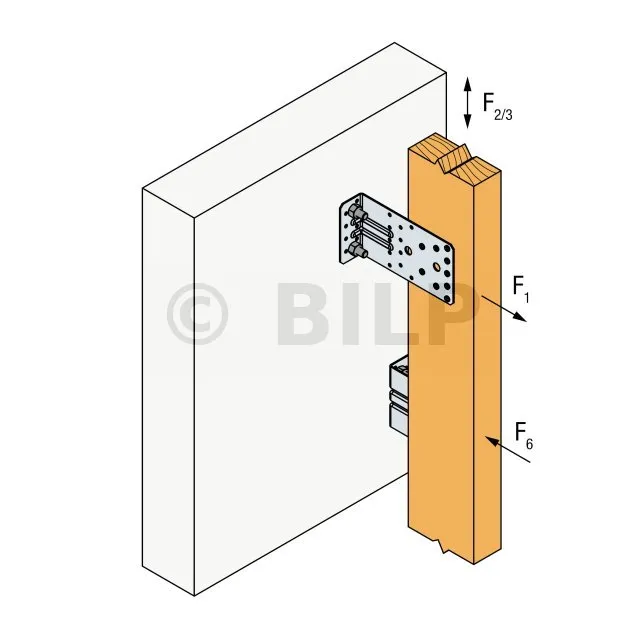

*Die Kapazitäten beziehen sich auf 1 Quadrat, andere Quadrate werden vorausgesetzt ABR170 ou ABR220 würde versetzt auf dem Sparren platziert werden.
Der Benutzer hat die Möglichkeit, die Halterung zu befestigen ABR170 oder ABR220 mit einer einzigen Schraube (der oberen) an der Stütze und um die Last in Richtung F1 und F6 rechtfertigen zu können. Der Widerstand F1 wird in diesem Fall durch zwei geteilt.
Der Abstand zwischen Balken und Stütze muss dabei weniger als 86 mm betragen ABR170 und weniger als 132 mm für die ABR220.
