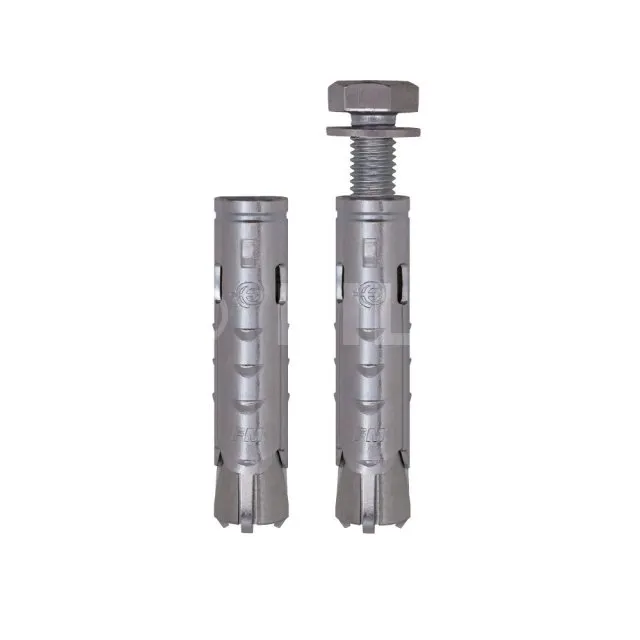

Robuster weiblicher Metallanker FM-MP3 evo A4

Der Metalldübel FM-MP3 evo A4 mit Spreizhülse durch 3-Segment-Verschraubung eignet sich zur Befestigung von Elementen zur Übertragung schwerer Lasten in mehreren Trägern: gerissener oder ungerissener Beton, Voll- oder Hohlträger.

Dieser Anker aus Edelstahl A4 ermöglicht den Einsatz im Außenbereich in korrosiven Atmosphären.

bald VERFÜGBAR
Versand unter 10 Tagen.
244€70
  inkl. MWST  / Boite de 50 pièces

  • Referenz
  • Herstellung
    Française
  • Material
    Acier Inoxydable A4
  • Marke
    Simpson Strong-Tie
  • Empfohlene Grenzstahldicke (tgr)
    100mm
  • Breite
    12mm
  • Tiefe
    43mm
  • Dicke
    10mm
  • Länge des Gewindes
    60mm

Schwerlast-Innenanker aus Metall INOX

Anwendung

Einsatzbereiche

  • Leitplanke,
  • Sicherheitsbarrieren,
  • Ausrüstung, mehrere nicht-strukturelle Anwendungen.

Unterstützt

  • gerissener und ungerissener Beton,
  • Felsen,
  • Vollziegel,
  • Wabenziegel (Kompatibilität muss überprüft werden).

Gegenstand

A4-Edelstahl

Vorteile

  • Universeller Metallanker, auch für Hohlmauerwerk geeignet,
  • Einteiliger Körper mit exklusivem Konus-Rückhaltesystem,
  • Feuerwiderstand R120.

Abmessungen

Knöchelmaß mit Sechskantschraube


ReferenzenReferenzAbmessungen [ØxL] [mm]Abmessungen der Sechskantschraube [ØxL] [mm]Dicke. max [tfix] Stück zu befestigen [mm]Bohr-Ø [d0]Min. Bohrtiefe [h1]Nenn-Verankerungstiefe [hnom]Tiefe mini Anker [hef]Ø Bohrteil zur Befestigung [df]Ep. mini [hmin] UnterstützungGewindelänge [Lv]Einbaudrehmoment [Tinst]
7330101205000 FM-MP3 evo A4 12x50 M8x60 10 12 70 50 43 10 100 60 15
7330101506000 FM-MP3 evo A4 15x60 M10x80 20 15 80 60 50 12 100 80 30
7330101808000 FM-MP3 evo A4 18x80 M12x100 20 18 100 80 69 14 140 100 50


Berechnungswerte – Isolierter Anker – Ohne Randabstand

Resistance Design - Ungerissener Beton (3)
Spannung - NRd (1) Scherkraft - NRd(1-2) Biegemoment
Referenzen Referenz C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/ 60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] MRd [Nm]
7330101205000 FM-MP3 evo A4 6.7 - - - 7.7 - - - 24
7330101506000 FM-MP3 evo A4 8.9 - - - 9.7 - - - 48
7330101808000 FM-MP3 evo A4 13.9 - - - 18.6 - - - 84


1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

* Zertifiziertes Produkt, wenn es mit einer Sechskantschraube der Klasse 8.8 nach DIN933 und einer Unterlegscheibe nach DIN120-1 installiert wird (tfix = Lv – hnom)

**Nicht durch die CE-Kennzeichnung abgedeckt

Durchführung

Montagedaten

ReferenzenReferenzBohr-Ø [d0] [mm]Prof. min. Bohrtiefe [h1] [mm]Ø Bohrung im zu befestigenden Teil (Durchgang) [df] [mm]Anziehdrehmoment [Tinst] [Nm]Prof. Verankerung [hef] [mm]Ep. Mindestauflage [hmin] [mm]
7330101205000 FM-MP3 evo A4 12 70 10 15 43 100
7330101506000 FM-MP3 evo A4 15 80 12 30 50 100
7330101808000 FM-MP3 evo A4 18 100 14 50 69 140

**Nicht durch die CE-Kennzeichnung abgedeckt
