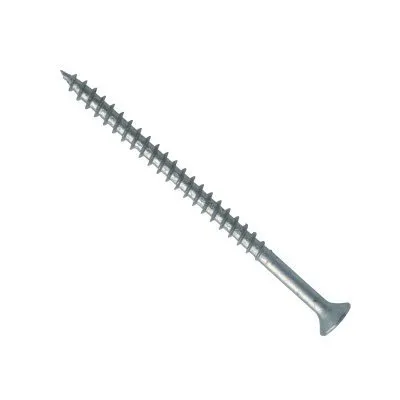

Vollgewinde-Anschlussschraube – CSFT5.0X70 - Réf. 77308

bald VERFÜGBAR
Versand unter 10 Tagen.
17€40
  inkl. MWST  / Box mit 200 Schrauben

  • Referenz
    77308
  • Verpackung
    boite de 100 vis
  • Herstellung
    französisch
  • Material
    Weiß galvanisch verzinkter Stahl
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser des Kopfs
    9.7mm
  • Gewindelänge
    61mm
  • Verkleidung
    Zinc Flake Tenue brouillard salin : 1000 h suivant ASTM B117

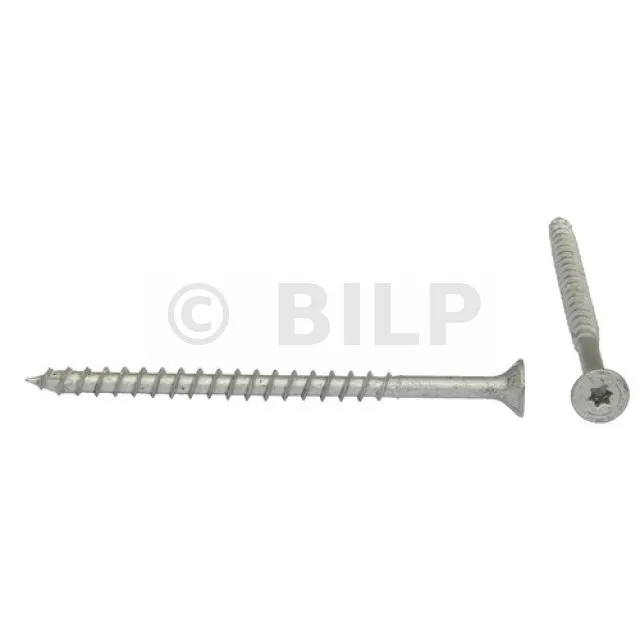

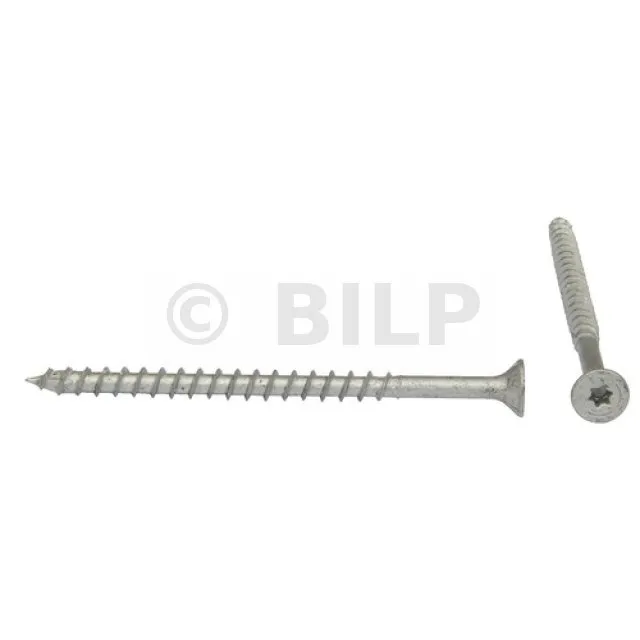

CSFT-Vollgewinde-Verbindungsschraube

Die CSFT-Verbindungsschraube wurde für Stahl-Holz-Verbindungen entwickelt.

Es ist für die Verwendung mit bestimmten SImpson Strong-Tie-Anschlüssen, einschließlich ETB-Schwalbenschwanzhalterungen, optimiert und zertifiziert.

Diese neue Kopfform sorgt für guten Halt und optimierte Kraftübertragung im Stecker und schließt gleichzeitig bündig mit dem Steckerüberstand ab. Das Vollgewinde sorgt für maximale Auszugsfestigkeit.

Vorteile

  • CE-Kennzeichnung (EN14592)
  • Vollgewinde, maximaler Auszugswiderstand
  • Sternaufdruck

Abmessungen
ReferenzenArtikelcodeAbmessungen [mm]Menge pro Karton
d l dh d1 lg Tip
CSFT5.0X70 77308 5 70 8.5 3.5 65 T-20 100
CSFT6.0X85 77309 6 85 9.5 4 79 T-25 100
CSFT6.0X110 77310 6 110 9.5 4 103 T-25 100

Charakteristische Parameter

ReferenzenFunktionsparameter
Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [N/mm²] Charakteristische Zugfestigkeit - ftens,k [ftens.k] [kN] Torsionsverhältnis
CSFT5.0X70 7.7 17.8 10.7 >1,5
CSFT6.0X85 10.5 13.6 12.9 >1,5
CSFT6.0X110 10.5 13.6 12.9 >1,5
