Ankerbolzen - Breite Unterlegscheibe - FM753 EVO LW M10X213 - Réf. 75345B1012300

Name: Ankerbolzen - Breite Unterlegscheibe - FM753 EVO LW M10X213
Brand: Simpson Strong-Tie
SKU: REF-75345B1012300
Price: 19.52 EUR
Availability: InStock

Ankerbolzen - Breite Unterlegscheibe - FM753 EVO LW M10X213 - Réf. 75345B1012300

AUF LAGER

Sofortiger Versand verfügbar für 2 Einheiten verfügbar.

23€⁴²

inkl. MWST / Boite de 25 goujons

Durchmesser des Gewindes :
- M10
Gesamtlänge :
- 123mm
Rondelle :
- Plate large
Verpackung :
- Karton mit 25 Stück
Andere Wahlmöglichkeiten

Referenz
75345B1012300
Marke
Simpson Strong-Tie
Herstellung
Française
Maximale Dicke der zu befestigenden Teile (tfix)
50mm
Maximaler Durchmesser der zu befestigenden Teile (df)
12mm
Verankerungstiefe (hef)
60mm
Lochdurchmesser x minimale Lochtiefe (d0 x h1)
10 x 70mm
Bohrungsdurchmesser
10mm
Min. Bohrtiefe [h1]
70mm
Epaisseur minimale du support [mm]
100mm
Flach Schlüsselweite (SW)
17mm
Couple de serrage [Tinst] [Nm]
30
Nominale Verankerungstiefe, hnom1
60mm
Distance au bord mini [cmin]
50mm
Distance entraxe mini [smin]
50mm

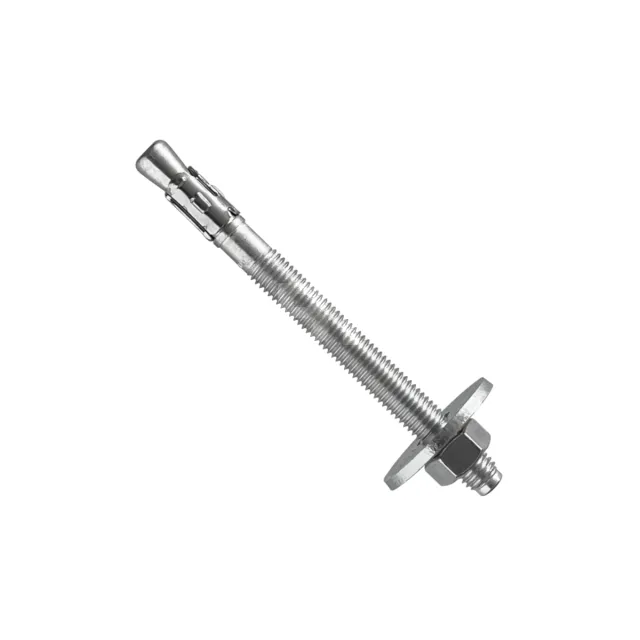

Ankerbolzen FM 753 evo mit breiter Unterlegscheibe

Ankerdübel FM 753 sind Spreizdübel auf Betonträgern. Diese Dübel werden mit vormontierten breiten Unterlegscheiben geliefert und eignen sich ideal für Holz-Beton-Montagen.

Merkmale

Gegenstand

Elektroverzinkter Stahl.

Vorteile

Abstand zum Rand und kleine Achsabstände,
Einfache und schnelle Installation: vormontierte Mutter und Unterlegscheibe und reduzierte Verankerungstiefe; Ø Gewinde = Ø Bohrung,
Gewindeschutz bei der Montage: verstärkte Schlagstelle.
Markierung am Kopf: Identifizierung der Abmessungen des Bolzens nach der Installation.
Vormontierte breite Unterlegscheibe

Anwendung

Einsatzbereiche

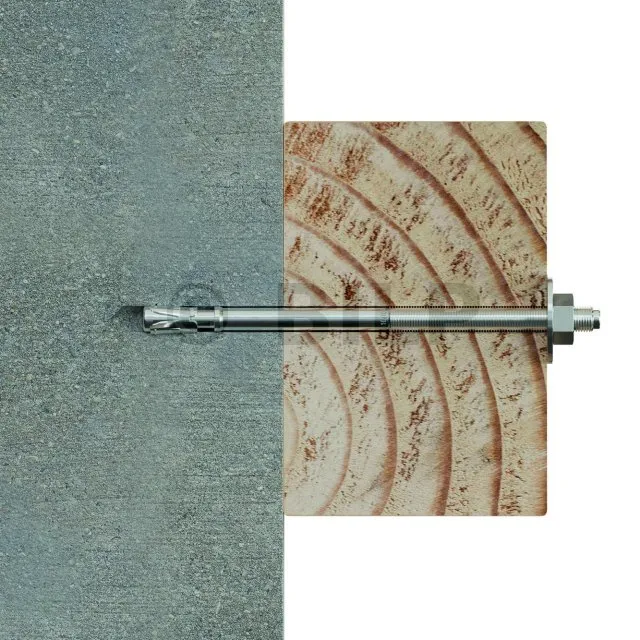

Glattes Holz auf Beton
Holzwand auf Beton

Unterstützung

Ungerissener Beton,

Abmessungen

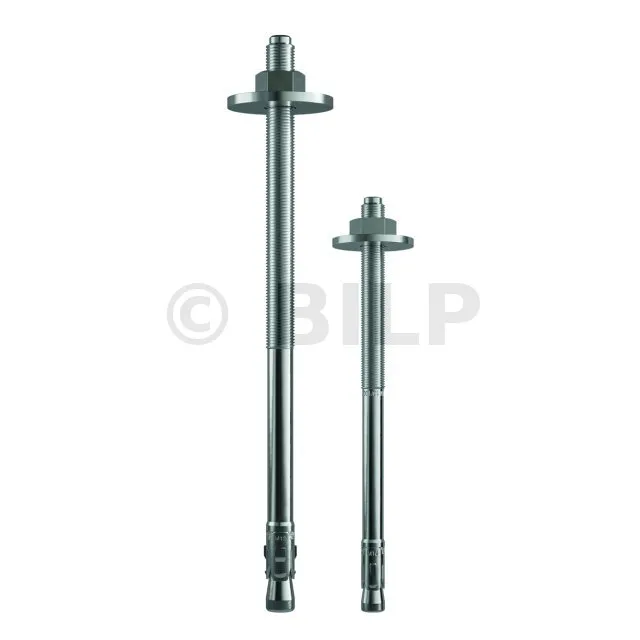

Referenzen	Abmessungen [ØxL]	ID1)	Dicke des zu befestigenden Teils [tfix]	Bohrdurchmesser [d0]	Prof. min. Bohrtiefe [h1]	Minimale Verankerungstiefe [hef]	Nennmäßige Verankerungstiefe	maximaler Bohr-Ø in zu befestigenden Stücken [df]	Ep . Mindestauflage [hmin]	Anzugsdrehmoment [Tinst]	Flachschlüsselöffnung [SW]	Menge pro Karton
75345B1012300	M10x123	G	50	10	70	50	60	12	100	30	17	25
75345B1017300	M10x173	I	100	10	70	50	60	12	100	30	17	25
75345B1214900	M12x149	G	50	12	90	65	78	14	130	50	19	25
75345B1219900	M12x199	I	100	12	90	65	78	14	130	50	19	25

Markierung am Längenerkennungskopf

kurze Version mit reduzierter Verankerungstiefe

nicht durch die CE-Kennzeichnung abgedeckt

Berechnungswerte – Isolierter Anker – Kein Randabstand

Referenzen	Berechnungswerte – Ungerissener Beton (3) [kN]
	Abmessungen [ØxL]	Zug - NRd (1)	Scherkraft - VRd (1-2) [kN]	Biegemoment MRd [Nm]
	Abmessungen [ØxL]	C20/25	C20/25
75345B1012300	M10x123	11.6	11.6	37.3
75345B1017300	M10x173	11.6	11.6	37.3
75345B1214900	M12x149	17.2	20.1	65.3
75345B1219900	M12x199	17.2	20.1	65.3

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Berechnungswerte – isoliertes Sprunggelenk – Prof. reduzierte Verankerung – kein Abstand zu den Rändern

Referenzen	Abmessungen [ØxL]	Reduzierte Verankerungstiefe [hef,r]	Charakteristischer Achsabstand für hef,r (5) [Scr,red] [mm ]} }	Abstand zur charakteristischen Kante für hef,r [Ccr,red] [mm]	Minimaler Achsabstand für hef,r [Smin,red] [mm]	Abstand an der minimalen Kante für hef,r [Cmin,red]	Berechnungswert – Spannung und Scherung – Nrd [kN]
75345B1012300	M10x123	35	105	55	50	50	4.7
75345B1017300	M10x173	35	105	55	50	50	4.7
75345B1214900	M12x149	50	150	75	70	70	7.2
75345B1219900	M12x199	50	150	75	70	70	7.2

Gültiger Scherwert bei Randabstand c>10 x hef,r

Durchführung

Montage
Montagedaten

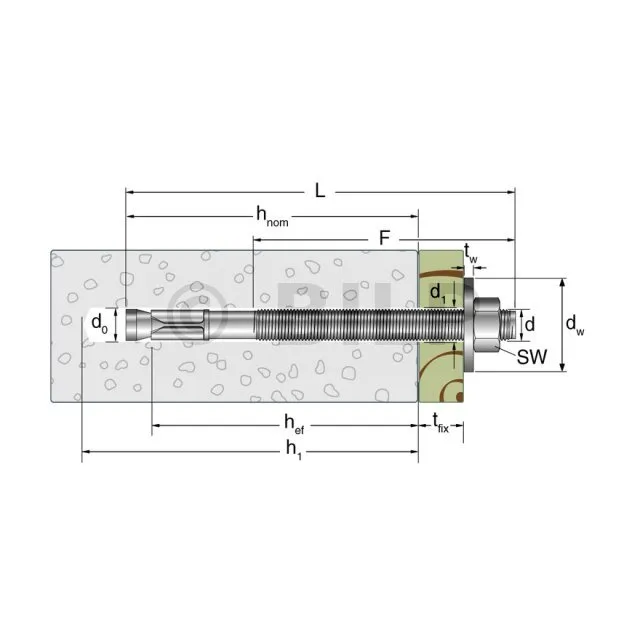

Referenzen	Abmessungen [ØxL]	Bohrdurchmesser [d0]	Prof. Min. Bohrung [h1]	Max. Bohr-Ø im zu befestigenden Teil [df]	Öffnung des Schlüssels auf der Fläche [SW]	Anzugsdrehmoment [Tinst]	Verankerung Tiefe [hef]	Ep. Mindestauflager [hmin]	Charakteristischer Achsabstand (5) [Scr,N] [mm]	Charakteristischer Randabstand [ccr,N] [mm]	Distance entraxes mini [Smin] [mm]	Distance au bord mini [Cmin] [mm]
75345B1012300	M10x123	10	70	12	17	30	50	100	150	75	50	50
75345B1017300	M10 x173	10	70	12	17	30	50	100	150	75	50	50
75345B1214900	M12x149	12	90	14	19	50	65	130	195	98	70	70
75345B1219900	M12x199	12	90	14	19	50	65	130	195	98	70	70
