U-Pfostenträger zum Einbetonieren
Die U-förmigen Pfostenfüße zum Einbetonieren von PPD wurden für eine einfache Montage entwickelt. Die Installation in Beton erfordert zwar Reservierungen, ermöglicht es aber, die Höhen vor dem Gießen des Betons einzustellen.
-
Referenz
-
Dicke5mm
-
HerstellungFranzösisch
-
MaterialStahl S235JR gemäß DIN EN 10025 feuerverzinkt gemäß DIN EN ISO 1461
-
MarkeSIMPSON Strong-Tie
-
Bohrungen der Kopfplatte10Ø5 - 2Ø13,5
-
Maximal zulässige Belastung in Druckrichtung2.75 Tonnen
-
Höhe126.5mm
-
Tiefe70mm
-
Länge der Stange250mm
-
Diamètre de la tige16mm
U-Pfostenträger zum Einbetonieren
Die PPD U-Pfostenträger zum Einbetonieren wurden entwickelt, um die Montage zu erleichtern. Für die Installation in Beton sind zwar Reservierungen erforderlich, aber sie ermöglichen es, die Höhen vor dem Gießen des Betons anzupassen.
Eigenschaften :
Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285
Material :
- Stahl S235JR gemäß DIN EN 10025,
- Finish Feuerverzinkung nach DIN EN ISO 1461,
- Dicke : 5 mm.
Vorteile :
- Lastaufnahme beim Anheben,
- Höhenverstellbar dank der Stange zum Einbetonieren,
- Verbesserte Diskretion.
Anwendungen
Träger :
- Hauptträger : Beton.
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereiche :
- Pfosten für Vordächer, Pergolen.
- Pfosten für die Veranda.
- Pfosten für die Terrasse.
- Geländerpfosten.
Technische Daten
Abmessungen

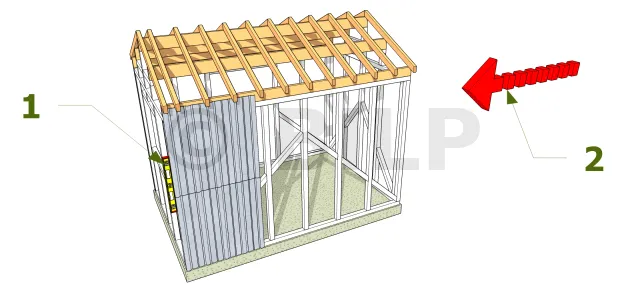

- (1) Niveau; (2) vent dominant
Commencer l’installation par le coté opposé au vent dominant (Bord gauche ou droit). Prenez bien votre temps pour installer correctement ce premier panneau. Assurez-vous qu’il soit bien d’aplomb pour maintenir l’alignement des prochains panneaux.

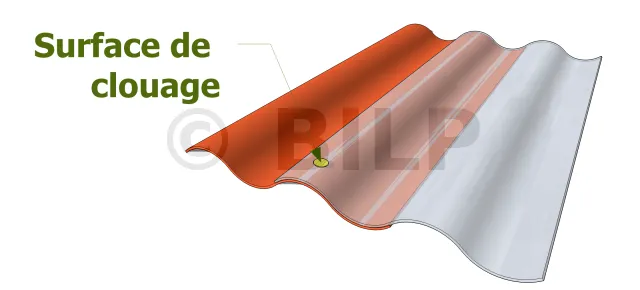

Installez le second panneau à coté du premier. Superposez-les sur la dernière partie ondulée. Fixer temporairement d’abord tous les panneaux, et après alignement, clouez définitivement au niveau des ondulations.
A la place des clous, on utilise aussi des tire-fonds à bourrer.
| Referenzen | Abmessungen [mm] | Bohrungen an der oberen Platte | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | G | t | Ø5 | Ø13,5 | |
| PPD70/70G | 70 | 70 | 126.5 | 250 | 16 | 5 | 10 | 2 |
| PPD80/70G | 80 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD90/70G | 90 | 70 | 126.5 | 250 | 16 | 5 | 10 | 2 |
| PPD100/70G | 100 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD120/90G | 120 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
| PPD140/90G | 140 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
Charakteristische Werte
- (1) Niveau; (2) vent dominant
Commencer l’installation par le coté opposé au vent dominant (Bord gauche ou droit). Prenez bien votre temps pour installer correctement ce premier panneau. Assurez-vous qu’il soit bien d’aplomb pour maintenir l’alignement des prochains panneaux.
Assurez-vous que vous n’avez pas fixé définitivement ou temporairement les nervures sur les extrémités des panneaux avant qu’ils ne soient superposés et alignés sur un panneau adjacent.
| Referenzen | Charakteristische Werte - Holzverbindung auf starrem Träger | |||||
|---|---|---|---|---|---|---|
| Befstigungen | Charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | R1.k | |||||
| Anzahl | Typ | Beton | R2.k | R3.k | R4.k | |
| C20/25 | ||||||
| PPD70/70G | 10 | CNA Ø4.0x40 | min( 63.5 ; 40.9/kmod ) | min( 18.4 ; 13.5/kmod ) | 3.6/kmod | min( 10.9 ; 5.8/kmod ) |
| PPD80/70G | 10 | CNA Ø4.0x40 | min( 81.9 ; 40.9/kmod ) | min( 18.4 ; 11.4/kmod ) | 3.7/kmod | min( 10.9 ; 5.8/kmod ) |
| PPD90/70G | 10 | CNA Ø4.0x40 | min( 94.8 ; 54.5/kmod ) | min( 18.4 ; 10.4/kmod ) | 5.5/kmod | min( 14.6 ; 10.8/kmod ) |
| PPD100/70G | 10 | CNA Ø4.0x40 | 40.9/kmod | 8.7/kmod | 3.7/kmod | 5.8/kmod |
| PPD120/90G | 12 | CNA Ø4.0x40 | 54.5/kmod | 9.4/kmod | 7.2/kmod | 11.4/kmod |
| PPD140/90G | 12 | CNA Ø4.0x40 | min( 102.2 ; 54.5/kmod ) | 7.8/kmod | 7.2/kmod | 11.4/kmod |
Vereinfachte charakteristische Werte
- (1) Niveau; (2) vent dominant
Commencer l’installation par le coté opposé au vent dominant (Bord gauche ou droit). Prenez bien votre temps pour installer correctement ce premier panneau. Assurez-vous qu’il soit bien d’aplomb pour maintenir l’alignement des prochains panneaux.
Assurez-vous que vous n’avez pas fixé définitivement ou temporairement les nervures sur les extrémités des panneaux avant qu’ils ne soient superposés et alignés sur un panneau adjacent.
| Referenzen | Charakteristische Werte - Holzverbindung auf starrem Träger | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | R1.k* | |||||
| Anzahl | Typ | Beton | R2.k* | R3.k* | R4.k* | |
| C20/25 | ||||||
| PPD70/70G | 10 | CNA Ø4.0x40 | 58.4 | 18.4 | 5.1 | 8.2 |
| PPD80/70G | 10 | CNA Ø4.0x40 | 58.4 | 16.2 | 5.2 | 8.2 |
| PPD90/70G | 10 | CNA Ø4.0x40 | 77.8 | 14.8 | 7.8 | 15.4 |
| PPD100/70G | 10 | CNA Ø4.0x40 | 58.4 | 12.4 | 5.2 | 8.2 |
| PPD120/90G | 12 | CNA Ø4.0x40 | 77.8 | 13.4 | 10.2 | 16.2 |
| PPD140/90G | 12 | CNA Ø4.0x40 | 77.8 | 11.1 | 10.2 | 16.2 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.
Umsetzung
Befestigungen
Auf Holz :
- CNA-Kammnägel4,0.
- Bolzen Ø12.
- Sechskant-Holzschrauben Ø12 mm.
Auf Beton :
- Chemische Versiegelung mit AT-HP-Verbundmörtel.
Der Abstand zwischen der Platine und dem Beton sollte max. 50 mm betragen.
Installation
Obere Platte :
1. Setzen Sie den Pfosten in den Pfostenträger,
2. Befestigen Sie den Pfostenträger am Pfosten.
Fußplatte :
1. Befestigen Sie den Pfostenträger am Pfosten,
2. Bohren Sie senkrecht in die Halterung, mit dem empfohlenen Durchmesser und der empfohlenen Tiefe,
3. Setzen Sie den Pfosten auf und befestigen Sie ihn mit einer Schraube am Boden,
4. Der Pfostenträger kann auch in den Beton eingegossen werden, wenn dieser gegossen wird.

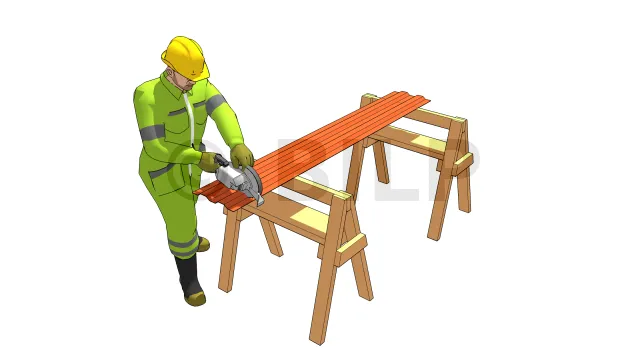

Même si le revêtement est en métal, il n’est pas difficile de le couper. Les tôles ondulées ou galvanisées se coupent facilement avec une scie circulaire dotée d’une lame de coupe spéciale pour métal facile à trouver dans les quincailleries. N’oubliez pas d’utilisez des protections comme des gans et des lunettes.

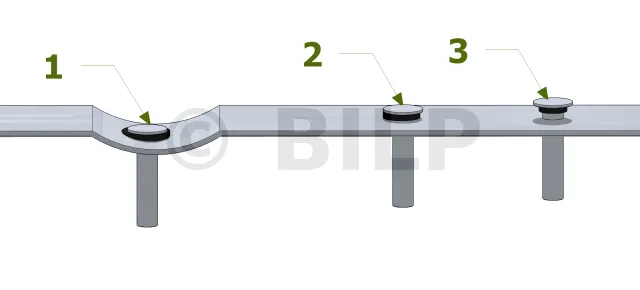

- (1) Trop bas; (2) Rondelle comprimé; (3) Trop élevé
Les panneaux métalliques doivent être fixés par des pointes galvanisées (clous ou tire-fonds) avec des rondelles en caoutchouc ou des vis à tête hexagonale. La longueur des pointes doit être bien choisie de manière à ce que ces dernières ne dépassent pas les pannes lors du clouage. De plus, évitez de ne pas trop enfoncer les pointes pour ne pas endommager les caoutchouc ou comprimer les rondelles. Si les pointes sont trop élevées, la fixation pourrait lâcher et il est possible que le vent emporte le revêtement. De même, l’humidité pourrait s’infiltrer sous les rondelles.
