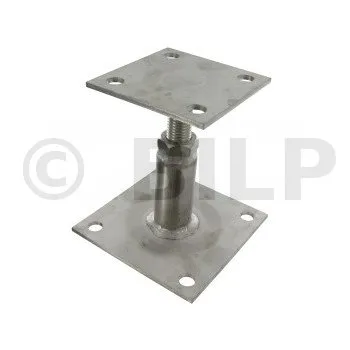

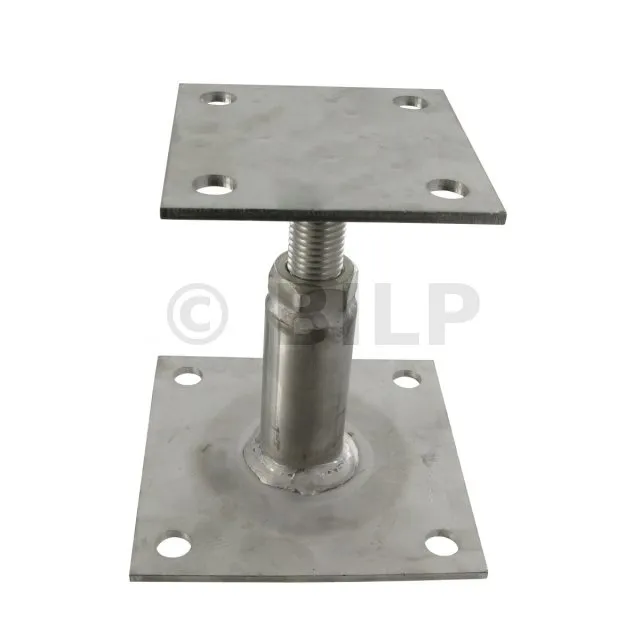

verstellbarer Stützenfuß aus EDELSTAHL - Réf. PPRIX

PPRIX-Stützenfüße sind höhenverstellbar. Sie sind einfach und schnell zu installieren und können vor Ort angepasst werden. Das Modell aus rostfreiem Stahl wird in korrosiven Atmosphären empfohlen.

AUF LAGER
Sofortiger Versand verfügbar für 10 Einheiten verfügbar.
129€90
  inkl. MWST  / Pfostenträger

  • Referenz
    PPRIX
  • Herstellung
    Französisch
  • Material
    Rostfreier Stahl 316L gemäß DIN 10088-2
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm
  • Breite (A)
    100mm
  • Breite (B)
    100mm
  • Höhe (F)
    100 bis 160mm
  • Breite (D)
    130mm
  • Breite (E)
    130mm
  • Bohrungen der Kopfplatte
    4Ø12mm
  • Bohrungen der Bodenplatte
    4Ø12mm
  • Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp
    Auf Pfosten : 4Ø10mm - auf Beton : 4Ø10mm
  • Maximal zulässige Belastung in Druckrichtung
    2.02 Tonnen

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Stoff :

  • Rostfreier Stahl 316L gemäß NF EN 10088-2
  • Dicke 4 mm

Vorteile :

  • Erfordert keine Bearbeitung,
  • Vor Ort justierbar.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Brettschichtholz, Beton,
  • Nebenträger : Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereich :

  • Markisenpfosten,
  • Pergola,
  • Veranda.

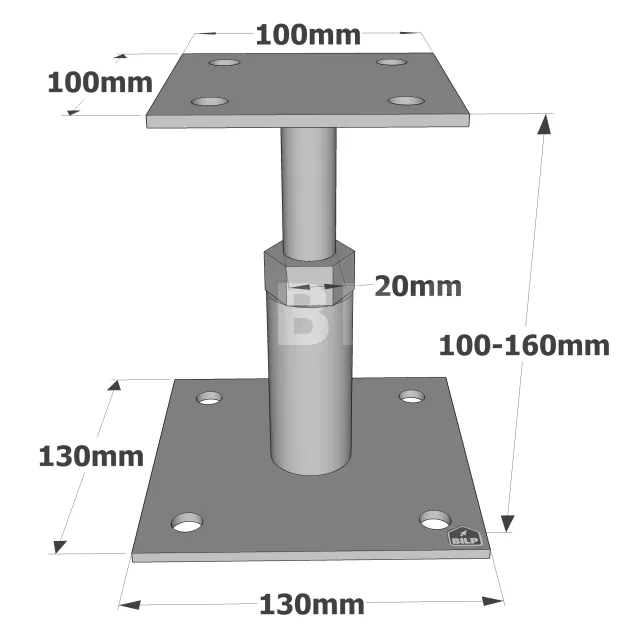

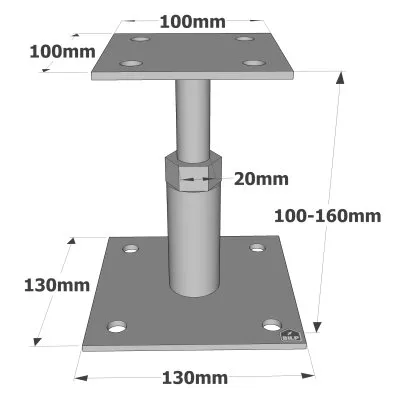

Abmessungen


Bruno mit dem Dickenhobel
Zen-Hütte
ReferenzenAbmessungen [mm]Bohrungen hohe PlatteBohrungen Bodenplatte
A B D E F G t Ø12 Ø12
PPRIX 100 100 130 130 100 - 160 20 4 4 4

Charakteristische Werte - Holz auf Beton

ReferenzenBefestigungenKennwerte - Holz C24 [kN]
Am Pfosten Am Beton R1,k
Menge Typ Menge Typ
PPRIX 4 Ø10 4 Ø10* 36 / kmod^0.5

* Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betontyp, Achsabstand und Randabständen zu wählen sind.

Vereinfachte charakteristische Werte - Holz auf Beton

ReferenzenBefestigungenVereinfachte Kennwerte - Holz C24 [kN]
Auf Pfosten Am Beton R1,k**
Menge Typ Menge Typ
PPRIX 4 Ø10 4 Ø10* 43

* Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betontyp, Achsabstand und Randabständen zu wählen sind.

** Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer Annahme der Belastungsdauer und der Nutzungsklasse basieren (Mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Für andere Ladezeiten und Serviceklassen lesen Sie bitte ETE-07/0285.

Ausführung

Befestigungen

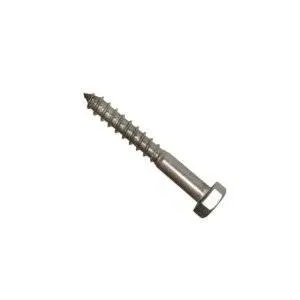

Auf Holzpfosten :

Am Beton :

  • Mechanischer Dübel : Ankerdübel BOAX-II M10-92/10 A4,
  • Chemische Verankerung : Harz AT-HP + Gewindestange LMAS M10-120/25 A4.

Verlegung

oberer Teil :
1. Setzen Sie den Pfosten in den Stützenfuß,
2. Befestigen Sie den Stützenfuß an dem Pfosten.

unterer Teil :
1. Befestigen Sie den Stützenfuß an dem Pfosten,
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe,
3. Installieren Sie den Mast und schließen Sie die Bodenbefestigung mit Dichtungsmasse ab,
4. Der Stützenfuß kann auch zum Zeitpunkt des Gießens in den Beton eingebettet werden.

ACHTUNG : Pfosten mit einem maximalen Querschnitt von 200 x 200 mm.
