Passverbinder - Aluminium - Réf. ETB190-B

AUF LAGER
Sofortiger Versand verfügbar für 14 Einheiten verfügbar.
72€01
  inkl. MWST  / Balkenträger

  • Referenz
    ETB190-B
  • Herstellung
    französisch
  • Material
    Aluminium EN AW-6082 T-6 gemäß NF EN 755-2:2000
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    220mm
  • Maximale Höhe des Nebenträgers aus Holz
    300mm
  • Mindestbreite des Nebenträgers aus Holz
    90mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    19
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    11
  • Holz-/Holzbefestigung - Träger/Trägertyp
    Hauptträger : 19 x CNA ; Nebenträger : 11x Schrauben 5,0x80mm
  • Holz-/Holzbefestigung - Pfosten-/Trägertyp
    Hauptträger : 12 x CNA4.0X50; Nebenträger : 9 x Schrauben 5,0x80mm
  • Höhe (D)
    165mm
  • Höhe (C)
    138mm
  • Dicke
    männlicher Teil : 6mm - weiblicher Teil : 10mm

ETB-Produkt-Video

Passverbinder

Der ETB Aluminium- Passverbinder ein innovativer und sehr diskreter Verbinder. Er ermöglicht die Nachahmung der Ästhetik einer traditionellen Passverbinderverbindung ohne deren Nachteile. Die Vormontage in der Werkstatt wird für eine schnelle Montage auf der Baustelle empfohlen.

Eigenschaften :

Leistungserklärugen : FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245

Werkstoff :

  • Aluminium EN AW-6082 T-6 gemäß der Norm DIN EN 755-2:2000,
  • Dicke : 6 mm für den männlichen Teil und 10 mm für den weiblichen Teil.

Vorteile :

  • Unsichtbare Verbindung mit oder ohne Senkungen,
  • In zahlreichen Anwendungen einsetzbar,
  • Einbaudemonstration in der Rubrik Ressourcen/Videos,
  • Feuerbeständigkeit 1/2 Stunde oder 1 Stunde bei Einhaltung bestimmter Empfehlungen. Weitere Informationen finden Sie in unserer Dokumentation Feuerwiderstand - Zuverlässigkeit und Verbinder.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz.
  • Nebenträger : Massivholz, Verbundholz, Leimholz, ...

Anwendungsbereiche :

  • Balken auf Hauptträger,
  • Balken auf Pfosten

Technische Daten

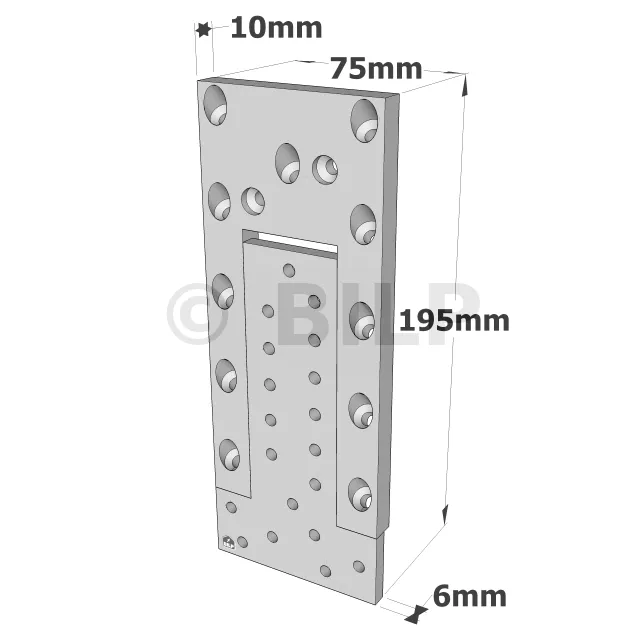

Abmessungen

Découper les éléments

Bien suivre les plans pour réaliser des découpes de bonnes dimensions.
Créer des lignes de repère sur les lisses

Bien aligner les deux lisses (basse et haute), mesurer à l’aide d’un mètre, tracer ensuite les lignes de repères avec un équerre et un crayon. Cela facilitera la fixation des montants après.


ReferenzenTrägerabmessungen [mm]Abmessungen [mm]Bohrungen auf den HauptträgerBohrungen auf den Nebenträger
Breite Höhe A B C D Ep1 Ep2 Ø5 Ø5.4
Min. Min. Max.
ETB90-B 70 115 150 90 60 58 69 6 10 6 4
ETB120-B 70 150 200 121 60 85 95 6 10 9 6
ETB160-B 70 185 250 166 60 95 130 6 10 11 8
ETB190-B 90 220 300 195 75 138 165 6 10 19 11
ETB230-B 90 255 350 230 75 138 200 6 10 19 14

Charakteristische Werte - Balken auf Tragbalken

ReferenzenBefestigungenCharakteristische Werte - Holz C24 [kN]
Hauptträger Nebenträger R1,k
Anzahl Typ Anzahl Typ CNA Ø4,0 x 50 mm
ETB90-B 6 CNA* 4 Schrauben SPAX-S5,0x80 11.6
ETB120-B 9 CNA* 6 Schrauben SPAX-S5,0x80 16.7
ETB160-B 11 CNA* 8 Schrauben SPAX-S5,0x80 21.7
ETB190-B 19 CNA* 11 Schrauben SPAX-S5,0x80 28.9
ETB230-B 19 CNA* 14 Schrauben SPAX-S5,0x80 34.8

CNA* verweist auf die Spalten "charakteristische Merkmale" in der Tabelle für die verschiedenen Arten von Nägeln, die auf dem Hauptträger verwendet werden können.

Charakteristische Merkmale - Balken auf Pfosten

ReferenzenBefestigungenCharakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k
Anzahl Typ Anzahl Typ
ETB90-B 6 CNA Ø4,0 x 50 mm 4 Schrauben SPAX-S5,0x80 11.6
ETB120-B 9 CNA Ø4,0 x 50 mm 6 Schrauben SPAX-S5,0x80 16.7
ETB160-B 11 CNA Ø4,0 x 50 mm 8 Schrauben SPAX-S5,0x80 21.7
ETB190-B 12 CNA Ø4,0 x 50 mm 9 Schrauben SPAX-S5,0x80 24.1
ETB230-B 12 CNA Ø4,0 x 50 mm 10 Schrauben SPAX-S5,0x80 25.6

Umsetzung

Befestigungen
Um die Lasten zu gewährleisten, müssen die verwendeten Nägeln und Schrauben der ETA-04/0013 und den unten angegebenen Empfehlungen entsprechen:
Eurocode 5 erlaubt die Verwendung von Nägeln und Schrauben, die nicht CE-gekennzeichnet sind. Dies führt jedoch zu einer erheblichen Verringerung der Lasten. Beziehen Sie sich auf die Berechnungen der Befestigungen in Eurocode 5. Wenden Sie sich an unsere technische Abteilung.

Auf Nebenträger :

Auf Hauptträger:

Installation
Die Montage der ETB-Passverbinder wird durch die Verwendung einer ab Lager erhältlichen Montageschablone vereinfacht. Die Ansenkung wird mit einem Fräser Ø16 mm und einer Unterlegscheibe Ø30 mm vorgenommen.

Schritt 1: Montage des männlichen Teils des ETB an den Hauptträger:
1. Legen Sie die Schablone so an, dass die rechte Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Position stimmt.

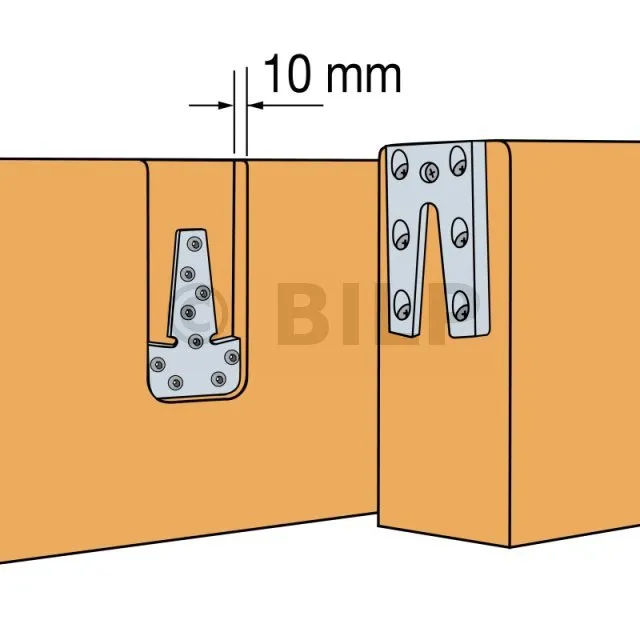

2. Führen Sie die Senkung mit einem ∅16-Fräser und einer ∅30-Scheibe bis zu einer Tiefe von 10 mm durch. Um Bewegungen während der Bearbeitung zu vermeiden, können Sie die Schablone mithilfe der dafür vorgesehenen Bohrung auf den Balken schrauben.
3. Befestige die ETB-Patrize am unteren Teil der Senkungen mit Kammnägeln CNA Ø4,0 x 50 mm oder Schrauben CSA Ø5,0 x 40 mm.

Schritt 2 : Montage der ETB-Buchse am Nebenträger :

1. Legen Sie die Schablone so an, dass die schräge Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Schablone in die richtige Position gebracht wird.

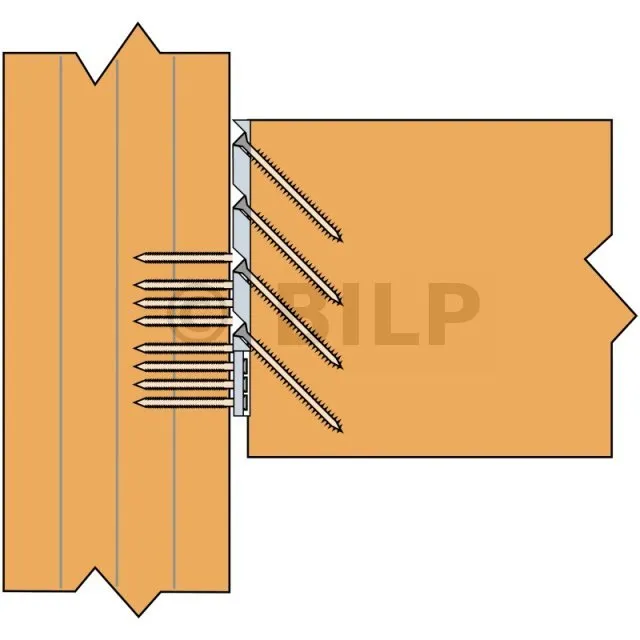

2. Befestigen Sie die Matrize auf dem Nebenträger und stützen Sie sich dabei auf die Schablone, damit sie sich beim Verschrauben nicht bewegt. Die Schablone kann auch auf den Träger geschraubt werden, um zu verhindern, dass sie sich während des Vorgangs bewegt. Die Befestigung erfolgt mit Hilfe von Schrauben SPAX-S5,0x80, die in einem Winkel von 45° positioniert sind.

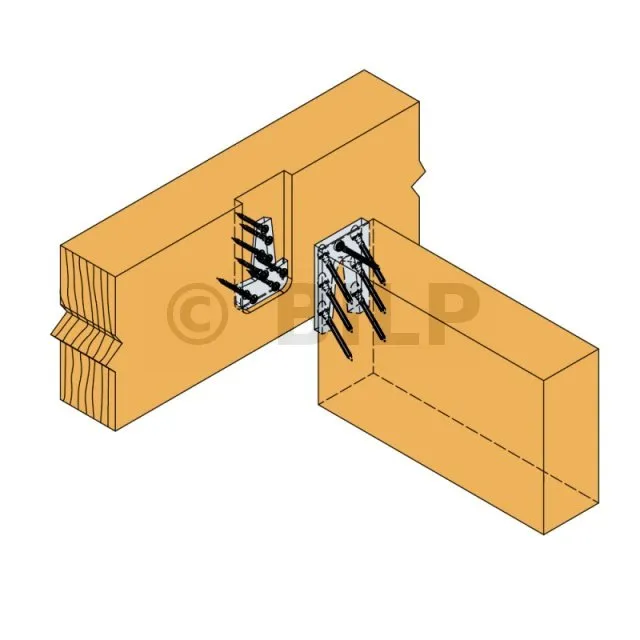

Schritt 3: Endmontage
1. Fügen Sie den männlichen und den weiblichen Teil zusammen,
2. Die Endmontage ist dann völlig unsichtbar!
