Gekerbte Spitze 4,0 x 50 mm – Schachtel mit 250 Spitzen - Réf. CNA4.0X50

bald VERFÜGBAR
Versand unter 10 Tagen.
16€83
  inkl. MWST  / Schachtel mit 250 Nägeln
    • 4.4mm
    • 50mm
    • Stahl galvanisch verzinkt gemäß EN 2081.
    • 250 Nägel
  • Andere Wahlmöglichkeiten

  • Referenz
    CNA4.0X50
  • Herstellung
    französisch
  • Marke
    Simpson Strong-Tie
  • EAN Code
    5701953212209
  • Durchmesser des Kopfs
    7mm
  • Länge des Gewindes
    35mm

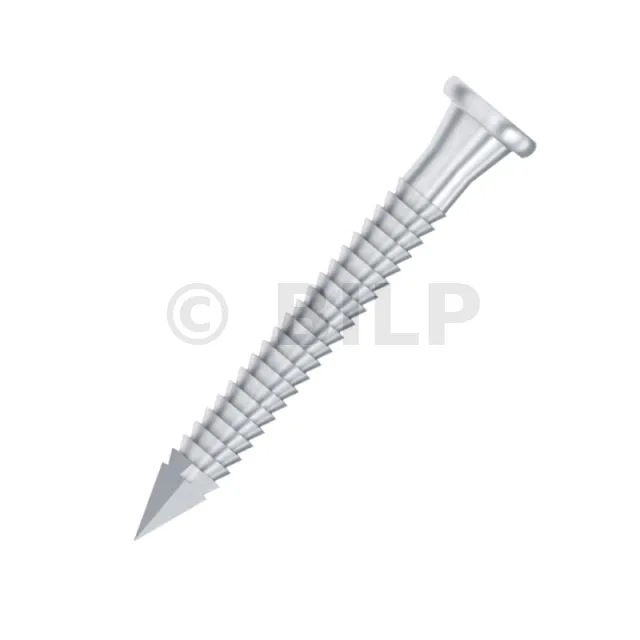

Galvanisch Verzinkter Kammnagel

CNA galvanisch verzinkte Kammnägeln werden für strukturelle Montagen von Simpson Strong-Tie Verbindern empfohlen. Alle unsere Tests wurden mit dieser Art von Nägeln durchgeführt. Für mehr Rückverfolgbarkeit auf den Baustellen sind sie mit einem ≠-Stempel versehen, eine Qualitätsgarantie ohnegleichen.

Eigenschaften

Technische Zulassungen : ETA-04/0013
Leistungserklärung : DE-DoP-e04/0013

Werkstoff

  • Galvanisch verzinkter Stahl nach EN 2081.

Vorteile

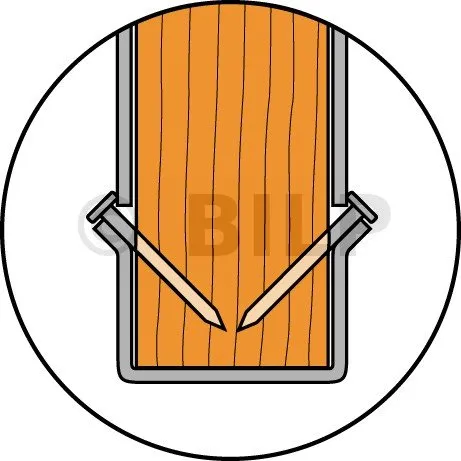

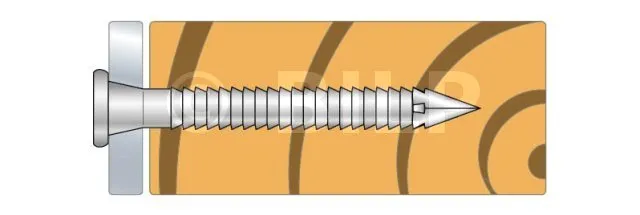

  • Die konische Form unter dem Kopf ermöglicht den vollständigen Kontakt des Nagels mit dem Loch,
  • Hohe Reißfestigkeit.

Anwendungen

Träger

  • Haupttrager : Massivholz, Verbundholz, Leimholz.
  • Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche

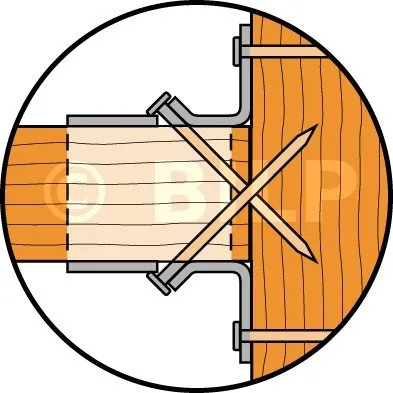

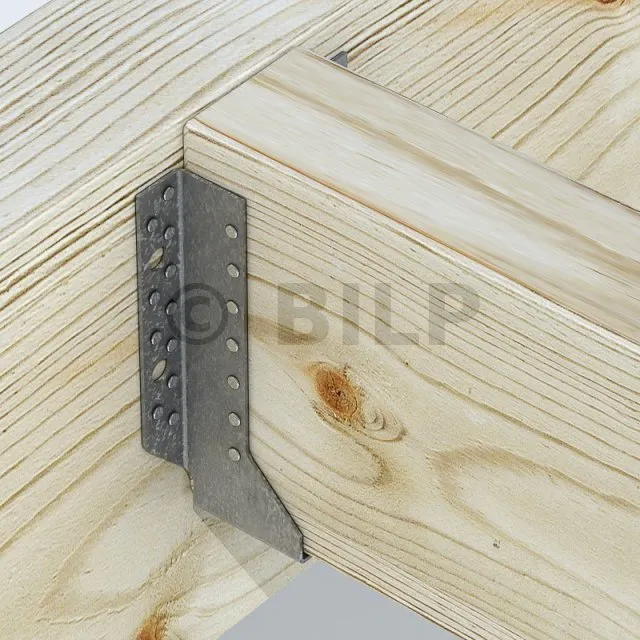

  • Befestigen von Strukturbalkenschuhen,
  • Montagewinkel,
  • Windrispenband und Lochbleche...

Technische Daten

Dimensions closoirs
Vue bardage 1
ArtikelAbmessungen [mm]Menge pro Schachtel
l lg d dh ht
CNA3,1X35-HV 35 21.4 3.1 6.2 1 2000
CNA3.7X50 50 34.5 3.7 7.4 1.4 250
CNA4,0X35/100/B 35 20 4.4 7 1.5 100
CNA4,0X35 35 20 4.4 7 1.5 250
CNA4,0X35-HV 35 20 4.4 7 1.5 1500
CNA4,0X40 40 25 4.4 7 1.5 250
CNA4,0X40-FR 40 25 4.4 7 1.5 1500
CNA4,0X50/100/B 40 35 4.4 7 1.5 100
CNA4,0X50 50 35 4.4 7 1.5 250
CNA4,0X50-HV 50 35 4.4 7 1.5 1500
CNA4,0X60 60 45 4.4 7 1.5 250
CNA4,0X60-HV 60 45 4.4 7 1.5 1000
CNA4,0X75 75 59 4.4 7 1.5 250
CNA4,0X75-HV 75 59 4.4 7 1.5 1000
CNA4,0X100 100 65 4.4 7 1.5 250

Mechanische Eigenschaften

ArtikelCharakteristische Querkraft Rlat,k in Abhängigkeit von der Stahldicke [kN]Charakteristische Zugkraft Rax,k [kN]
1,2 mm 1,5 - 2,0 mm 2,5 - 4,0 mm
CNA3,1X35-HV - - - -
CNA3.7X50 1.9 1.9 1.9 0.9
CNA4,0X35/100/B 1.7 1.7 1.6 0.6
CNA4,0X35 1.7 1.7 1.6 0.6
CNA4,0X35-HV 1.7 1.7 1.6 0.6
CNA4,0X40 1.9 1.9 1.8 0.7
CNA4,0X40-FR 1.9 1.9 1.8 0.7
CNA4,0X50/100/B 2.2 2.2 2.2 1
CNA4,0X50 2.2 2.2 2.2 1
CNA4,0X50-HV 2.2 2.2 2.2 1
CNA4,0X60 2.4 2.4 2.4 1.2
CNA4,0X60-HV 2.4 2.4 2.4 1.2
CNA4,0X75 2.5 2.5 2.5 1.5
CNA4,0X75-HV 2.5 2.5 2.5 1.5
CNA4,0X100 2.5 2.5 2.5 1.4


Diese Werte sind für Holz der Nutzungsklasse C24 angegeben. Für andere Klassen multiplizieren Sie die Werte mit den Durchgangskoeffizienten aus der folgenden Tabelle. Diese Werte sind nach ETE-04/0013 und für Blechdicken von 1,5 bis 4 mm angegeben.

|DURCHLÄSSIGKEITSKOEFFIZIENTE|Nutzungsklasse des Holzes|<|<|<|<|
| |C14|C18|C24|C30 oder GL24|SCL|
|Querkraft|0,87|0,95|1,00|1,05|1,16|
|Zugkraft|1,00|1,00|1,00|1,00|1,00|
