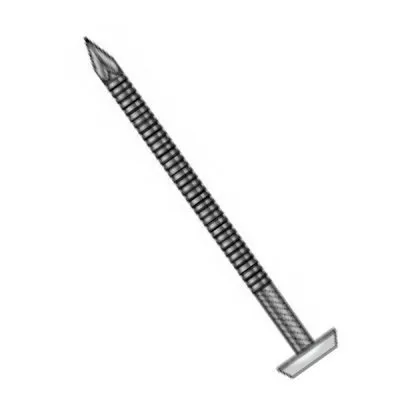

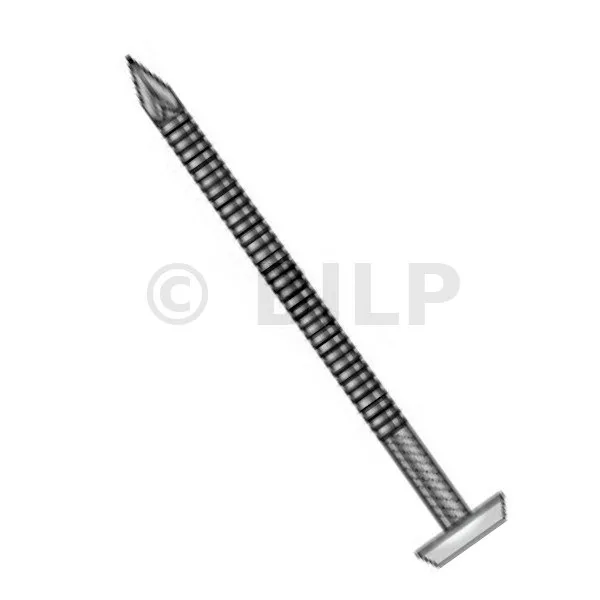

Ringförmige Spitze mit weiß umspritztem Polymerkopf – Edelstahl A4
Merkmale
Leistungserklärungen: FR-DoP-h18-0004-S1.0.pdf
Gegenstand
- Schrauben: Edelstahl A4 (316) gemäß NF EN 10088,
- Weißer umspritzter Kopf: Polymer.
Vorteile :
- Bessere Reißfestigkeit dank gewelltem Körper,
- Unzerbrechlicher weißer Polymerkopf, wetter- und UV-beständig.
Anwendungen:
Unterstützung

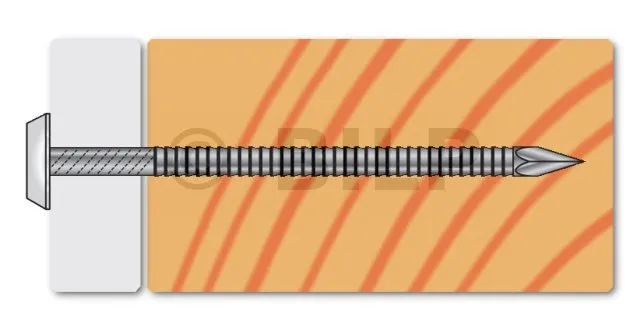

- Befestigung von PVC auf Holz,
- Befestigung der Blende am Holz.
Einsatzbereiche
- PVC-Verkleidungen und -Streifen zum Nageln,
- PVC-Traufe,
- Tür- und Fensterprofile,
- Mobilheime.
Technische Daten

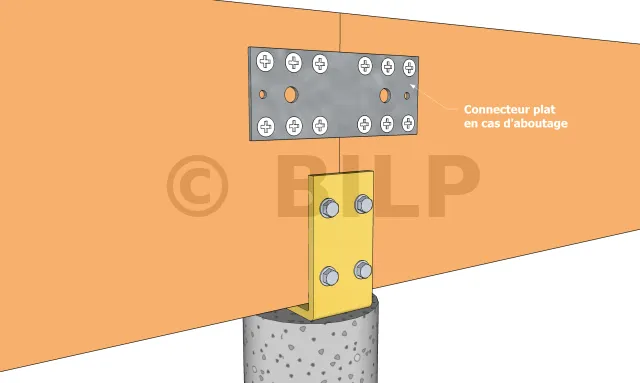

au moyen de tirefonds D8 ou de vis D6. En cas d’aboutage de deux poutres, fixer un connecteur métallique plat pour améliorer la cohésion.

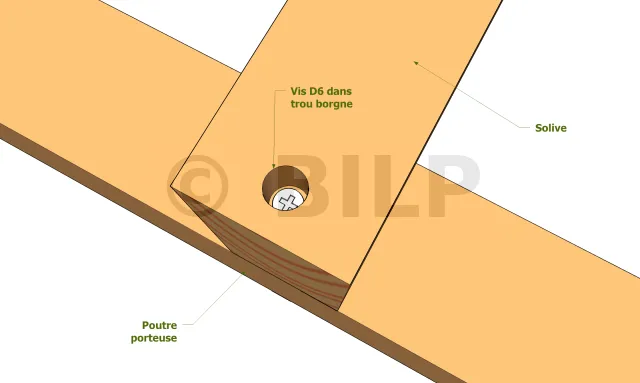

Wenn es die Höhe des Balken erlaubt, kann man die Schrauben von oben am Balken befestigen. Die Schraube muss mindestens 4 cm in den Balken eindringen. Im Handel sind leicht Holzschrauben mit einer Länge von bis zu 150 mm erhältlich. Damit lassen sich auch Balken mit einer Höhe von 110 mm oder weniger befestigen. Man kann auch ein Sackloch in die Oberseite schneiden, sodass der Kopf der Schraube in den Balken hineinragt. Auf diese Weise ist es möglich, Balken mit einer Höhe von 170 mm zu befestigen.

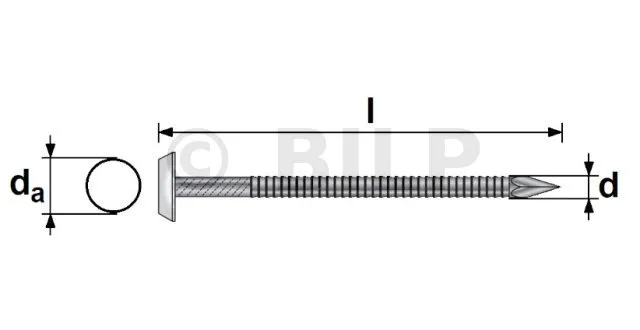

| Referenzen | Abmessungen [mm] | ||
|---|---|---|---|
| d | l | dh | |
| NPHWS2.00X30 | 2 | 30 | 6 |
| NPHWS2.00X40 | 2 | 40 | 6 |
| NPHWS2.00X30 | 2.7 | 50 | 9 |
| NPHWS2.00X40 | 3.4 | 65 | 12 |
Charakteristische Eigenschaften
|Referenzen|Charakteristische Eigenschaften|<|<|<|
| |Charakteristisches plastisches Fließmoment – My,k [My.k] [Nm]|Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [ N/ mm²]|Charakteristischer Kopfkreuzungswiderstandsparameter - fhead,k [fhead.k] [N/mm²]|Charakteristischer Zugwiderstand - ftens,k [ftens.k] [kN]|
|NPHWS2.00X30|4.6|11.4|9.3|5.6|
|NPHWS2.00X40|4.6|11.4|9.3|5.6|
|NPHWS2.00X30|4.6|11.4|9.3|5.6|
|NPHWS2.00X40|4.6|11.4|9.3|5.6|
