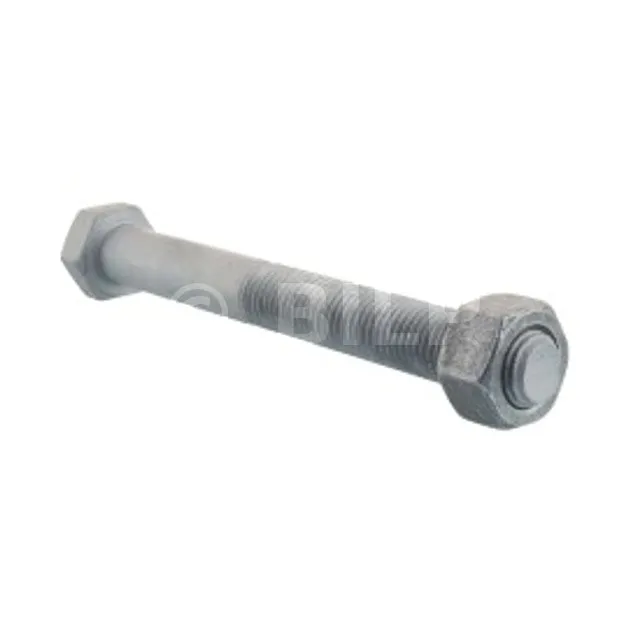

Konstruktionsschrauben und -muttern mit Sechskantkopf

Große Rundkopfschraube – Vollgewinde - Réf. 48206

AUF LAGER

Sofortiger Versand verfügbar für 31 Einheiten verfügbar.

2€⁰⁶

inkl. MWST / Schraubenbolzen

Durchmesser :
Länge :
Verpackung :

Beschreibung
Eigenschaften

Referenz
Herstellung
Französisch
Material
Feuerverzinkter Stahl der Klasse 4.8, Schraubenbolzen entsprechend der Norm NF E 27-341 vom Mai 1973, Muttern entsprechend der Norm NF E 25-404 vom September 1983
Marke
SIMPSON Strong-Tie
Gewinde Stile
100mm

Sechskantschraube

Les boulons de charpente à tête hexagonalewerden in Schraubverbindungen eingesetzt. Der Widerstand des letzteren kann nach Eurocode 5 berechnet oder durch den Einsatz mechanischer Monteure vom Bulldog- oder Ringtyp sogar erhöht werden.

Merkmale

Leistungserklärungen:FR-DoP-h10/0003
Gegenstand

Feuerverzinkter Stahl der Klasse 6.8
Schrauben entsprechen der Norm NF EN ISO 4014:2011,
Muttern entsprechen der Norm NF EN ISO 4032:2012.

Vorteile :

Die Feuerverzinkungsbeschichtung ermöglicht den Einsatz der Schrauben in der Nutzungsklasse 3 im Sinne des Eurocode 5,
Materialbeständigkeit: (Klasse 6.8)
Grenzgrenze σr = 600 MPa
Streckgrenze σe = 480 MPa,

Materialbeständigkeit: (Klasse 5.6)
Grenzgrenze σr = 500 MPa
Streckgrenze σe = 300 MPa.

Anwendungen:

Unterstützung

Träger: Massivholz, Verbundholz, Brettschichtholz, Stahl.
Porté: Massivholz, Verbundholz, Brettschichtholz, Stahl.

Einsatzbereiche

Rahmenschuhe,
Verstärkte gemischte Klammern,
Pfostenfüße.

Technische Daten

Abmessungen

Constituants de la charpente de toiture

Vue de FACE

	Befestigungsmaße [mm]
Referenzen	d	l	lg	SW
BSH12/180	12	180	100	18
BSH12/200	12	200	100	18
BSH12/240	12	240	100	18
BSH18/180	16	180	100	24
BSH16/200	16	200	100	24
BSH16/240	16	240	100	24
BSH16/300	16	300	100	24
BSH18/180	18	180	100	27
BSH18/200	18	200	100	27
BSH18/240	18	240	100	27
BSH18/300	300	100	27
BSH18/325	18	325	100	27
BSH18/350	18	350	100	27
BSH18/375	18	375	100	27
BSH18/450	18	450	100	27
BSH20/180	20	180	100	30
BSH20/240	20	240	100	30
BSH20/300	20	300	100	30

Charakteristische Eigenschaften

	Charakteristische Eigenschaften
Referenzen	Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm]
BSH12/180	95.9
BSH12/200	95.9
BSH12/240	95.9
BSH16/180	202.7
BSH16/200	202.7
BSH16/240	202.7
BSH16/300	202.7
BSH18/180	275.3
BSH18/200	275.3
BSH18/240	275.3
BSH18/300	275.3
BSH18/325	275.3
BSH18/350	275.3
BSH18/375	275.3
BSH18/450	275.3
BSH20/180	362.1
BSH20/240	362.1
BSH20/300	362.1
