Konstruktionsschrauben und -muttern mit Sechskantkopf

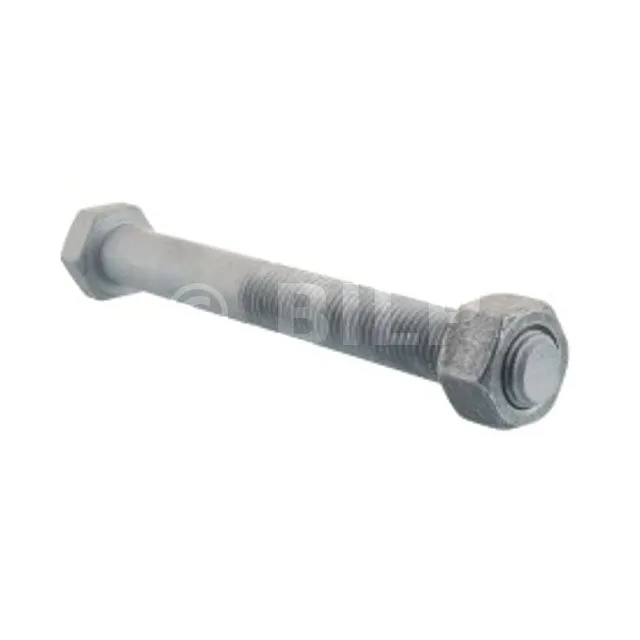

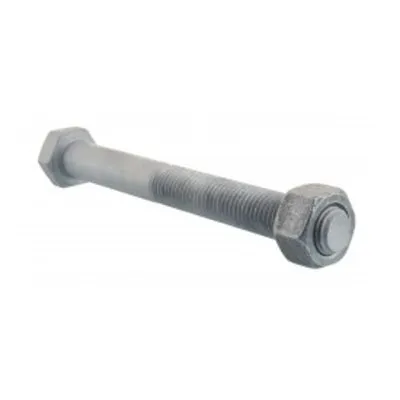

Sechskantschraube

Les boulons de charpente à tête hexagonalewerden in Schraubverbindungen eingesetzt. Der Widerstand des letzteren kann nach Eurocode 5 berechnet oder durch den Einsatz mechanischer Monteure vom Bulldog- oder Ringtyp sogar erhöht werden.

Merkmale

Leistungserklärungen: FR-DoP-h10/0003
Gegenstand

  • Feuerverzinkter Stahl der Klasse 6.8
  • Schrauben entsprechen der Norm NF EN ISO 4014:2011,
  • Muttern entsprechen der Norm NF EN ISO 4032:2012.

Vorteile :

  • Die Feuerverzinkungsbeschichtung ermöglicht den Einsatz der Schrauben in der Nutzungsklasse 3 im Sinne des Eurocode 5,
  • Materialbeständigkeit: (Klasse 6.8)
    Grenzgrenze σr = 600 MPa
    Streckgrenze σe = 480 MPa,
  • Materialbeständigkeit: (Klasse 5.6)
    Grenzgrenze σr = 500 MPa
    Streckgrenze σe = 300 MPa.

Anwendungen:

Unterstützung

  • Träger: Massivholz, Verbundholz, Brettschichtholz, Stahl.
  • Porté: Massivholz, Verbundholz, Brettschichtholz, Stahl.

Einsatzbereiche

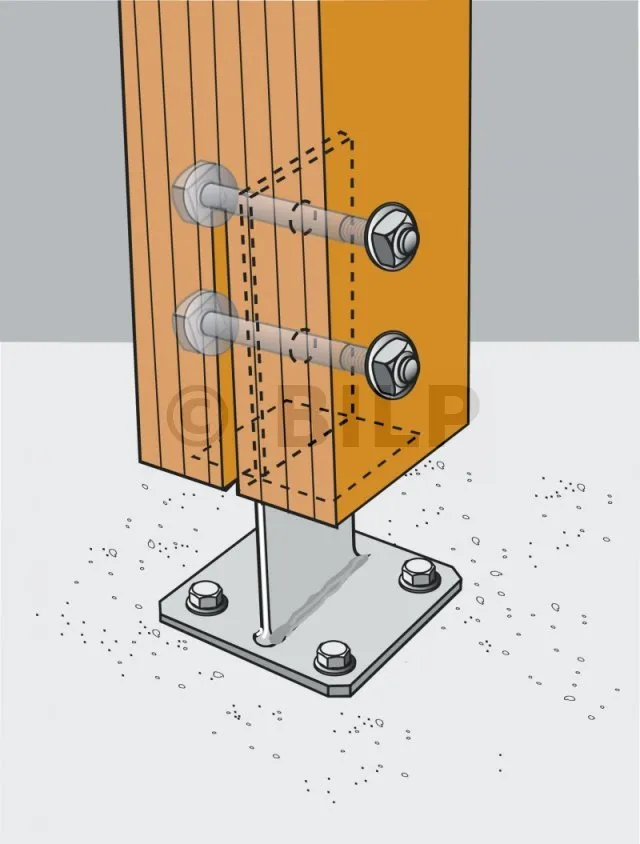

  • Rahmenschuhe,

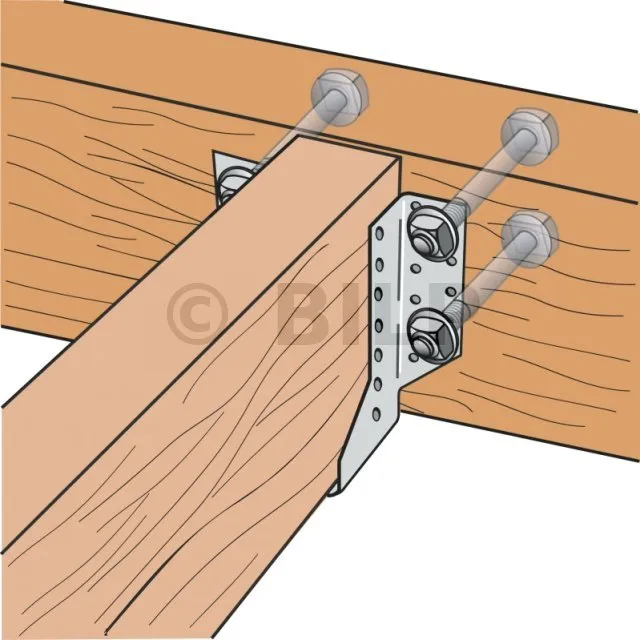

  • Verstärkte gemischte Klammern,
  • Pfostenfüße.

Technische Daten

Abmessungen

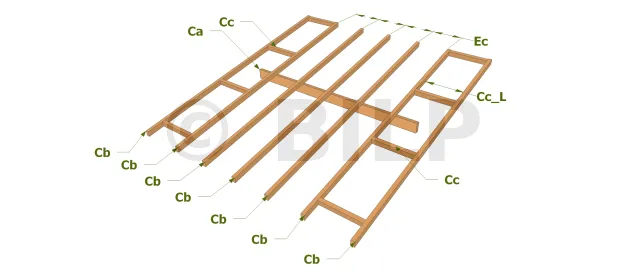

Constituants de la charpente de toiture

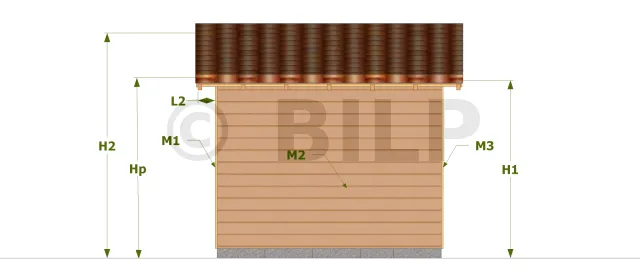

Vue de FACE
Befestigungsmaße [mm]
Referenzen d l lg SW
BSH12/180 12 180 100 18
BSH12/200 12 200 100 18
BSH12/240 12 240 100 18
BSH18/180 16 180 100 24
BSH16/200 16 200 100 24
BSH16/240 16 240 100 24
BSH16/300 16 300 100 24
BSH18/180 18 180 100 27
BSH18/200 18 200 100 27
BSH18/240 18 240 100 27
BSH18/300 300 100 27
BSH18/325 18 325 100 27
BSH18/350 18 350 100 27
BSH18/375 18 375 100 27
BSH18/450 18 450 100 27
BSH20/180 20 180 100 30
BSH20/240 20 240 100 30
BSH20/300 20 300 100 30

Charakteristische Eigenschaften


Charakteristische Eigenschaften
Referenzen Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm]
BSH12/180 95.9
BSH12/200 95.9
BSH12/240 95.9
BSH16/180 202.7
BSH16/200 202.7
BSH16/240 202.7
BSH16/300 202.7
BSH18/180 275.3
BSH18/200 275.3
BSH18/240 275.3
BSH18/300 275.3
BSH18/325 275.3
BSH18/350 275.3
BSH18/375 275.3
BSH18/450 275.3
BSH20/180 362.1
BSH20/240 362.1
BSH20/300 362.1


SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
