- Réf. PPSDT230

AUF LAGER
Sofortiger Versand verfügbar für 8 Einheiten verfügbar.
43€97
  inkl. MWST  / Pfostenträger
    • 44mm
    • GC (feuerverzinkt gemäß EN ISO 1461)
    • 176mm
    • 1 Stück
  • Andere Wahlmöglichkeiten

  • Referenz
    PPSDT230
  • Herstellung
    française
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm
  • Material
    Acier S253JR suivant NF EN 10025
  • Breite (B)
    80mm
  • Breite (D)
    130mm
  • Breite (E)
    130mm
  • Bohrungen der Kopfplatte
    2Ø13 - 1Ø17
  • Bohrungen der Bodenplatte
    4Ø14
  • Holzverbindung auf starrem Träger
    Auf Pfosten : 2 STD12; auf Beton : 4Ø12 ( Bolzen WA M12 ; Gewindestange M12); auf Stahl : Bolzen
  • Maximal zulässige Belastung in Druckrichtung
    2.80 Tonnen
  • Höhe (F)
    58mm

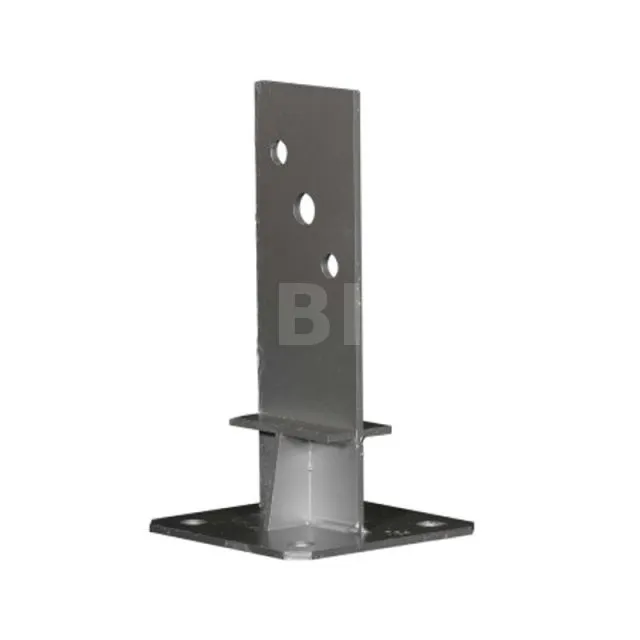

Pfostenträger im Steg mit Platte – PPSDT

Die Kernpfostenträger mit PPSDT-Typenschild ermöglichen die Erstellung diskreter und zuverlässiger Baugruppen. Ihre Kernkonstruktion gewährleistet das Heben von Lasten.

Merkmale :

Leistungserklärungen: FR-DoP-e07/0285
Technische Zulassungen: ETA-07/0285

Gegenstand :

  • S253JR-Stahl gemäß NF EN 10025.
  • Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.

Vorteile :

  • Speziell für die Aufnahme von Hebekräften konzipiert,
  • Hohe Korrosionsbeständigkeit.

Anwendungen

Unterstützung:

  • Träger: Holz, Beton, Stahl
  • Getragen: Massivholz, Verbundholz, Brettschichtholz (Pfosten max. 200 x 200)

Einsatzbereiche:

  • Markise,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Konsole.

Technische Daten

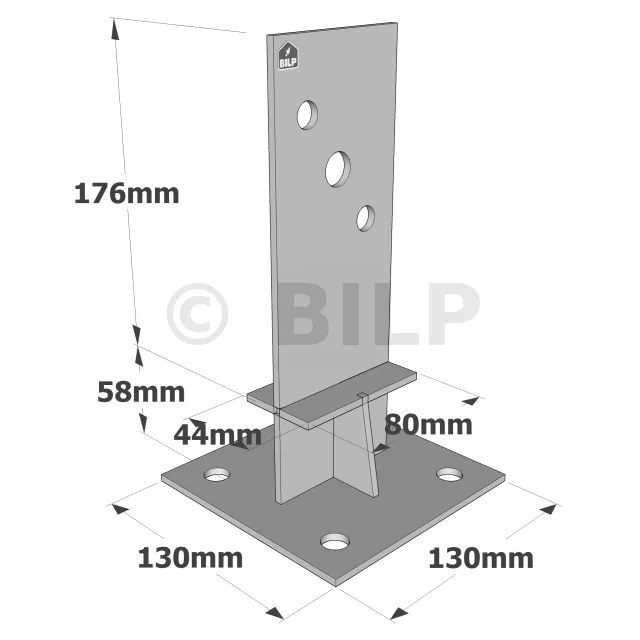

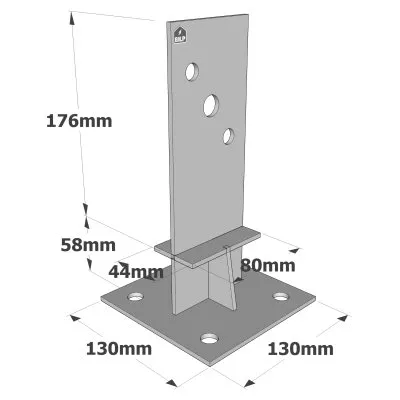

Abmessungen

Traditionelle Scheune
ReferenzenAbmessungen [mm]Hohe PlattenlöcherNiedrige Plattenlöcher
A B C D E F H t Ø13 Ø17 Ø14
PPSDT160 34 60 104 100 100 56 60 4 1 - 4
PPSDT230 44 80 176 13 130 58 80 4 2 1 4

Merkmalswerte

Traditionelle Scheune
ReferenzenKennwerte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte – Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k R3.k R4.k
Menge Typ Menge Typ
PPSDT160 1 STD12 4 Ø12* 40,5/kmod^0,5 8.4 5.5 7,0/kmod^0,5
PPSDT230 2 STD12 4 Ø12* 53,5/kmod^0,5 23 min(15;13,7/kmod) 9,3/kmod^0,5

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Achsabstand und Randabständen zu wählen.

Vereinfachte Kennwerte

ReferenzenVereinfachte Kennwerte - Holzverbindung auf starrem Träger
Befestigungen Vereinfachte Kennwerte – Holz C24 [kN]
Auf Pfosten Auf Beton R1.k* R2.k R3.k* R4.k *
Menge Typ Menge Typ
PPSDT160 1 STD12 4 Ø12** 45.3 8.4 5.5 7.9
PPSDT230 2 STD12 4 Ø12** 59.8 23 15 10.5

* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.

** Informationen zur Auswahl des richtigen Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,
je nach Betonart, Achsabstand und Randabständen zu wählen.

Durchführung

Befestigungen
Auf Holz:

  • Broschen STD12 ou STD16
  • Boulons Ø 12 mm ou 16 mm suivant perçages

Auf Beton:

Auf Stahl:

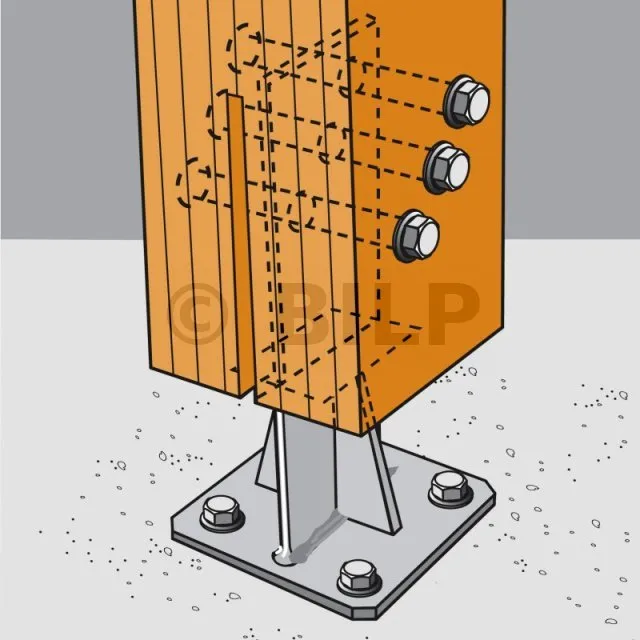

Einrichtung
Oberteil:
1. Machen Sie eine vertikale Kerbe im Kern des Pfostens (Breite abhängig von der Dicke des Kerns).
2. Identifizieren Sie die Position der Stifte (oder Bolzen) an den Seiten des Pfostens
3. Bohren Sie den Pfosten quer, um die Stifte einzuführen (Bohrdurchmesser abhängig vom Durchmesser des Stifts).
4. Positionieren Sie die Basis des Pfostens im Steg und setzen Sie die Stifte ein

Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden ab.

Anbringen des Rahmens
