T-Pfostenträger mit Schwert - Edelstahl A4 - Réf. PPSDT230IX

AUF LAGER
Sofortiger Versand verfügbar für 18 Einheiten verfügbar.
77€52
  inkl. MWST  / Pfostenträger
    • 44mm
    • EDELSTAHL (304 L gemäß EN 10088-2)
    • 176mm
    • 1 Stück
  • Andere Wahlmöglichkeiten

  • Referenz
    PPSDT230IX
  • Herstellung
    française
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm
  • Material
    Edelstahl 304L gemäß DIN EN 10088
  • Breite (B)
    80mm
  • Breite (D)
    130mm
  • Breite (E)
    130mm
  • Bohrungen der Kopfplatte
    2Ø13 - 1Ø17
  • Bohrungen der Bodenplatte
    4Ø14
  • Holzverbindung auf starrem Träger
    An Pfosten : 2 Edelstahlbolzen Ø12 oder Ø16 oder Edelstahlschrauben Ø12 mm oder 16 mm je nach Bohrung ; auf Beton : 4Ø12 (BOAX-II-Dübel M12-104/5 A4 ; Gewindestange M12) ; auf Stahl : Edelstahlschrauben Ø12
  • Maximal zulässige Belastung in Druckrichtung
    2.53 Tonnen
  • Höhe (F)
    58mm

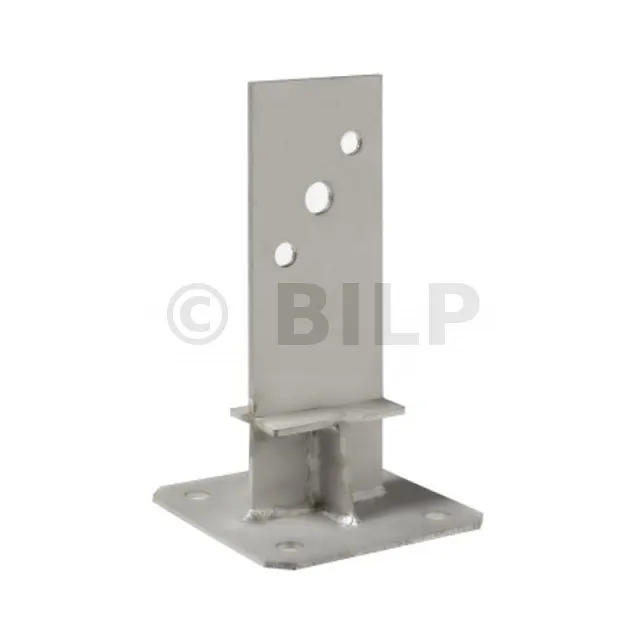

Kernpfostenfuß mit Platte – Edelstahl A4

Pfostenträger vom Typ PPSDTIX ermöglichen die Erstellung diskreter und zuverlässiger Baugruppen. Ihre Kernkonstruktion gewährleistet das Heben von Lasten. Edelstahlmodelle werden im Allgemeinen in korrosiven Atmosphären, aber unter sehr restriktiven Bedingungen empfohlen.

Merkmale

Leistungserklärungen: FR-DoP-e07/0285
Technische Zulassungen: ETA-07/0285

Gegenstand

  • Edelstahl 304L gemäß Norm EN 10088

Vorteile

  • Speziell für die Aufnahme von Hebekräften konzipiert,
  • Hohe Korrosionsbeständigkeit.

Anwendungen

Unterstützung

  • Carrier: Beton, Stahl, Holz...
  • Getragen: Massivholz, Verbundholz, Brettschichtholz (Pfosten maximal 200 x 200)...

Einsatzbereiche

  • Außenstrukturen,
  • Markise, Pergola, Veranda, Terrasse und Konsole...

Technische Daten

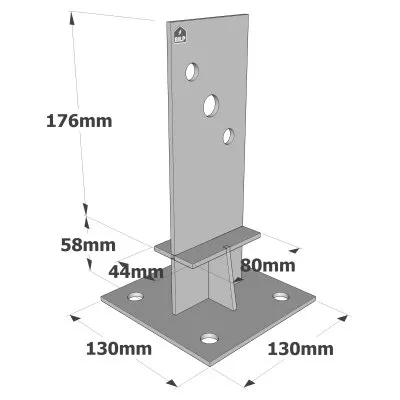

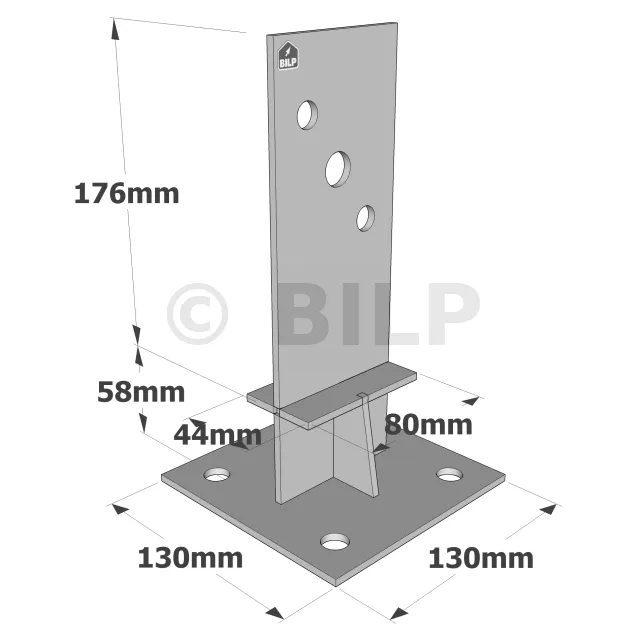

Abmessungen


Traditionelle Scheune
ReferenzenAbmessungen [mm]Hohe PlattenlöcherNiedrige Plattenlöcher
A B C D E F H t Ø13 Ø17 Ø14
PPSDT170IX 60 60 114 100 100 56 60 4 2 - -
PPSDT230IX 44 80 176 130 130 58 80 4 2 1 4

Merkmalswerte

ReferenzenKennwerte - Holzverbindung auf starrem Träger
Befestigungen Charakteristische Werte – Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k R3.k R4.k
Menge Typ Menge Typ
PPSDT170IX 2 STD12 4 Ø12* 23,3/kmod^0,5 16.3 min(21,3;14,1/kmod) 0,98/kmod
PPSDT230IX 2 STD12 4 Ø12* 48,1/kmod^0,5 23 15 8,4/kmod^0,5

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Achsabstand und Randabständen zu wählen.

Vereinfachte Kennwerte

ReferenzenVereinfachte Kennwerte - Holzverbindung auf starrem Träger
Befestigungen Vereinfachte Kennwerte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k* R2.k R3.k* R4.k *
Menge Typ Menge Typ
PPSDT170IX 2 STD12 4 Ø12** 26 16.3 20.1 1.4
PPSDT230IX 2 STD12 4 Ø12** 53.8 23 15 9.4

* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.

** Informationen zur Auswahl des richtigen Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Achsabstand und Randabständen zu wählen.

Durchführung

Befestigungen
Auf Holz:

Auf Beton:

Auf Stahl:

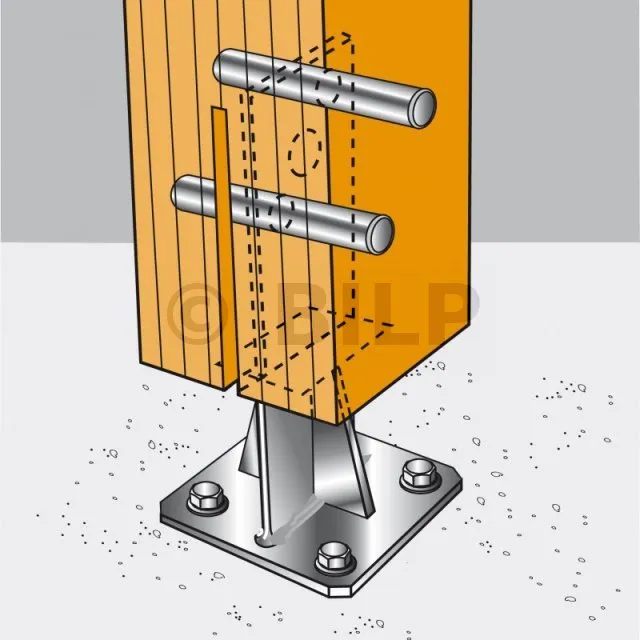

Einrichtung
Oberteil:
1. Machen Sie eine vertikale Kerbe im Kern des Pfostens (Breite abhängig von der Dicke des Kerns).
2. Identifizieren Sie die Position der Stifte (oder Bolzen) an den Seiten des Pfostens.
3. Bohren Sie den Pfosten quer zum Einsetzen der Stifte (Bohrdurchmesser abhängig vom Stiftdurchmesser).
4. Positionieren Sie die Basis des Pfostens im Steg und setzen Sie die Stifte ein.

Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden ab.
