Stabdübel für T- Verbinder - EDELSTAHL A4
Fahren Sie mit dem Mauszeiger über die Kästchen in der Tabelle, um weitere Informationen über die verfügbaren Produkte zu erhalten. Klicken Sie dann auf das gewünschte Kästchen, um ein Produkt in den Warenkorb zu legen.
| Bildunterschriften : | |
|---|---|
| Produkt nicht verfügbar | |
| bald verfügbar | |
| Profitieren Sie davon! | |
| Produkt in Sofortversand verfügbar |
| Durchmesser | |||||
|---|---|---|---|---|---|
10mm | 12mm | ||||
| Länge | |||||
| 60mm | |||||
| 80mm | |||||
| 100mm | |||||
| 140mm | |||||
| 200mm | |||||

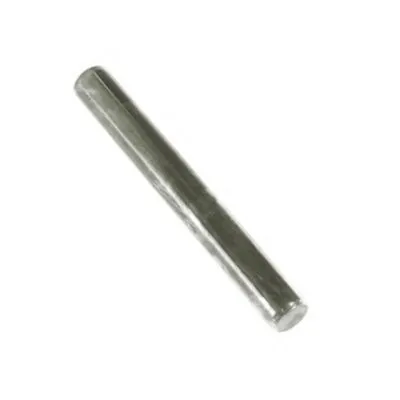

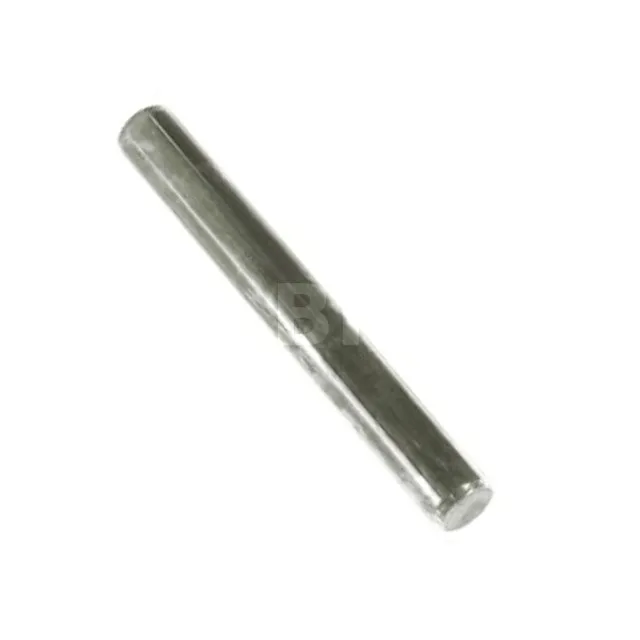

Stabdübel für T- Verbinder - Edelstahl A4

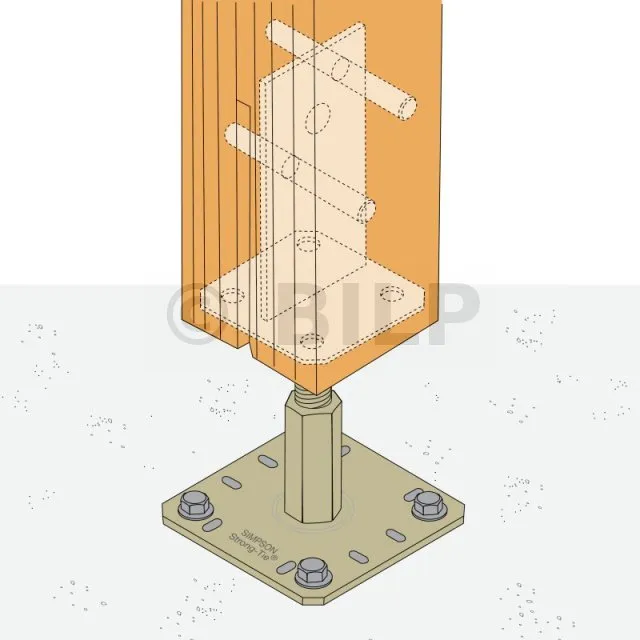

Die Edelstahlstabdübel STDS sind für die Lastaufnahme von Edelstahl-Strukturverbindern mit Simpson Strong-Tie-Steg unerlässlich. Sie ergänzen die CBHS T-Balkenträger aus Edelstahl und ermöglichen auch die Befestigung von Holzpfosten an den T-Edelstahlpfostenträgern PPS170IX und PPSDT230IX.
Eigenschaften
Leistungserklärungen :FR-DoP-h10/0004
Werkstoff
- Edelstahl A4 gemäß DIN EN 10088.
Vorteile
- Abgeschrägtes Ende für ein vereinfachtes Eindringen in das Holz,
- Rostfreier Stahl für bessere Korrosionsbeständigkeit in aggressiven Umgebungen.
Anwendungen
Träger
- T-Balkenträger aus Edelstahl,
- Strukturelle T-Pfostenträger aus Edelstahl,
- Edelstahlplatten, ...
Anwedungsbereiche

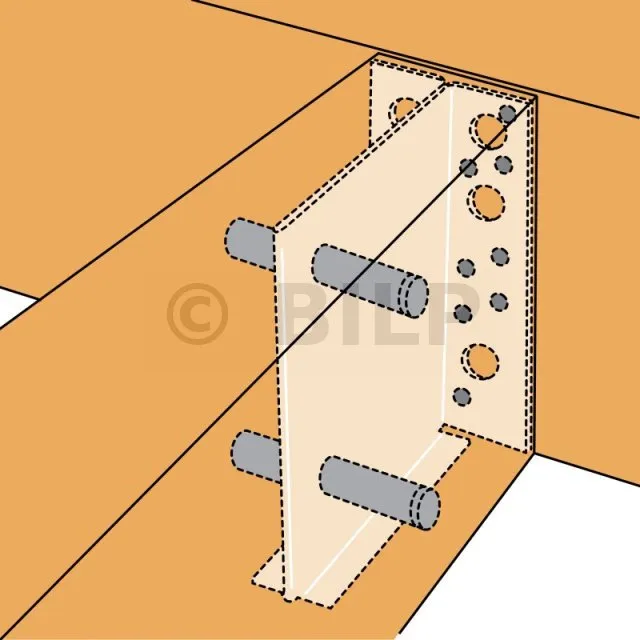

- Befestigung von T-Balkenträger aus Edelstahl,

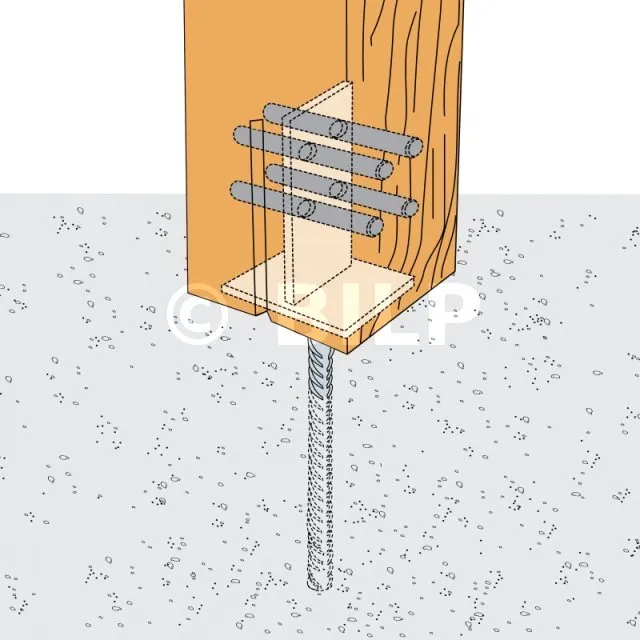

- Befestigung von strukturellen T-Pfostenträger aus Edelstahl,
- Befestigung von Edelstahlplatten, ...
Technische Daten
Abmessungen
| Referenzen | Befestigungsabmessungen [mm] | Kompatible Produkte | |
|---|---|---|---|
| d | l | ||
| STD8X60-B | 8 | 60 | TU12 |
| STD10X60S | 10 | 60 | CBHS |
| STD10X80S | 10 | 80 | CBHS |
| STD10X100S | 10 | 100 | CBHS |
| STD12X60S | 12 | 60 | PPS170IX, PPSDT230IX |
| STD12X100S | 12 | 100 | PPS170IX, PPSDT230IX |
| STD12X140S | 12 | 140 | PPS170IX, PPSDT230IX |
| STD12X200S | 12 | 200 | PPS170IX, PPSDT230IX |
Charakteristische Merkmale
| Referenzen | Charakteristische Merkmale |
|---|---|
| Charakteristisches plastisches Fließmoment [My,k] [Nm] | |
| STD10X60S | 59.7 |
| STD10X80S | 59.7 |
| STD10X100S | 59.7 |
| STD12X60S | 95.9 |
| STD12X100S | 95.9 |
| STD12X140S | 95.9 |
| STD12X200S | 95.9 |
Installation
- Die Vorbohrung wird mit einem Durchmesser ausgeführt, der kleiner oder gleich dem Nenndurchmesser des Stabdübels ist,
- Die Fasen erleichtern das Einsetzen der Elemente in das Holz,
- Die Stabdübel tragen zur Lastaufnahme unserer Verbinder bei. Es sind die Verarbeitungsempfehlungen zu beachten, die in den folgenden ETAs angegeben sind: ATE-07/0125 (Bügel mit Innenkern) und ETA-07/02850 (Pfostenträger).
