Große Balkenschuhe mit außenliegenden Schenkeln, GSEXL-Sortiment GROßE BREITE (Breite (A) : 201 bis 270mm, Dicke 4mm, Größe 110mm)

Technische Daten - Balkenschuhe mit außenliegenden Schenkeln große Breite

Abmessungen

L’assemblage perpendiculaire à rainure pour les montants sur lisses

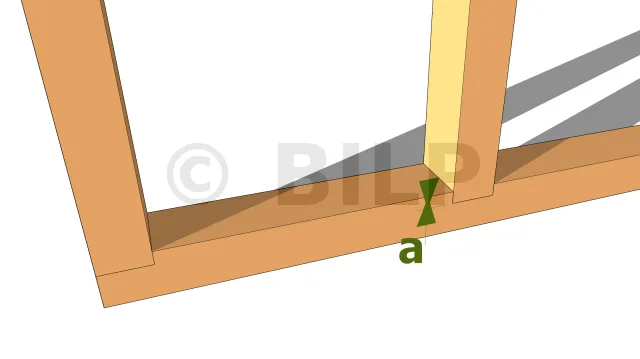

a: 1/3 maximum

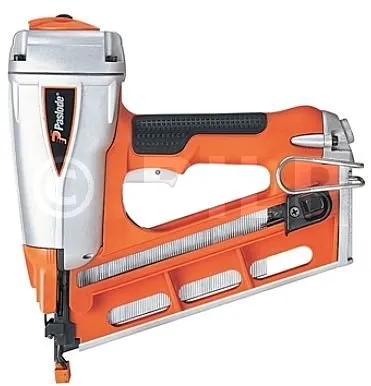

Cloueur pneumatique autonome

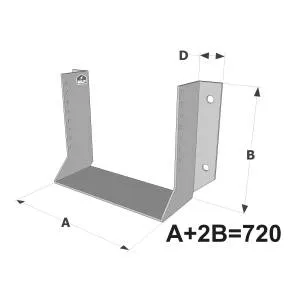

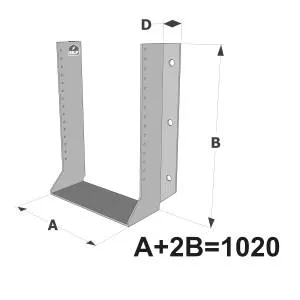

* A, B und C sind die Innenmaße des Balkenschuhs.

L’assemblage perpendiculaire à rainure pour les montants sur lisses

a: 1/3 maximum

Angle simple : vue externe

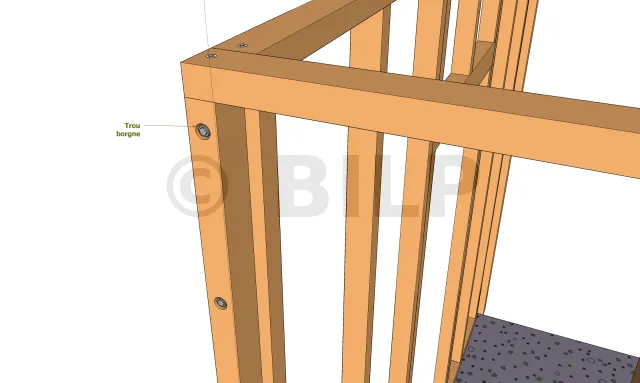

L’autre extrémité du boulon est dissimulée dans un trou borgne car il y aura le revêtement de mur sur ce montant. Le boulon ne doit pas gêner.

Cloueur pneumatique autonome

* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte gelten für eine Vollplatteninstallation. Für alle anderen Einbaubedingungen (in der Nähe von Kanten,...) muss der Planer die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).

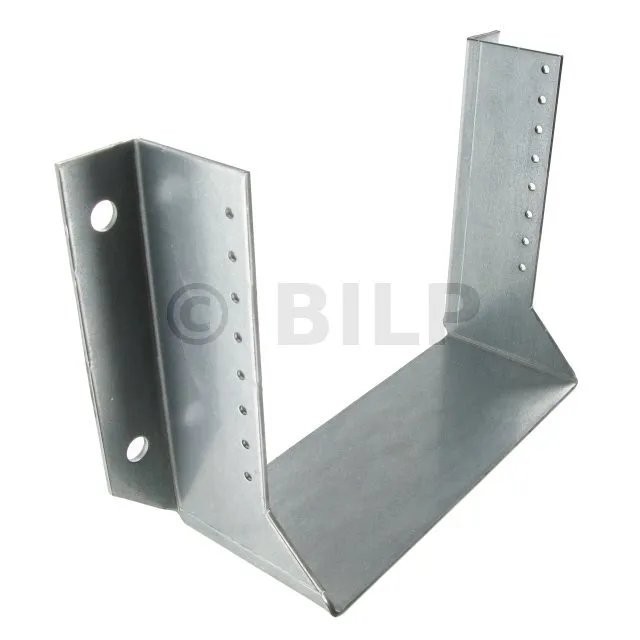

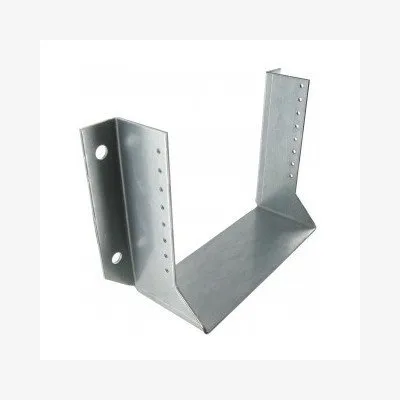

Balkenschuhe mit außeliegenden Schenkeln, GSEXL-Sortiment GROßE BREITE

Eigenschaften :

Leistungserklärungen : DE-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Werkstoff :

• S250GD + Z275 gemäß DIN EN 10346,
• Dicke : 4 mm.

Vorteile :

• Feuerbeständigkeit von 30 Minuten gemäß Eurocode 5.

Anwendungen

Träger :

• Hauptträger : Beton, Stahl oder Hohlmauerwerk.
• Nebenträger : Massivholz, Verbundholz, Leimholz, dreieckiger Binder, Profile.

Anwendungsbereich :

• Balken, Pfetten,
• Glatte Balken und Verkleidungspfosten,
• Sparrenanschläge,
• Verstärkung der bestehenden Fugen.

Abmessungen

Vue GAUCHE

Umsetzung

Befestigungen

Auf Hauptträger :

• Kammnägel CNA Ø4,0 x 50 mm.
• Schrauben CSA Ø5.0 x 40 mm.

Auf Hauptträger :
Stahlträger :

• Schraubenbolzen Ø12 mm.

Betonträger :

• Mechanische Verankerung Ø12 mm Typ BOAX-II M12-103/5.
• Chemische Verankerung : Gewindestange Ø12 mm : LMAS M12-150/35 mit Verbundmörtel AT-HP.

Installation

Auf Beton :
1. Markieren Sie die Position des Tragbalken auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und bringen Sie die Schenkel auf jeder Seite an,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer Teil- oder Vollausnagelung.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Balken anbringen,
2. Methode 2 : Markieren Sie die Position des Balkens auf dem Träger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Bohrlöcher,
3. Bohren Sie die Träger mit einem geeigneten Bohrer,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Träger,
5. Legen Sie den Nebenträger in den Balkenschuh, bevor Sie ihn befestigen.

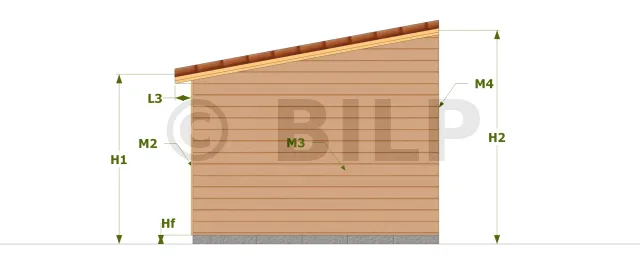

Vue DROITE

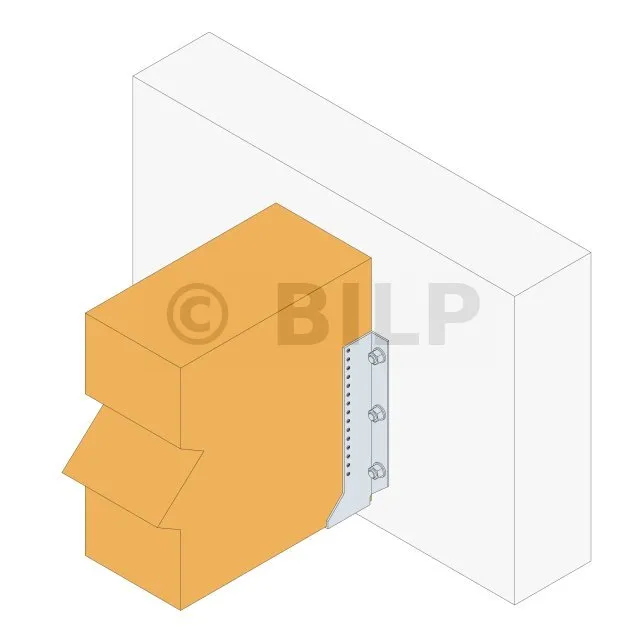

Befestigung auf einem harten Träger

SIMPSON Strong-Tie
