Balkenschuhe mit einer Innenklapplasche - Réf. JHL34462_20
-
ReferenzJHL34462_20
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Dicke2mm
-
Breite (A)46mm
-
Tiefe (C)84mm
-
Höhe (B)147mm

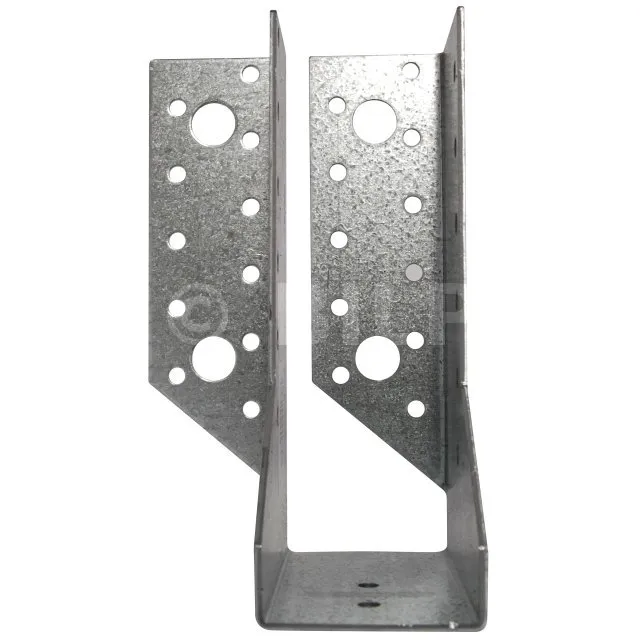

Balkenschuhe mit einer Innenklapplasche
Die JHR/L-Innenligenden Schenkel Balkenschuhe sind speziell für die Befestigung von Balken in Ecken konzipiert. Die JHR/L-Innenliegenden Schenkel Balkenschuhe bieten die gleichen Vorteile wie die SAE. Sie sind in linker und rechter Ausführung erhältlich.
Eigenschaften :
Leistungserklärung : DE-DoP-e06/0270
Technische Zulassungen : ETA-06/0270
Material :
- Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346,
- Dicke : 2 mm.
Vorteile :
- Kann in Ecken verwendet werden,
- Ermöglicht es Ihnen, näher an das Ende des Hauptträgers zu gelangen.
Anwendungen
Substrat :
- Hauptträger : Massivholz, Verbundholz, Brettschichtholz.
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Traversen, Profile.
Anwendungsbereich :
- Balken, Pfetten,
- Glatte Balken und Verkleidungspfosten,
- Sparrenanschläge,
- Verstärkung der vorhandenen Fugen...
Abmessungen
Artikel | Abmessungen [mm] | Bohrungen an Hauptträger | Bohrungen an Nebenträger | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | t | Ø5 [mm] | Ø13 [mm] | Ø5 [mm] | |
JHR34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 |
JHL34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 |
Montage
Befestigungen
An den Schenkeln :
- Kammnägel CNA Ø4,0 x 50 mm.
An den Flanschen :
- Kammnägel CNA Ø4,0 x 35 mm.
Installation
An Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und stellen Sie die Schenkel auf jeder Seite vor,
3. Stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Tragbalken im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Gesamtvernagelung.
