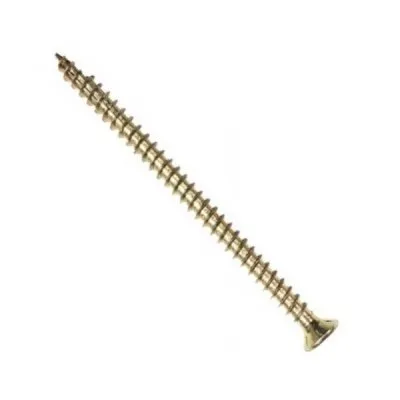

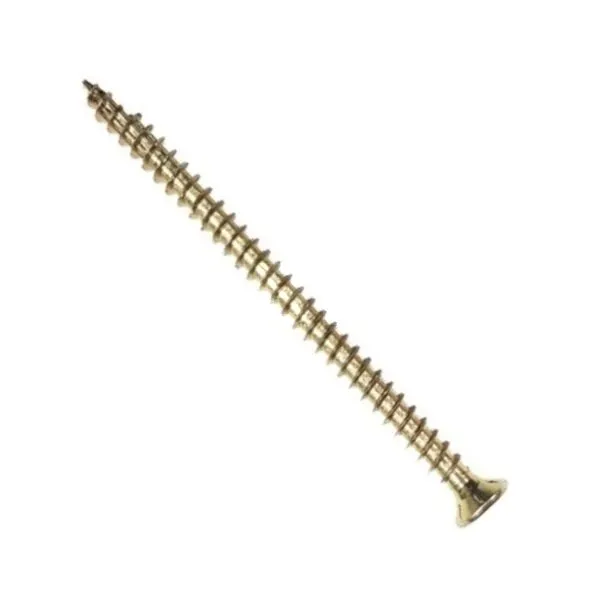

Strukturelle Holzschraube – Senkkopf – Vollgewinde
Strukturschraube mit Senkkopf und Vollgewinde ESCRFTC ist ideal für Holz-Holz- und Beschläge-Holz-Verbindungen.
Merkmale
Technische Zulassungen: EN-ETA-13/0796 ;
Leistungserklärungen: FR-DoP-e13/0796
Gegenstand
- Gelber elektroverzinkter Stahl,
- Bichromatisierte Oberfläche gemäß NF EN ISO 2081.
Vorteile

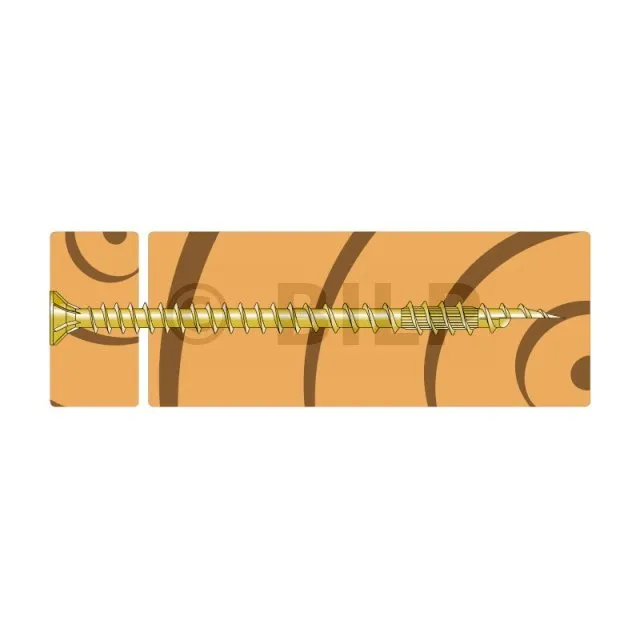

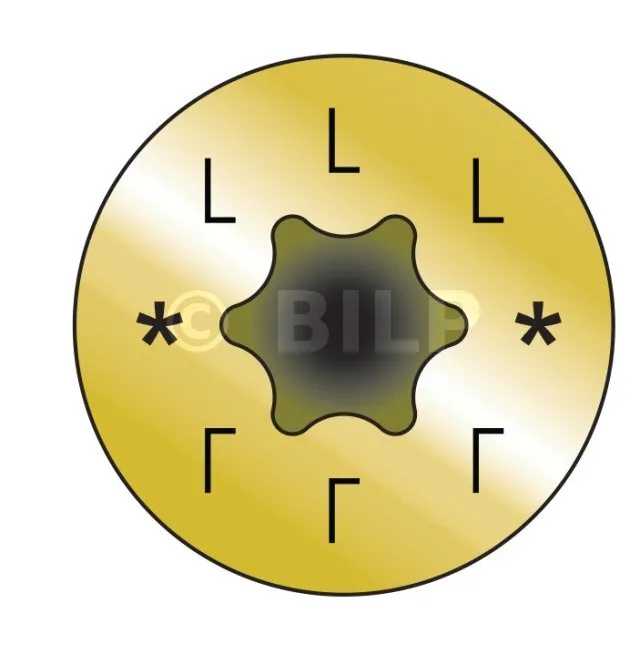

- Senkkopf: ideal zum Befestigen von Holz auf Holz und Beschlägen auf Holz,
- Fräsrippen unter dem Kopf: Bearbeitung der Holzoberfläche ohne Abplatzen,
- Vollständig asymmetrisches Gewinde: erhöht die Auszugs- und Kompressionswerte,
- Halbspitze: Reduzierung des Randabstandes, Reduzierung des Anzugsdrehmoments um 50 %, Start in Schrägstellung.
Anwendungen
Unterstützung
- Massivholz, Brettschichtholz, CLT, Holzwerkstoffplatte.
Einsatzbereiche
- Eisenwaren/Holz und Holz/Holz-Baugruppen,
- Verstärkungen.
Abmessungen
Pose à joint décalé

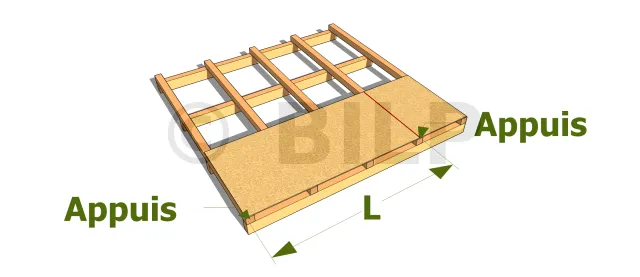

Panneau perpendiculaire aux lambourdes
L: longueur du panneau
| Referenzen | Abmessungen [mm] | |||||
|---|---|---|---|---|---|---|
| l | lg | d1 | d | da | Tip | |
| ESCRFTC8.0X160 | 160 | 150 | 5.2 | 8 | 15 | T-40 |
| ESCRFTC8.0X220 | 220 | 210 | 5.2 | 8 | 15 | T-40 |
| ESCRFTC8.0X240 | 240 | 230 | 5.2 | 8 | 15 | T-40 |
| ESCRFTC8.0X260 | 260 | 250 | 5.2 | 8 | 15 | T-40 |
| ESCRFTC8.0X280 | 280 | 270 | 5.2 | 8 | 15 | T-40 |
| ESCRFTC8.0X300 | 300 | 290 | 5.2 | 8 | 15 | T-40 |
| ESCRFTC8.0X350 | 350 | 340 | 5.2 | 8 | 15 | T-40 |
| ESCRFTC10.0X240 | 240 | 228 | 6.1 | 10 | 18.5 | T-50 |
| ESCRFTC10.0X260 | 260 | 248 | 6.1 | 10 | 18.5 | T-50 |
| ESCRFTC10.0X280 | 280 | 268 | 6.1 | 10 | 18.5 | T-50 |
| ESCRFTC10.0X300 | 300 | 288 | 6.1 | 10 | 18.5 | T-50 |
| ESCRFTC10.0X350 | 350 | 338 | 6.1 | 10 | 18.5 | T-50 |
| ESCRFTC10.0X400 | 400 | 388 | 6.1 | 10 | 18.5 | T-50 |
| ESCRFTC12.0X260 | 260 | 240 | 6.8 | 12 | 20 | T-50 |
| ESCRFTC12.0X280 | 280 | 260 | 6.8 | 12 | 20 | T-50 |
| ESCRFTC12.0X300 | 300 | 280 | 6.8 | 12 | 20 | T-50 |
| ESCRFTC12.0X350 | 350 | 330 | 6.8 | 12 | 20 | T-50 |
| ESCRFTC12.0X400 | 400 | 380 | 6.8 | 12 | 20 | T-50 |
| ESCRFTC12.0X500 | 500 | 480 | 6.8 | 12 | 20 | T-50 |
