Balkenschuhe zweiteilig (rechts und links)

Balkenschuhe zweiteilig (rechts und links)

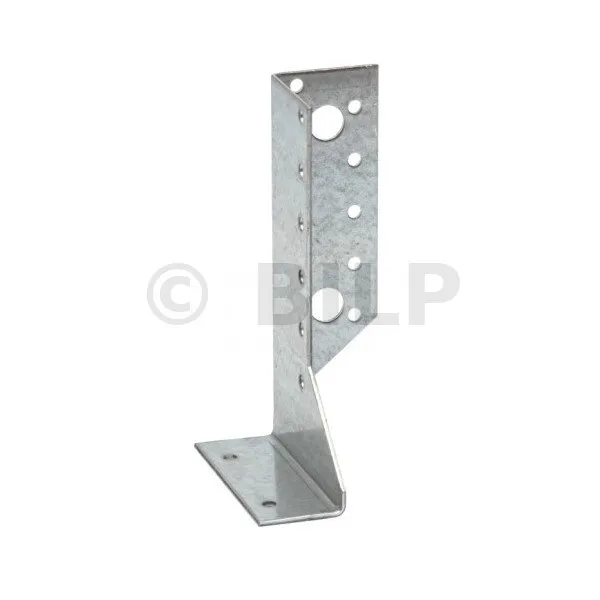

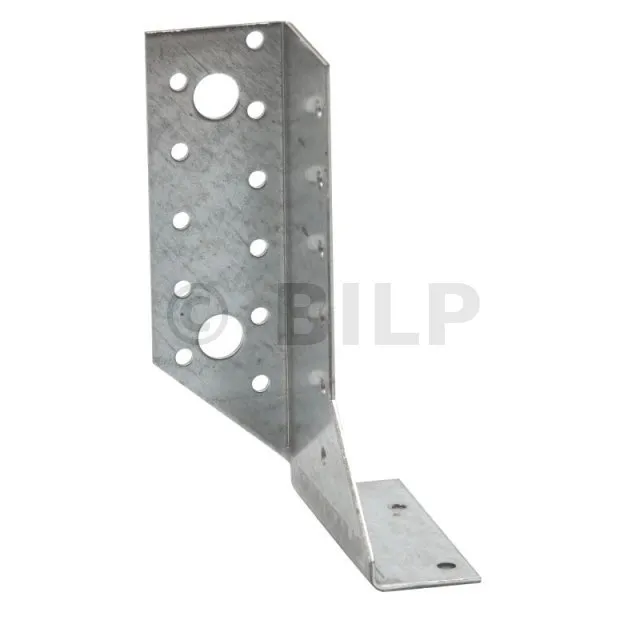

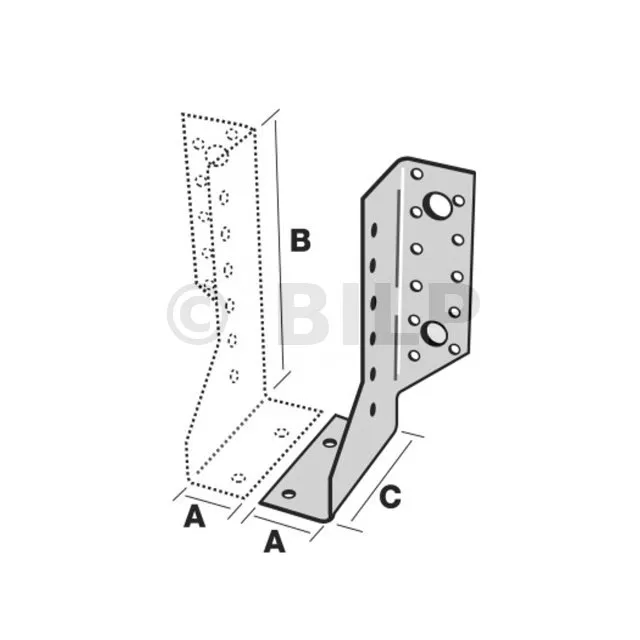

Die zweiteiligen SDE-Holzbalkenschuhe ermöglichen die Anpassung an Holzquerschnitte mit einer Breite zwischen 60 und 120 mm. Um eine gute Verbindung zu gewährleisten, ist es zwingend erforderlich, dass die Nägel in die Basis des Holzbalkenschuhs eingesetzt werden.

Eigenschaften :

Leistungserklärung : FR-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Werkstoff :

  • Verzinkter Stahl S250GD + Z250 gemäß DIN EN 10346,
  • Dicke : 2 mm.

Vorteile :

  • Große Flexibilität bei der Verwendung im Neubau und bei der Renovierung...

Anwendungen

Träger :

  • Hauptträger : Holz, Beton, Stahl.
  • Nebenträger : Massivholz, Verbundholz.

Anwendungsbereiche :

  • Balken,
  • Nacharbeiten von bestehenden Verbindungen...

Installation

Befestigungen

Auf Holz :

Auf Beton :

Betonträger :

Hohlmauerwerkträger : (Lastaufnahme der Verankerungen ist zu prüfen)

Installation

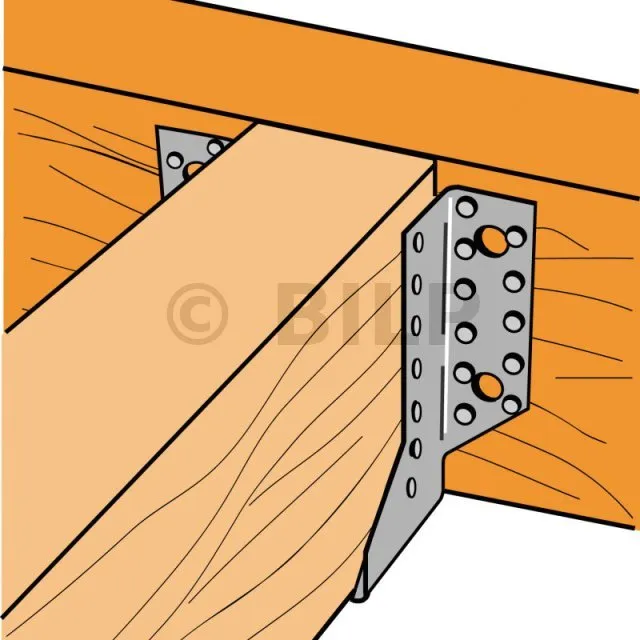

Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf beiden Seiten,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.
