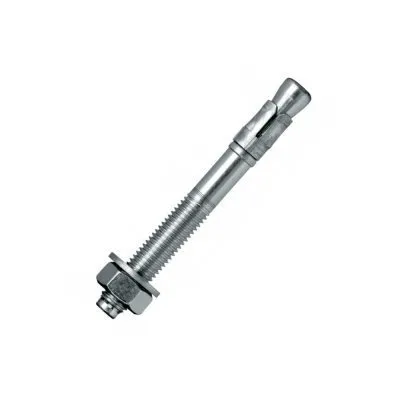

Seismische Ankerbolzen - Réf. BOAXFMC16150_20
-
ReferenzBOAXFMC16150_20
-
HerstellungFrançaise
-
MaterialAcier électrozingué (classe 8.8)
-
MarkeSIMPSON Strong-Tie
-
Länge des Gewindes (F)85mm
-
Verankerungstiefe (hef)86mm
-
Flach Schlüsselweite (SW)24mm
-
Lochdurchmesser x minimale Lochtiefe (d0 x h1)16x115mm
Ankerbolzen C1 und C2

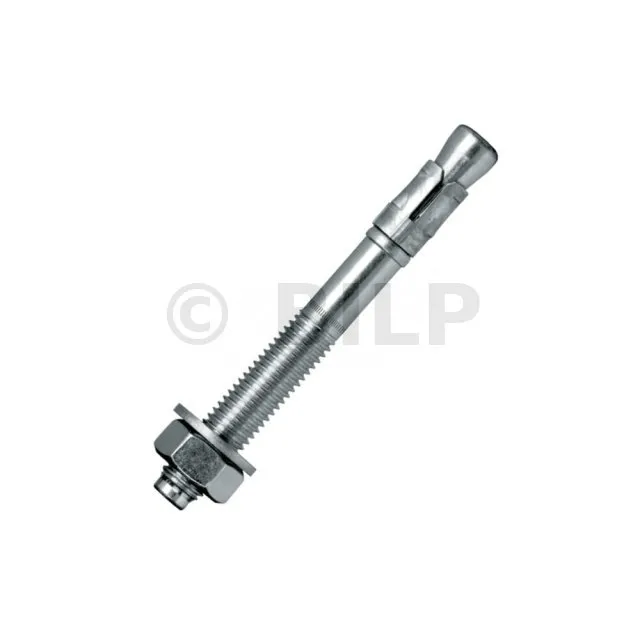

Der Ankerbolzen BOAX-FMC ist ein Dehnbefestigungssystem für schwere Lasten, angepasst an die neuen Erdbebenvorschriften (C1 und C2).
Merkmale
Technische Zulassungen: ETE-15/0314-FR ;
Leistungserklärungen: FR-DoP-e15/0314.pdf ;
Gegenstand
- Verzinkter Stahl (Klasse 8.8) > 8 µm.
- Spreizring aus Edelstahl.
Vorteile
- Zeitersparnis: Ø Bohren = Ø Dübel; Montage durch; sofortiges Laden; vormontierte Mutter und Unterlegscheibe,
- Performance: hohe Belastbarkeit; Abstände zum Rand und kleine Achsabstände; gerissener und ungerissener Beton; Kategorie C1 und C2 für Erdbeben (Ø8: C1; Ø10, Ø12 und Ø16: C1 und C2).
Anwendungen
Unterstützung
- Rissiger Beton,
- Ungerissener Beton,
- Seismische Umgebung entsprechend den Kategorien C1 und C2.

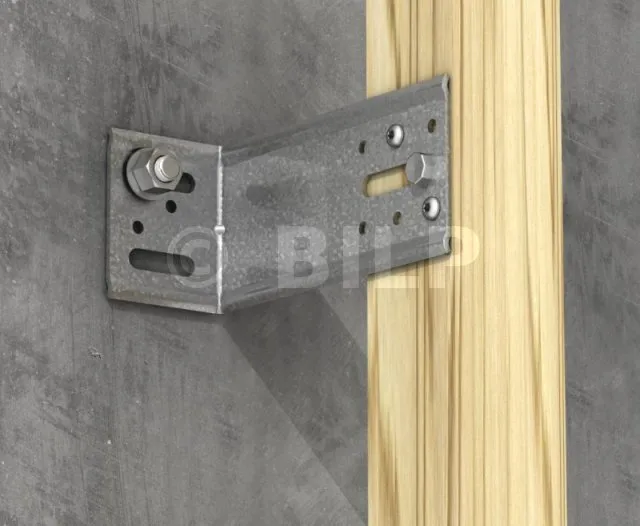

Einsatzbereiche
- Fassade,
- Leitplanke,
- ITE-Verkleidungshalterung,
- Rahmenschuhe,
- Fixierung statischer oder quasistatischer Lasten.
Technische Daten
Abmessungen

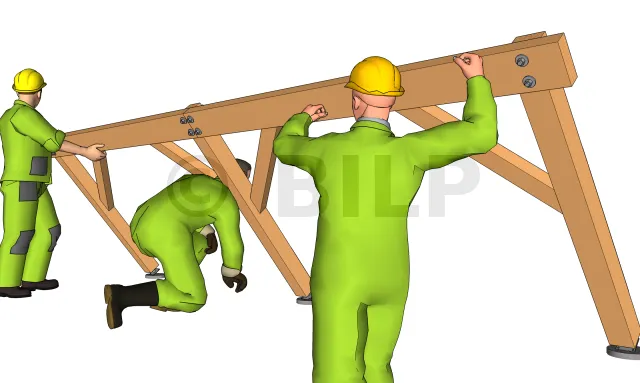

- 1: Poser la poutre porteuse sur les encoches des pilotis.
- 2 : Avec une règle de maçon ou un cordeau, aligner les poutres porteuses les unes par rapport aux autres.
- 3 : Vérifier l’horizontalité. Au besoin, ajouter des cales en plastique entre l’encoche du poteau et la poutre pour mettre de niveau.
- 4 : Maintenir temporairement la poutre contre les pilotis à l’aide de serre-joints.
- 5 : Percer de part en part, les passages de boulons.
- 6 : fixer les boulons
Referenzen | Artikelcode | Seismische Leistungskategorie C1 / C2 | Gewindedurchmesser [mm] | Länge [L] [mm] | Ep . max. zu fixierendes Stück [tfix] [mm | Gewindelänge [f] [mm] | max. zu fixierendes Ø-Stück [df] [mm] | Tiefe. Miniimplantation des Sprunggelenks [hnom] [mm] | Prof. Anker [hef] [mm] | Anker Ø x Tiefe Minibohrung [d0 x h1] [mm] |
BOAXFMC16150 | BOAXFMC16150 | C1 et C2 | 16 | 150 | 30 | 85 | 18 | 97 | 86 | 16 x 115 |
Berechnungswerte – ungerissener Beton
Referenzen | Berechnungswerte - Ungerissener Beton | ||||||||
---|---|---|---|---|---|---|---|---|---|
Spannung – NRd [kN] | Scherkraft – VRd [kN] | Biegemoment – MRd [Nm] | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
BOAXFMC16150 | 23.3 | 28.5 | 32.9 | 36.2 | 44.3 | 44.3 | 44.3 | 44.3 | 200 |
1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).
Berechnungswerte – gerissener Beton
Referenzen | Berechnungswerte - Gerissener Beton | ||||||||
---|---|---|---|---|---|---|---|---|---|
Spannung – NRd [kN] | Scherkraft – VRd [kN] | Biegemoment – MRd [Nm] | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
BOAXFMC16150 | 13.3 | 16.3 | 18.8 | 20.7 | 44.3 | 44.3 | 44.3 | 44.3 | 200 |
1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Durchführung
}
Einrichtung
Beim Aufbringen des Anzugsdrehmoments hebt sich der Konus im Spreizring, wodurch die Segmente beim Aufklappen brechen und gegen die Wand drücken und so eine kraftschlüssige Haftung am Trägermaterial entsteht.
Dies führt zu einer Verankerung durch Ausdehnung durch kontrolliertes Drehmomentschrauben.
Einrichtung
Beim Aufbringen des Anzugsdrehmoments hebt sich der Konus im Spreizring, wodurch die Segmente beim Aufklappen brechen und gegen die Wand drücken und so eine kraftschlüssige Haftung am Trägermaterial entsteht.
Dies führt zu einer Verankerung durch Ausdehnung durch kontrolliertes Drehmomentschrauben.
Referenzen | Bohr-Ø [d0] [mm] | Prof. Bohren [h1] [mm] | Ø Bohren im zu befestigenden Teil (durchgehend) [df] [mm] | Schlüsselweite an der Fläche [SW] [mm] | Drehmoment [Tinst ] [Nm] |
---|---|---|---|---|---|
BOAXFMC16150 | 16 | 115 | 18 | 24 | 120 |
Charakteristischer Achsabstand, Randabstand und Stützdicke
Referenzen | Verankerungstiefe [hef] [mm] | Charakteristischer Achsabstand [Scr,N] [mm] | Dist. minimaler Mittenabstand [Smin/C>] [mm] | Minimaler Randabstand [Cmin/S>] [mm] | Ep. Mindestauflage [hmin] [mm] |
---|---|---|---|---|---|
BOAXFMC16150 | 86 | 258 | 80/120 | 85/170 | 170 |
Qualifizierung von Ankern unter seismischen Belastungen
Mit der Veröffentlichung von Anhang E des ETAG001-Leitfadens und der Einführung von Eurocode 8 werden Anker, die in erdbebengefährdeten Zonen für strukturelle und nicht-strukturelle Anwendungen verwendet werden können, wie folgt für die europäischen technischen Zulassungen qualifiziert:
- C1: Nicht-strukturelle Anwendungen,
- C2: Strukturelle Anwendungen.
Nichtstrukturelle Anwendungen:
- Befestigungen für Geräte, mechanische und elektrische Halterungen, hinterlüftete Fassaden (zusätzliche Verkleidung) und Vorhangfassaden usw.
Strukturelle Anwendungen:
- Befestigung seismischer Aussteifungselemente, Abdichtung von Betonstangen oder sogar Befestigung von Strukturen und Metallrahmenelementen an einer Betonstütze usw.
