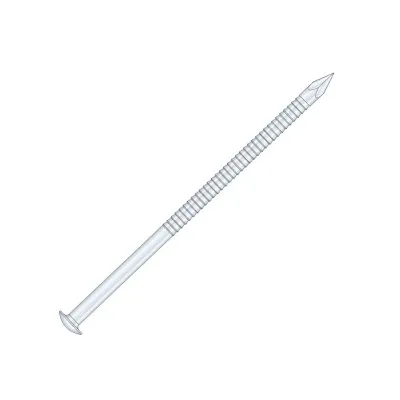

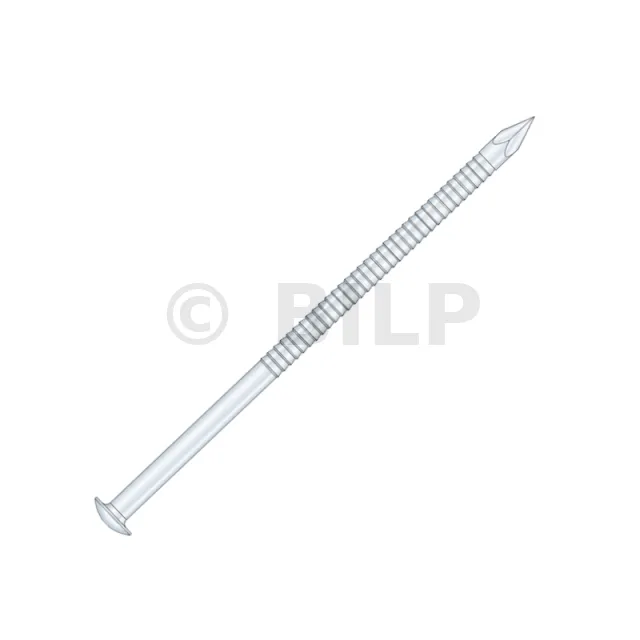

Ringförmige Spitze, abgerundeter Kopf MKSA44.0X100 – Edelstahl A4 - Réf. 74229

Die Ringspitze MKSA4 aus Edelstahl mit leicht konvexem Kopf wird hauptsächlich zum Auftragschweißen in korrosiven Umgebungen verwendet.

AUF LAGER
Sofortiger Versand verfügbar für 3 Einheiten verfügbar.
66€98
  inkl. MWST  / Box mit 100 Nägeln

  • Referenz
    74229
  • Material
    Rostfreier Stahl A4 (316) gemäß NF EN 10088.
  • Herstellung
    Französisch
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser des Kopfs
    8.5 mm

Merkmale

Gegenstand

  • Edelstahl A4 (316) gemäß NF EN 10088.

Vorteile

  • Perfekte Abdichtung durch leicht gewölbten Kopf,
  • Ringform: hohe Reißfestigkeit.

Anwendungen

Unterstützung

  • Massivholz, rote Zeder, …

Einsatzbereiche

  • Befestigung aller Arten von Holzlatten für Fassadenverkleidungen im Außenbereich.

Technische Daten

Abmessungen

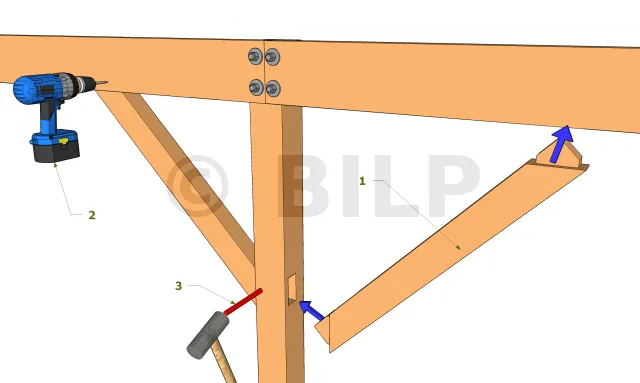

Assemblage des bras de contreventement
  • 1 : après avoir façonné le tenon-mortaise oblique, positionnez le bras dans les mortaises.
  • 2 : Percer de part en part, en vous assurant que l’orifice n’est ni trop près du bord de la poutre, ni trop près des bords du tenon ; ceci afin d’assurer le maximum de résistance des éléments.
  • 3 : insérer la cheville.

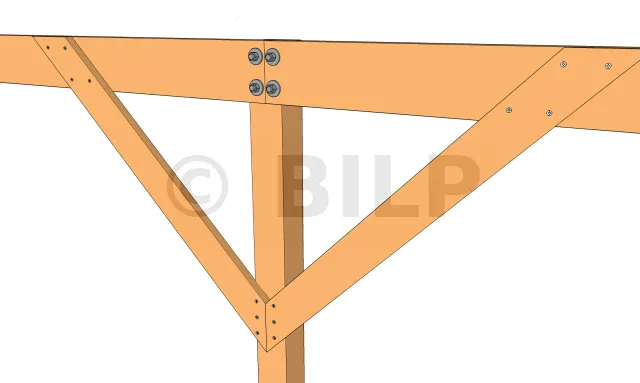

Variante

Si l’assemblage tenon-mortaise vous semble difficile à réaliser, vous pouvez adopter cette technique, qui consiste à réaliser les bras de contreventement avec des planches fixées sur les faces externes du poteau et des poutres. Attention cependant de bien multiplier les fixations (vis D6 ou tirefonds) car les efforts résultants (cisaillement) sont énormes. Alors que le tenon-mortaise travaille essentiellement en compression.


ReferenzenArtikelnummerBefestigungsmaße [mm]
d l da Ah [mm²] ht lg lp
MKSA4 4.0X100 74229 4 100 8,5 56,7 2 50 5
ReferenzenCharakteristische Eigenschaften
Charakteristisches plastisches Fließmoment [My.k] [Nmm] Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [N/mm²] Charakteristischer Kopfkreuzungswiderstandsparameter – fhead,k [fhead.k] [N/mm²] Charakteristischer Zugwiderstand – ftens,k [ftens.k] [kN]
MKSA4 4.0X100 7825 6.2 - 8.3
