Rahmenring - Réf. A1-95-B_50

bald VERFÜGBAR
Versand unter 10 Tagen.
9€72
  inkl. MWST
bzw. 485.92€ für 50 anneaux

  • Referenz
    A1-95-B_50
  • Herstellung
    Française
  • Material
    Alliage d‘aluminium EN AC-AISI9Cu3 (Fe) selon EN 1706
  • Marke
    SIMPSON Strong-Tie
  • Typ
    A1

Merkmale

Gegenstand

  • Aluminiumlegierung EN AC-AISI9Cu3 (Fe) gemäß EN 1706,
  • Dicke: 3,6 bis 6 mm je nach Modell.

Vorteile

  • Erhöht die Scherlastwiederherstellung der Strukturschrauben.

Anwendungen

Unterstützung

  • Tragend: Massivholz, Verbundholz, Brettschichtholz usw.
  • Träger: Massivholz, Verbundholz, Brettschichtholz, Stahl usw.

Einsatzbereiche

  • Alle Arten von Holz/Holzbaugruppen

Technische Daten

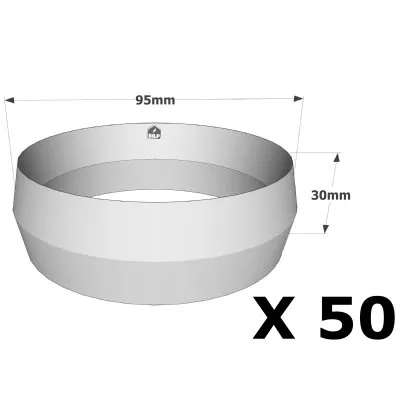

Abmessungen - Strukturringe APPEL Typ A1


Plateforme comportant deux quadrilatères
Plateforme comportant quatre quadrilatères

Dans cet exemple, la plateforme repose sur des pilotis. Il y a un pilotis central, commun à tous les quadrilatères.


ReferenzenTypSteigeisenabmessungen
Außendurchmesser Höhe Dicke Radius Unterlegscheibe Bolzendurchmesser
dc [mm] hc [mm] Ep. [mm] r [mm] Durchmesser Dicke db,min [mm] db,max [mm]
dw [mm] tw [mm]
A1-65-B A1 65 30 5 50 36 3.6 12 24
A1-80-B A1 80 30 6 50 36 3.6 12 24
A1-95-B A1 95 30 6 60 36 3.6 12 24
A1-126-B A1 126 30 6 60 36 3.6 12 24

Mindestabstände und Kennwerte

Referenzen Typ Holzdicke Mindestabstände Werte Schereigenschaften
t1 [mm] t2 [mm] Abstand parallel zu den Fasern Abstand senkrecht zu den Fasern Abstand von der belasteten Kante Abstand von unbelasteter Kante Belasteter Kantenabstand Unbelasteter Kantenabstand Rv.0.k [kN] Rv.30.k [kN] Rv.60.k [kN] Rv.90.k [kN]
a1 α=0° [mm] a2 [mm] a3.t [mm] a3.c α=90° [mm] a4.t α=90° [mm] a4.c [mm]
A1-65-B A1 45 75 130 78 130 130 52 39 18.3 16.8 14.4 13.4
A1-80-B A1 45 75 160 96 160 160 64 48 25 22.9 19.5 18.1
A1-95-B A1 45 75 190 114 190 190 76 57 32.4 29.5 25 23.2
A1-126-B A1 45 75 252 152 252 252 100.8 75.6 49.5 44.7 37.5 34.7

Die charakteristischen Scherwerte pro Verbinder pro Scherebene Rv.k werden anhand der in dieser Tabelle angegebenen Mindestabstände für Holz der Klasse C24 berechnet. Dieser Wert kann mit einer höheren Holzklasse erhöht werden (siehe Koeffizient k3 nach EN1995). Dieser Wert kann auch mit a3.t verringert/erhöht werden (siehe Koeffizient k2 nach EN1995). Bei niedrigeren Werten von t1 und t2 siehe EN1995. Der charakteristische Scherfestigkeitswert einer Schraube wird nicht berücksichtigt und nur beim Anziehen berücksichtigt.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
