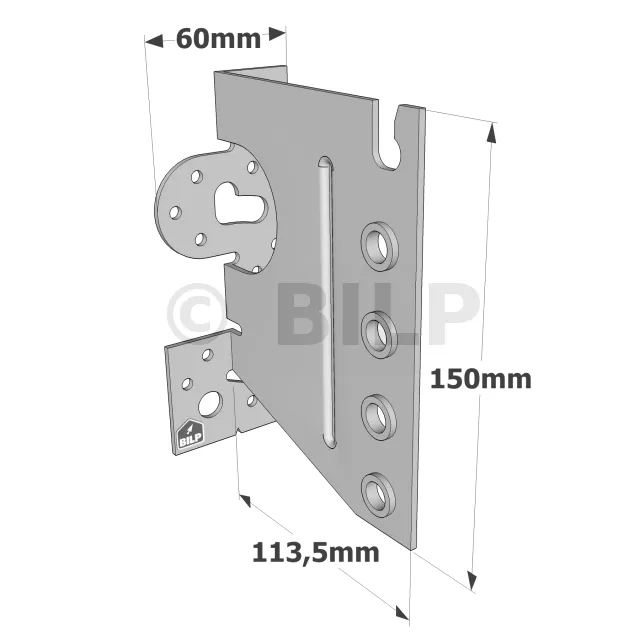

T-Balkenträger für HOLZ und STARRER TRÄGER - Feuerbeständigkeit 1/2 Stunde oder 1 Stunde - Réf. CBH150/2.5_25

bald VERFÜGBAR
Versand unter 8 Tagen.
16€11
  inkl. MWST

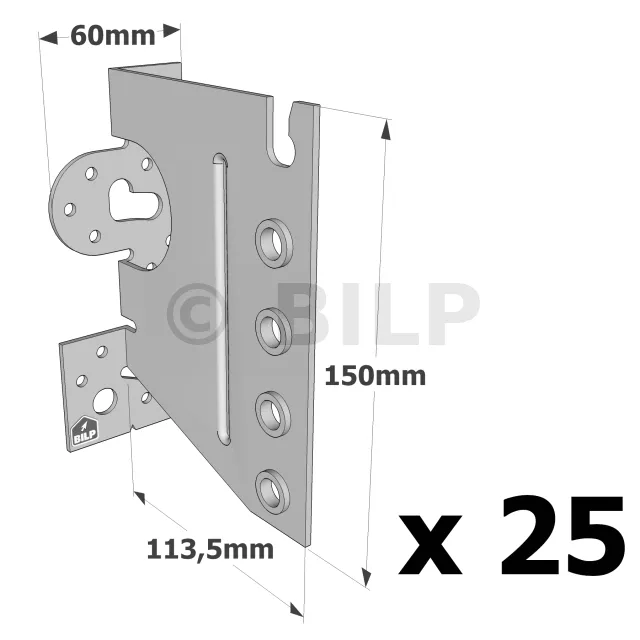

bzw. 402.69€ für 25 Balkenträger

  • Referenz
    CBH150/2.5_25
  • Dicke
    2,5mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    14
  • Bohrungen auf dem Hauptträger Ø11 [mm]
    2
  • Bohrungen auf dem Nebenträger Ø10.5
    5
  • Min. Tragbalkenhöhe [mm]
    192mm
  • Breite
    60mm
  • Tiefe
    113.5mm

Eigenschaften

Leistungserklärungen : FR-DoP-e07/0245;
Technische Zulassungen : ETA-07/0245;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
  • Dicke 2,5 mm

Vorteile

  • Unsichtbare Verbindung,
  • Befestigung auf Holz oder Beton,
  • Optimierte Umsetzung in Übereinstimmung mit den Eurocodes,
  • Feuerbeständigkeit 1/2 Stunde oder 1 Stunde bei Einhaltung bestimmter Empfehlungen. Weitere Informationen finden Sie in unserer Dokumentation "Feuerwiderstand - Zuverlässigkeit und Verbinder".

Anwendungen

Träger

  • Hauptträger : Beton, Massivholz, Verbundholz, Brettschichtholz,
  • Nebenträger : Massivholz, Verbundholz, Brettschichtholz.

Anwendungsbereiche

  • Balken,
  • Pfetten,
  • Tragbalken...

Technische Daten

Abmessungen

Ossatures LATERALES
ReferenzenAbmessungen Hauptträgerholz [mm]Abmessungen Träger [mm]Abmessungen [mm]Bohrungen auf HauptträgerBohrungen auf Nebenträger
Höhe Breite Höhe A B C t Ø11 Ø5 Ø10.5
Min. Min. Max. Min β=0 Min β≠0 Max.
CBH150/2,5 192 60 160 190 219 225 150 113.5 60 2.5 2 14 5
CBH180/2,5 222 60 160 220 249 270 180 113.5 60 2.5 2 16 6
CBH220/2,5 262 60 160 250 279 330 220 113.5 60 2.5 2 22 7

β ist die Neigung des Tragbalkens zur horizontalen Ebene.

Charakteristische Merkmale - Balken auf Träger - Neigung zwischen 0° und 15°

Ossatures LATERALES
Vue générale du projet
ReferenzenCharakteristische Merkmale - Balken auf Träger - Vollausnagelung
Befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15°
Anzahl Typ Anzahl Typ Länge der Spindeln [mm] Länge der Spindeln [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2,5 14 CNA4,0x60 5 STD10 18 18.6 20.7 22.4 24 24 17.3 17.9 19.6 21.2 22.9 23.3
CBH180/2,5 16 CNA4,0x60 6 STD10 25 26.5 29.5 32.1 32.6 32.6 24 25.2 28 30.5 31.8 31.8
CBH220/2,5 22 CNA4,0x60 7 STD10 32.6 34.2 37.9 41.1 42.8 42.8 31.4 32.7 36 38.9 41.6 41.6

Charakteristische Merkmale - Balken auf Träger - Neigung zwischen 30° und 45°

Ossatures LATERALES
Vue générale du projet
ReferenzenCharakteristische Merkmale - Balken auf Träger - Vollausnagelung
Befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15°
Anzahl Typ Anzahl Typ Länge der Stiften [mm] Länge der Stiften [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2,5 14 CNA4,0x60 5 STD10 16.7 17.2 18.7 20.1 21.6 22.5 16.4 16.7 18 19.3 20.6 21.9
CBH180/2,5 16 CNA4,0x60 6 STD10 23.1 24.1 26.6 28.8 30.8 30.8 22.5 23.4 25.6 27.6 29.7 30.1
CBH220/2,5 22 CNA4,0x60 7 STD10 30.4 31.5 34.3 37 39.7 40.4 29.8 30.8 33.3 35.7 38.3 39.5

Charakteristische Merkmale - Holzbalken auf starrer Unterkonstruktion - Neigung zwischen 0° und 15°

Dimensions ossatures murs LATERAUX
Vue générale du projet
ReferenzenCharakteristische Merkmale - Holzbalken auf starrem Träger (Beton oder Stahl)
Befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15°
Anzahl Typ Anzahl Typ Länge der Stiften [mm] Länge der Stiften [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2,5 14 CNA4,0x60 5 STD10 12.4 13.2 15.6 17.7 19.5 19.5 11.7 12.4 14.5 16.4 18.4 18.7
CBH180/2,5 16 CNA4,0x60 6 STD10 19.3 21.1 25.2 28.8 29.7 29.7 18.2 19.7 23.3 26.6 28.3 28.3
CBH220/2,5 22 CNA4,0x60 7 STD10 23.8 25.9 30.6 34.9 37.1 37.1 22.4 24.2 28.2 32.1 35.3 35.3

Die in dieser Tabelle angegebenen Werte für die Lastaufnahme auf Beton sind für den Fall einer Befestigung in der vollen Platte angegeben. In einem anderen Anwendungskontext muss der Planer sicherstellen, dass die Verankerungen fest sitzen.

Charakteristische Merkmale - Holzbalken auf starrem Träger - Neigung zwischen 30° und 45°

Dimensions ossatures murs LATERAUX
Vue générale du projet
ReferenzenCharakteristische Merkmale - Holzbalken auf starrem Träger (Beton oder Stahl)
Befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15°
Anzahl Typ Anzahl Typ Länge der Stiften [mm] Länge der Stiften [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2,5 14 CNA4,0x60 5 STD10 11.1 11.6 13.4 15 16.8 17.7 10.5 10.9 12.5 13.9 15.5 16.9
CBH180/2,5 16 CNA4,0x60 6 STD10 17 18.3 21.4 24.3 26.8 26.8 16.2 17.3 20 22.6 25.4 25.7
CBH220/2,5 22 CNA4,0x60 7 STD10 21.1 22.5 26 29.4 33 33.5 20.1 21.3 24.4 27.5 30.8 32.2

Die in dieser Tabelle angegebenen Werte für die Lastaufnahme auf Beton beziehen sich auf eine Befestigung in der Bodenplatte. In einem anderen Anwendungskontext muss der Planer sicherstellen, dass die Verankerungen gut halten.

SIMPSON Strong-Tie
