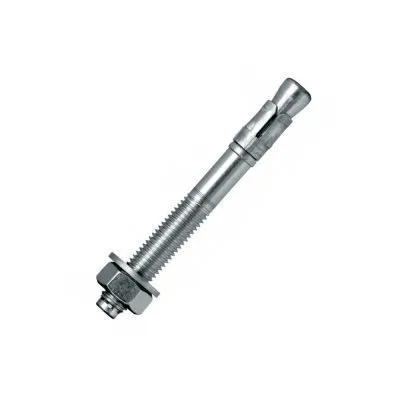

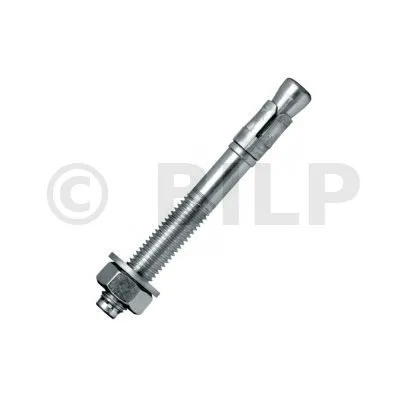

Seismische Ankerbolzen - Réf. BOAXFMC16150

Ankerbolzen C1 und C2

Merkmale

Technische Zulassungen: ETE-15/0314-FR ;
Leistungserklärungen: FR-DoP-e15/0314.pdf ;

Gegenstand

• Verzinkter Stahl (Klasse 8.8) > 8 µm.
• Spreizring aus Edelstahl.

Vorteile

• Zeitersparnis: Ø Bohren = Ø Dübel; Montage durch; sofortiges Laden; vormontierte Mutter und Unterlegscheibe,
• Performance: hohe Belastbarkeit; Abstände zum Rand und kleine Achsabstände; gerissener und ungerissener Beton; Kategorie C1 und C2 für Erdbeben (Ø8: C1; Ø10, Ø12 und Ø16: C1 und C2).

Anwendungen

Unterstützung

• Rissiger Beton,
• Ungerissener Beton,
• Seismische Umgebung entsprechend den Kategorien C1 und C2.

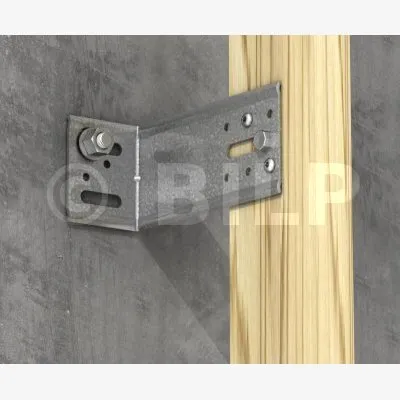

Einsatzbereiche

• Fassade,
• Leitplanke,
• ITE-Verkleidungshalterung,
• Rahmenschuhe,
• Fixierung statischer oder quasistatischer Lasten.

Technische Daten

Abmessungen

Monter les poutres-porteuses

• 1: Poser la poutre porteuse sur les encoches des pilotis.
• 2 : Avec une règle de maçon ou un cordeau, aligner les poutres porteuses les unes par rapport aux autres.
• 3 : Vérifier l’horizontalité. Au besoin, ajouter des cales en plastique entre l’encoche du poteau et la poutre pour mettre de niveau.
• 4 : Maintenir temporairement la poutre contre les pilotis à l’aide de serre-joints.
• 5 : Percer de part en part, les passages de boulons.
• 6 : fixer les boulons

Berechnungswerte – ungerissener Beton

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Berechnungswerte – gerissener Beton

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).
