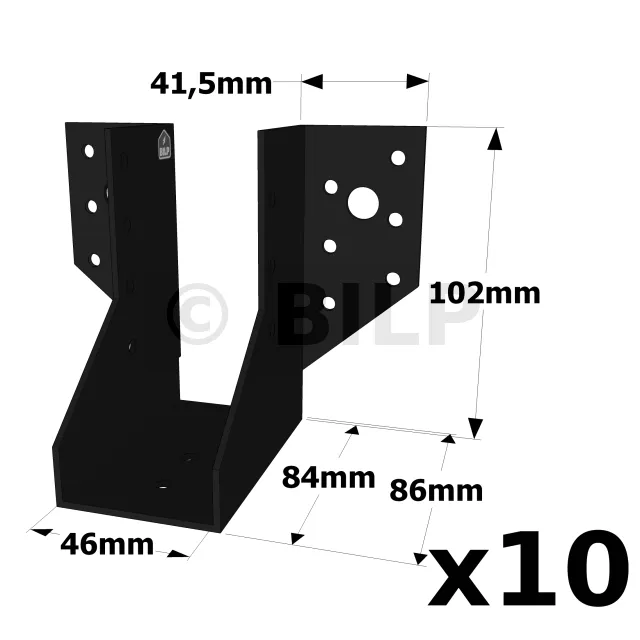

Balkenschuh mit außenliegenden Schenkeln, Schwarze Ausführung (Dicke 2mm, Tiefe 84mm) - Réf. SAE250/46/2PB_10
-
ReferenzSAE250/46/2PB_10
-
Dicke2mm
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Breite (A)44mm
-
Tiefe (C)84mm
-
FinishPulverbeschichtete Oberfläche Polyester Architektur RAL9005
-
Bohrungen auf dem Hauptträger Ø5 [mm]8
-
Bohrungen auf dem Nebenträger Ø5 [mm]5
-
Bohrungen auf dem Hauptträger Ø13 [mm]2
-
Tiefe (F)86mm
-
Min. Breite des Trägers [mm]44mm
-
Max. Breite des Trägers [mm]46mm
-
Max. Trägerhöhe153mm
-
Min. Tragbalkenhöhe [mm]112mm
-
Breite (D)41.5mm
-
Herstellungfranzösisch
Eigenschaften
Technische Zulassungen : ETA-06/0270
Leistungserklärungen : DE-DoP-e06/0270
Material
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Pulverbeschichtete Oberfläche Polyester Architektur RAL9005,
- Dicke : 2 mm.
Vorteile
- Schwarzes Finish für große Diskretion in der Struktur,
- Kompatibel mit schwarzen Schrauben CSA5.0x35PB,
- Schnelle und einfache Installation.
Anwendungen
Substrat
- Hauptträger : Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz, ...
- Nebenträger : Massivholz, Brettschichtholz, Verbundholz, ...
Anwendungsbereiche
- Tragbalken : Pfetten, Balken, Sparren,
- Pergolen,
- Carports,
- Verstärkung von bestehenden Baugruppen, ...
Technische Daten

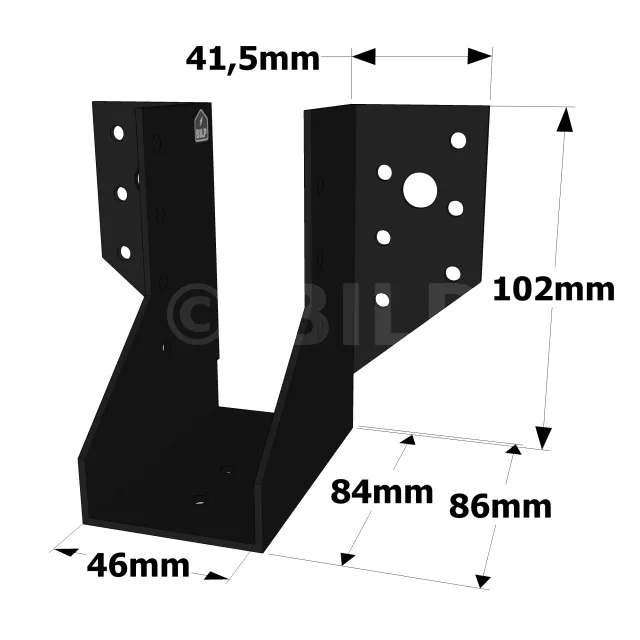

Abmessungen
- (1) Poteau
- (2) Lisse basse
- (3) Plateforme en bois
Cela arrive quand on pose les panneaux après les murs. Il faut laisser un espace de dilatation entre le panneau et la lisse basse du mur.
| Artikel | Balkenabmessungen [mm] | Abmessungen [mm] | Löcher im Hauptträger | Löcher im Nebenträger | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | A | B | C | D | F | t | ø5 | ø13 | ø5 | |||
| Min. | Max. | Min. | Max. | ||||||||||
| SAE200/46/2PB | 44 | 46 | 92 | 116 | 4 | 77 | 84 | 41.5 | 86 | 2 | 8 | 2 | 5 |
| SAE250/46/2PB | 44 | 46 | 112 | 153 | 46 | 102 | 84 | 41.5 | 86 | 2 | 12 | 2 | 7 |
Charakteristische Tragfähigkeit - Balken auf Tragbalken - Vollausnagelung
| Artikel | Befestigungen | Charakteristische Tragfähigkeiten - Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | R3.k | R4.k | |
| Menge | Menge | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 8 | 5 | 6.5 | 4 | 1 | 2.9 |
| SAE250/46/2PB | 12 | 7 | 10.4 | 7.2 | 1.7 | 4.4 |
Charakteristische Tragfähigleit - Holz an Holz - Teilausnagelung
| Artikel | Befestigungen | Charakteristische Tragfähigket- Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | R3.k | R4.k | |
| Menge | Menge | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 4 | 4 | 3.9 | 2.1 | 0.5 | 1.5 |
| SAE250/46/2PB | 6 | 4 | 6.3 | 2.9 | 0.9 | 2.2 |
- Die in der obigen Tabelle angegebenen Werte gelten für Balken-auf-Tragbalken- und Balken-auf-Stützen-Anwendungen, vorausgesetzt, dass die für jede Konfiguration spezifischen Teilvernagelungspläne in unserer ETE-06/0270 Seite 17 beachtet werden.
Charakteristische Tragfähigkeit - Holzbalken auf starrer Stütze
| Artikel | Befestigungen | Charakteristische Tragfähigkeit - Holz C24 [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | R3.k | R4.k | |||
| Menge | Typ | Menge | Typ | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 2 | Ø10* | 5 | CSA** | 12.8 | 9.2 | 2.8 | 5 |
| SAE250/46/2PB | 2 | Ø10* | 7 | CSA** | 16.5 | 12.8 | 3.8 | 5 |
* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Ankerlösungen sind WA, BOAXII, AT-HP, SET-XP und sind abhängig von Betontyp, Achsabstand und Randabständen. Die in dieser Tabelle angegebenen Werte sind für eine Vollplatteninstallation angegeben. Für alle anderen Einbaubedingungen (in Randnähe...) muss der Konstrukteur die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
** Schwarze Schraube CSA5,0x35PB
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
An Nebenträger :
- Schrauben CSA5.0x35PB.
An Hauptträger :
Holzstütze :
- Shcraube CSA5.0x35PB.
Stahlstütze :
Betonstütze :
- Mechanische Dübel : Bolzen WA M10-78/5,
- Chemische Dübel : Verbundmörtel AT-HP mit Gewindestange LMAS M10-120/25.
Hohlmauerwerkstütze (Lastaufnahme der Dübel ist zu überprüfen) :
- Verbundmörtel AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25.
+ Siebhülse SH M16-130.
An Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger.
2. Präsentieren Sie den Balkenschuh und stellen Sie die Schenkel auf jeder Seite vor.
3. stellen Sie den Balkenschuh in Bezug auf die Linien ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Tragbalkens zu erleichtern.
4. schließen Sie die Befestigung an jedem Schenkel ab.
5. Legen Sie den Tragbalken in den Balkenschuh und sichern Sie ihn durch teilweises oder vollständiges Eindrehen.
An Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Träger anbringen.
2. Methode 2 : Zeichnen Sie die Lage des Tragbalkens auf der Stütze nach, legen Sie den Balkenschuh vor und suchen Sie die Mittelpunkte der Löcher.
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf.
4. präsentieren Sie den Balkenschuh und befestigen Sie ihn mit Ankerschrauben an der Stütze.
5. stellen Sie den im Balkenschuh Tragbalken vor der Befestigung vor.
