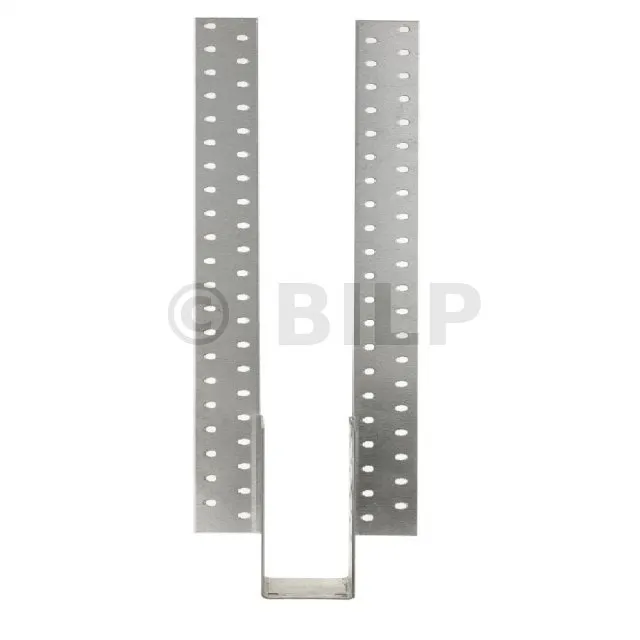

Der maßgefertigte Balkenschuh AG713 - Réf. AG713
-
ReferenzAG713
-
HerstellungFranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 und Sylodyn® : Polyurethan Sylomer® SR220.
-
MarkeSIMPSON Strong-Tie
-
Tiefe (C)60mm
-
Höhe (B)(300-Breite (A))/2
-
Höhe (E)(970-Breite (A))/2
-
Bohrungen auf dem Hauptträger Ø5 [mm]84
-
Bohrungen auf dem Nebenträger Ø5 [mm]18
-
Tiefe (F)61.5mm
-
Tiefe (D)30mm
Riemchen-Clog
Die Riemenclogs AG703 und AG713 bieten die Möglichkeit, die Höhe durch Falten der Riemen am Träger entsprechend der gewünschten Konfiguration anzupassen.
Einsatzbereiche
- Dachsparren befestigen,
- Balken,
- Überschriften, ...
Technische Daten

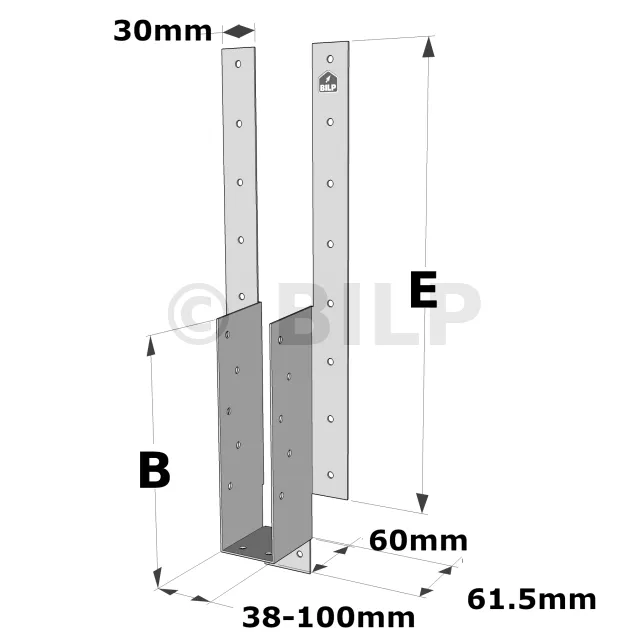

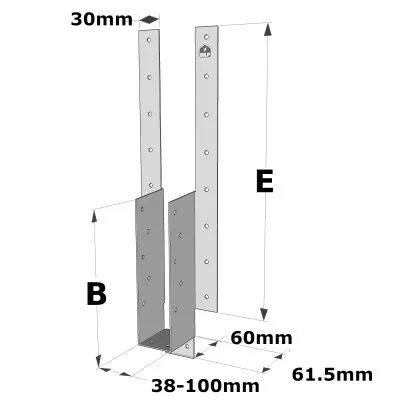

Abmessungen

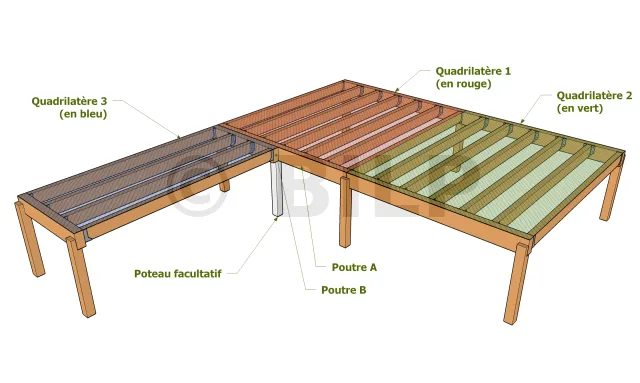

Les quadrilatères 1 & 2 sont identiques et reposent chacun sur quatre supports. Le quadrilatère 3 est plus petit. Si la poutre A est correctement dimensionnée, on peut faire l’économie du poteau en blanc.

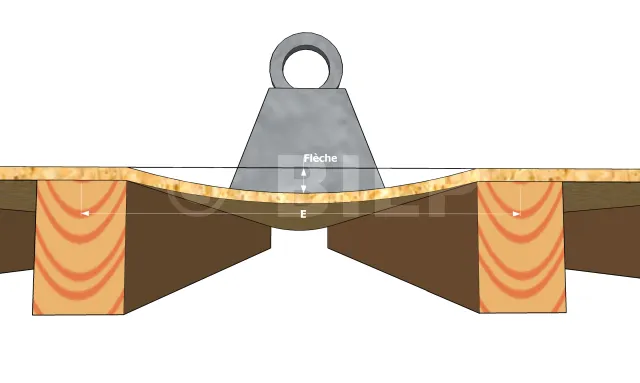

est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).
| Referenzen | Abmessungen [mm] | Bohrungen am Träger | Bohrungen am Träger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4,5 | Ø4,5 | |
| AG703 | 36-98 | (344-A)/2 | 48 | 25 | (680-A)/2 | 49.2 | 1.2 | 18 | 10 |
| AG713 | 38-100 | (300-A)/2 | 60 | 30 | (970-A)/2 | 61.5 | 1.5 | 84 | 18 |
Eigenschaftswerte - Holz auf Holz - Flache Flügel
est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).
| Referenzen | Eigenschaftswerte - Holz auf Holz - Flache Flügel | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C18-Holz [kN] | Kennwerte - C24-Holz [kN] | Kennwerte - SCL-Holz [kN] | |||||
| Getragen | Getragen | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Menge | Menge | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | |
| AG713 | 20 | 4 | 21.4 | 5.7 | 24.3 | 5.7 | 28.2 | 6.7 |
Eigenschaftswerte – Holz auf Holz – Befestigung von oben
est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).
| Referenzen | Kennwerte - Holz auf Holz - Obere Befestigung | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – C18-Holz [kN] | Charakteristische Werte – C24-Holz [kN] | Charakteristische Werte - SCL Holz [kN] ] | ||||||
| Getragen | Getragen | R1.k | R2.k | R1.k | R2.k | R1 .k | R2.k | ||
| Platine haute | Face | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | ||
| Qté | Qté | Qté | |||||||
| AG713 | 4 | 2 | 4 | 11.4 | 5.4 | 12.1 | 5.7 | 14.2 | 6.7 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Durchführung
}
Befestigungen
Beim Tragen:
- Beringte Spitzen CNA Ø3,1x35 als Referenz AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Auf dem Holzträger:
- Beringte Spitzen CNA Ø3,1x35 als Referenz AG703.
- Beringte Spitzen CNA Ø4,0x50 als Referenz AG713.
Einrichtung
2 mögliche Konfigurationen:
- Flache Flügel, traditionelle Montage identisch mit Außenflügel-Sabots,
- Gefaltete Flügel zur Höhenverstellung des Schuhs im Verhältnis zum Stützelement. Nageln Sie die gefalteten Flügel fest.
Befestigungen
Beim Tragen:
- Beringte Spitzen CNA Ø3,1x35 als Referenz AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Auf dem Holzträger:
- Beringte Spitzen CNA Ø3,1x35 als Referenz AG703.
- Beringte Spitzen CNA Ø4,0x50 als Referenz AG713.
Einrichtung
2 mögliche Konfigurationen:
- Flache Flügel, traditionelle Montage identisch mit Außenflügel-Sabots,
- Gefaltete Flügel zur Höhenverstellung des Schuhs im Verhältnis zum Stützelement. Nageln Sie die gefalteten Flügel fest.
