Das Gartenhaus entwerfen : Die Schritte, die Sie befolgen sollten

Konsistenz des Entwurfs eines Gartenhauses

Im Allgemeinen besteht das Entwerfen einer Struktur darin, :

• die Ideen des Projekts materialisieren,
• Simulationen durchzuführen,
• die Abmessungen der Elemente zu berechnen,
• die Verfügbarkeit von Querschnitten und Längen zu überprüfen,
• detaillierte Pläne mit den tatsächlich verfügbaren Materialien zu erstellen.

Projektideen materialisieren

Das Projekt zu materialisieren bedeutet, die Ideen, die man im Kopf hat, auf Papier zu bringen. Dies ist in der Tat sehr wichtig, denn man kann von Angesicht zu Angesicht die Realität vor Ort sehen und gleichzeitig jemand anderem die Gelegenheit geben, seine Meinung zu äußern.

In diesem Schritt sollten Sie auf Ihrem Plan die Elemente markieren, die Ihrer Meinung nach die Struktur beeinträchtigen könnten : Rohrleitungen, Abflusskanäle, Regenwasserabflüsse, Höhenunterschiede, ... . Diese Elemente sind Entscheidungsquellen, sowohl auf struktureller als auch auf ästhetischer Ebene. Sie haben dann die Abmessungen der Struktur und die Anordnungen der Elemente in einer globalen Weise.

Simulationen durchführen

In der Phase der Materialisierung haben Sie ein erstes Bild des Bauwerks. Nachdem Sie sich mehrere Modelle im Internet angesehen haben, können Sie Simulationen durchführen. Sparen Sie nicht damit, mehrere Bilder zu machen : Spielen Sie mit dem Boden, dem Fundament, der Plattform, der Bodenplatte, dem Wandgerüst, den Pfosten, den Pfetten, der Wandbalken, den Tragbalken, den Sparren, den Streben, den Innen- und Außenverkleidungen, den Dachbindern, den Dachlatten, den Abdeckungen, den Randbrettern, den Öffnungen und den Holzoberflächen.

Jeder Teil des Baumhauses kann mehrere Möglichkeiten haben. Sehen Sie hier eine Liste der modularen Teile, um die richtige Formel für Ihre Hütte zu erstellen: das Fundament, die Plattform, das Wandgerüst, der Dachstuhl, die Dacheindeckung.

Sie können zu den Strukturberechnungen übergehen, nachdem Sie eine endgültige Entscheidung über die gewünschte Struktur getroffen haben.

Strukturberechnungen

Die Strukturberechnungen folgen der Methode der Lastabtragung. Es ist nämlich logisch, dass die Elemente im unteren Teil die Lasten der Elemente im oberen Teil tragen. Die Grundformel für die Berechnung des Querschnitts eines Elements berücksichtigt die verschiedenen Lasten, die es trägt: die klimatische Auflast + die Last der getragenen Struktur + das Eigengewicht.

• Die Dachlast : Diese Last teilt sich in zwei Teile, nämlich die Überlast (Schnee) und die Dauerlast (die verteilte Masse der Dachmaterialien). Zu ihrer Bestimmung verwenden Sie das Tool zur Berechnung der Dachlast. Geben Sie einfach Ihre Daten in die erforderlichen Felder ein. Für die Art der Dacheindeckung, wenn Sie deren Belastung genau kennen, füllen Sie das Feld "Dacheindeckungsbelastung" aus (als Richtwert gilt 1 daN = 1,02 kg). Bei der Höhenangabe sollten Sie sich nicht irren, da die Schneelast davon abhängt. Fügen Sie einige zusätzliche Meter hinzu, wenn Sie zögern.

• Sparren und Latten : Diese Elemente werden auf die gleiche Weise berechnet. Verwenden Sie das Sparren-Berechnungstool. Die Belastung der Sparren entspricht der Summe aus der Auflast und der Belastung durch die Dacheindeckung.
• Die Konterlatten : Generell besteht die Konterlattung darin, einerseits den Belüftungsraum unter der Dacheindeckung freizulassen, andererseits aber auch die Regensperre, falls vorhanden, an Ort und Stelle zu halten.
• Die Pfetten : Verwenden Sie das Pfetten-Berechnungstool. Die Pfettenlast ist die Summe aus der Überlast, mit der Last der Dacheindeckung, der Latten und Konterlatten, der Sparren sowie ihrer Eigenlast. Um diese Last pro Quadratmeter zu erhalten, muss man die Gesamtmasse der Elemente durch die von den Pfetten eingeschlossene Gesamtfläche teilen. Verwenden Sie für dieses Werkzeug die Einheit daN/m². Dieses Werkzeug betrachtet ein einzelnes Element der Pfette. Wenn die Spannweite und der Achsabstand zwischen den Pfetten zu groß sind, können Sie einen Schimmel einsetzen, um zwei Elemente mit einer Breite zu erhalten, die der Hälfte der Breite einer einzelnen Pfette entspricht.
• Wandpfetten : Wandpfetten bestehen aus einem einzigen Element, da sie direkt an der Fassade befestigt werden. In der Regel wird derselbe Querschnitt wie für eine einzelne Pfette verwendet, wobei es auf die richtige Auswahl des Befestigungszubehörs ankommt.
• Die Unterkonstruktion : Ihre Planung ist besonders schwierig, da sie sowohl die Last tragen als auch die Verstrebungen und die Isolierungen effizient anordnen muss. Unter this article finden Sie Informationen über die Bestandteile des Rahmens eines Baumhauses.
• Die Verstrebung : ist ein sehr wichtiges Element für ein Baumhaus, da der Wind der tägliche Feind dieser Struktur ist, aber auch der Schnee im Winter. Es gibt verschiedene Möglichkeiten, eine Hütte zu verstreben. Schauen Sie sich diesen Artikel an, um zu verstehen, welche Maßnahmen Sie ergreifen müssen und welche Techniken möglich sind.
• Die Leiste für die Fassadenverkleidung : Bei einer Verstrebung aus OSB-Platten ist es wichtig, OSB-Leisten hinzuzufügen, um die Fassadenverkleidung angemessen zu befestigen und die Wand zu belüften.
• Die Stützen : verwenden Sie das Stützenberechnungstool. Da Sie das Berechnungstool unter Excel haben, müssen Sie aufpassen, denn das obige Online-Tool berücksichtigt die Lastfläche aller Pfosten oder die Lastfläche eines einzelnen Pfostens, während das Excel-Tool nur diese Fläche auf einem einzelnen Pfosten berücksichtigt.
• Der Bauernhof : Für ein Bauwerk mit zwei oder mehr Dachflächen ist der Bauernhof in der Regel das effizienteste traditionelle Mittel. Siehe hier für alle Möglichkeiten.

Verfügbarkeit der Elemente prüfen

Jedes Projekt stellt eine bestimmte Zusammenstellung von Elementen dar. Nachdem du die Querschnitte und Längen der Elemente hast, überprüfe bei deinen potenziellen Lieferanten die Verfügbarkeit der Querschnitte und Längen, die du gerade berechnet hast. Es ist nämlich selbst bei Standardquerschnitten nicht immer klar, ob Ihr Lieferant die Querschnitte und Längen, die Sie benötigen, auch tatsächlich vertreibt. Wenn der/die umliegende(n) Lieferant(en) nicht über die theoretischen Elemente verfügt/verfügen, nehmen Sie die verfügbaren Elemente auf und führen Sie die Berechnungen erneut durch. Dann haben Sie die praktischen Elemente.

Entwurf des RENARD-Gartenhauses

Sehen wir uns den Entwurf des Fuchsbaues im Detail an, um zu verstehen

Annahmen
Für den Entwurf gehen wir von folgenden Annahmen aus :

• Bundesland : Köln, Höhe : 150 m.
• Breite : 400 cm, Tiefe : 180 cm
• Höhe an der Traufe : 200 cm
• Vorderer Überhang : 20 cm
• Art der Dacheindeckung : Asphaltschindel.
• Dachneigung : 17,6 %.
• Keine Decke oder Isolierung
• Verwendetes Holz der Klasse C18
• Dichte : 500 kg/m3

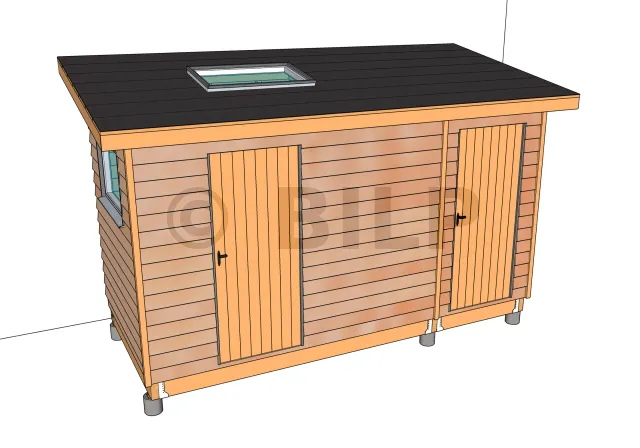

RENARD-Hütte mit Pultdach

1- Die Lasten auf dem Dach

Als Dacheindeckung wird im Berechnungstool direkt "Bitumenasphaltschindel inklusive Spanplatten" gewählt.

Die Lasten auf dem Dach sind wie folgt :

2- Die Sparren

Überprüfung des Sparrenquerschnitts bei h85 x b50

• Spannweite : Bei einer Tiefe von 180 cm und einer Neigung von 17,6 % haben wir Sparren mit einer Spannweite von 183 cm im Kriechdach.
• Zulässiger Achsabstand : Da eine OSB-Platte normalerweise 250 cm lang ist, teilen wir diese Zahl, um 4 Sparren zu erhalten, die eine Platte aufnehmen, was einem maximalen Sparrenabstand von 63 cm entspricht.

Als Befestigungsmethode wählen wir "Befestigung von oben und unten", da die Sparren gleichzeitig an der First- und der Traufbohle befestigt werden.

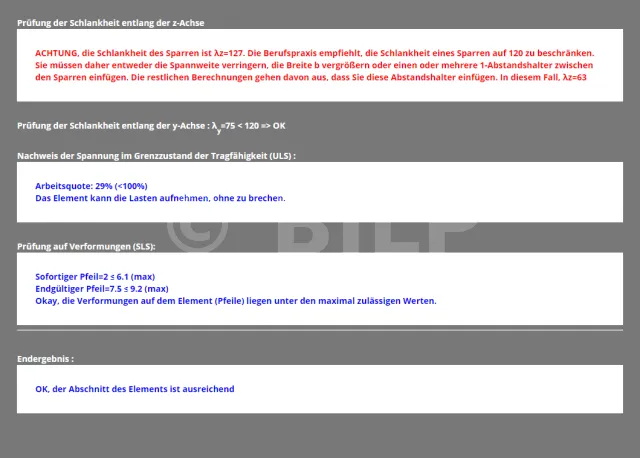

Überprüfen wir, ob der Querschnitt von 85 x 50 mm unter diesen Bedingungen passt.

3- Die Rahmen

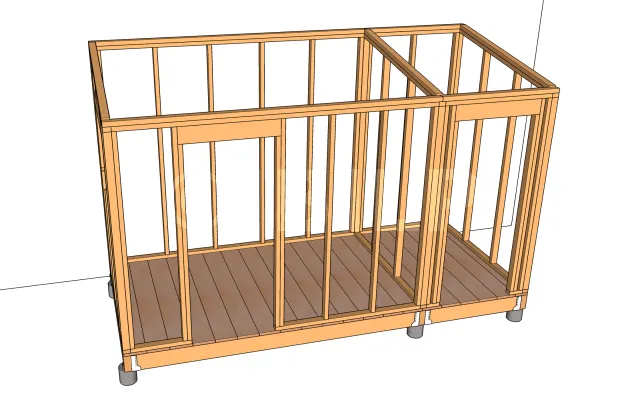

Den Rahmen überprüfen

Holzteile in der Vertikalen tragen viel mehr Last, als es den Anschein hat. Ein 60 x 40 mm großes Kantholz in diesem Bereich kann bis zu 62,5 kg tragen. Das RENARD-Gartenhaus wird eine Überlast und eine Gesamtlast von etwa 460 kg haben. Diese Last kann von acht 60 x 40 mm großen Lagerhölzer getragen werden.

Aus Sorge um die Knickung und um die Umsetzung zu erleichtern, wird ein Plattformrahmen in der Regel Ständer mit einem maximalen Achsabstand von 60 cm haben. Wir werden also mehr Ständer haben. Dann muss man sich den Rahmen mit den Öffnungen ansehen.

4- Die Strebe

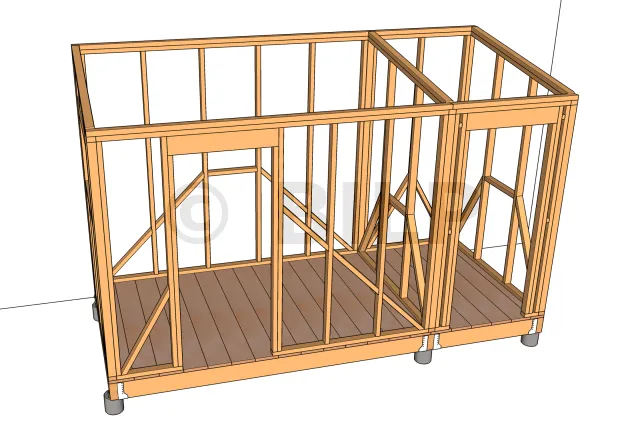

Die Verstrebung entwerfen

Es gibt verschiedene Techniken, um eine Struktur zu verstreben. Man sollte sie je nach verfügbarem Platz, der Art der gewählten Verkleidung und ein wenig nach dem Aussehen, das man für das Innere des Baumhauses haben möchte, auswählen. Hier ist der Artikel, der diese Arten von Verstrebungen zeigt.

Details zu den Komponenten und der Konstruktion der Wände finden Sie in diesem Artikel.

Die zu beachtenden Vorsichtsmaßnahmen

• Es ist wichtig, während der Strukturberechnungen vorab die Methoden zur Befestigung der Elemente zu sehen. Überprüfe auch während deiner Materialsuche die Möglichkeiten von Montage- und Befestigungszubehör.
• Die Ableitung von Regenwasser muss gut durchdacht sein, damit keine[...]
