Eléments constitutifsNomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Hier ein kostenloser Auszug aus der Bauanleitung :

Composition globale de la structure

Eléments constitutifs 1
Eléments constitutifs 1
Eléments constitutifs 2
Eléments constitutifs 2

Nomenclature du mur M1

Vue ossature mur M1
Dimension ossature mur M1
Id. Désignation Section Longueur Qté
M1aLisse basse6x4 cm15.7 cm2
M1bLisse haute6x4 cm284 cm2
M1cLisse de chainage6x4 cm296 cm1
M1dMontant6x4 cm267.1 cm4
M1eMontant (dessus porte)6x4 cm49.8 cm7
M1fTraverse porte7.5x6.3 cm252.6 cm3
M1gMontant porte7.5x6.3 cm200 cm2

Nomenclature du mur M2

Vue ossature mur M2
Dimension ossature mur M2
Id. Désignation Section Longueur Qté
M2aLisse basse6x4 cm216.4 cm1
M2bLisse basse6x4 cm24 cm1
M2cMontant6x4 cm267.1 cm8
M2dLisse haute6x4 cm346 cm2
M2eLisse de chainage6x4 cm334 cm1
M2fMontant de renfort et d’allège6x4 cm69.7 cm4
M2gMontant (dessus fenêtre et porte)6x4 cm57.3 cm8
M2hContreventement6x4 cm76.7 cm4
M2iTraverse basse et haute fenêtre7.5x6.3 cm102.6 cm3
M2jMontant fenêtre7.5x6.3 cm120 cm2
M2kTraverse porte7.5x6.3 cm105.6 cm2
M2lMontant porte7.5x6.3 cm200 cm2

Nomenclature du mur M3

Vue ossature mur M3
Dimension ossature mur M3
Id. Désignation Section Longueur Qté
M3aLisse basse6x4 cm284 cm1
M3bLisse haute6x4 cm284 cm2
M3cLisse de chainage6x4 cm296 cm1
M3dMontant6x4 cm267.1 cm6
M3eMontant de renfort et d’allège6x4 cm69.7 cm4
M3fMontant (dessus fenêtre)6x4 cm57.3 cm4
M3gContreventement6x4 cm126.1 cm4
M3hTraverse basse et haute7.5x6.3 cm102.6 cm3
M3iMontant fenêtre7.5x6.3 cm120 cm2

Nomenclature du mur M4

Vue ossature mur M4
Dimension ossature mur M4
Id. Désignation Section Longueur Qté
M4aLisse basse6x4 cm346 cm1
M4bMontant6x4 cm267.1 cm10
M4cLisse haute6x4 cm346 cm2
M4dLisse de chainage6x4 cm334 cm1
M4eContreventement6x4 cm52.2 cm8
M4fContreventement6x4 cm34 cm1

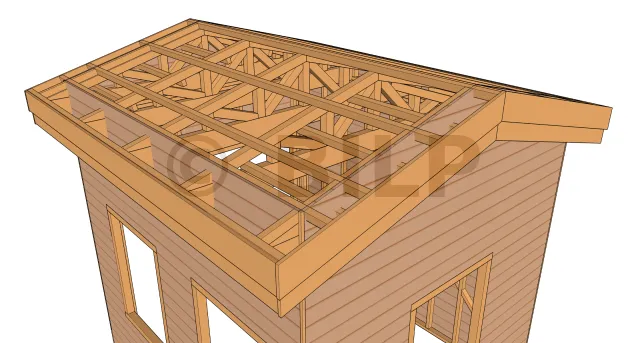

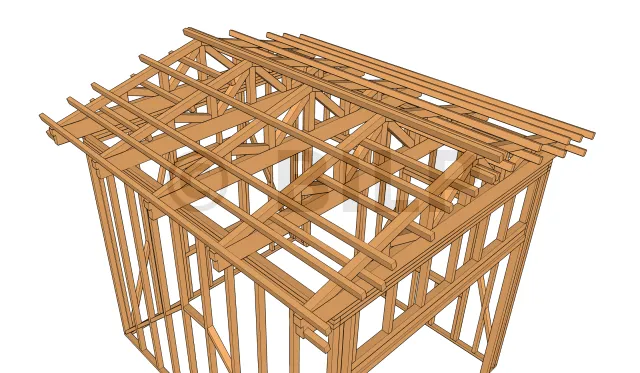

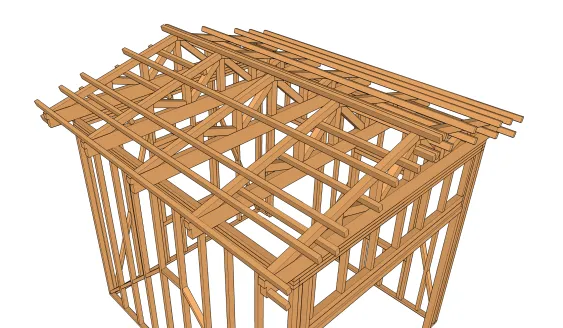

Nomenclature de la toiture: ferme

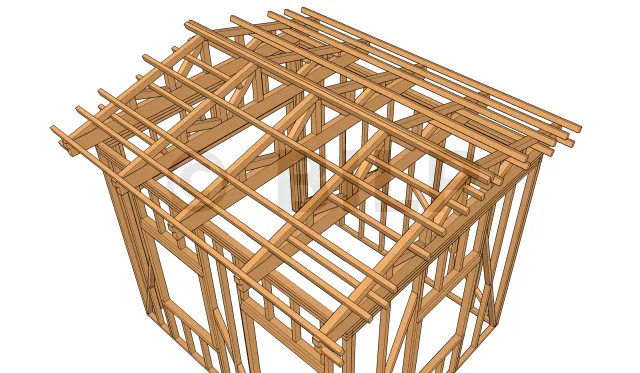

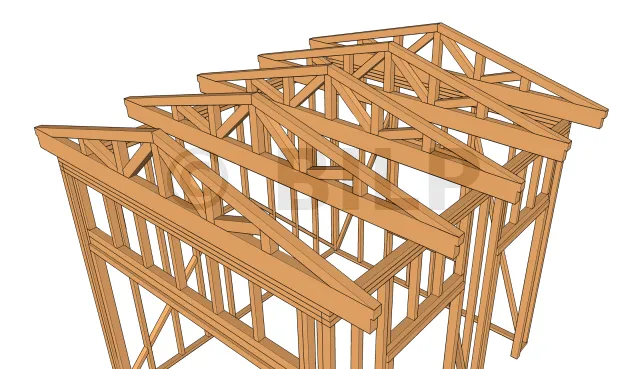

Vue ferme 1
Vue ferme 1

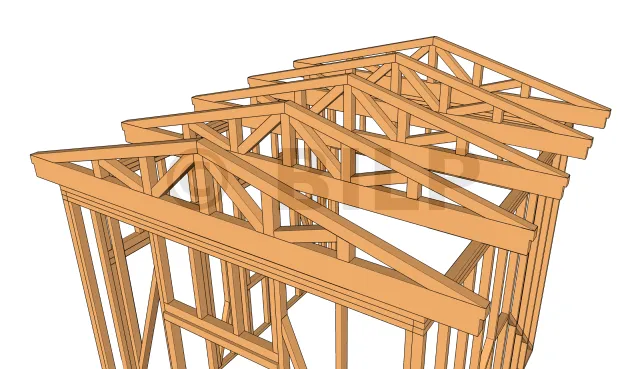

Vue ferme 2
Vue ferme 2
Répartition ferme
Dimension ossature ferme
Id. Désignation Section Longueur Qté
F1Entrait17.5x6.3 cm356 cm5
F2Poinçon7.5x6.3 cm39.9 cm5
F3Contrefiche 17.5x6.3 cm27.6 cm10
F4Contrefiche 27.5x6.3 cm14.3 cm10
F5Contrefiche 37.5x6.3 cm57.4 cm10
F6Contrefiche 47.5x6.3 cm44.5 cm10
F7Arbalétrier7.5x6.3 cm184.3 cm10

Nomenclature de la toiture: chevron

Vue chevron 1
Vue chevron 1
Vue chevron 2
Vue chevron 2
Répartition chevron
Dimension chevron
Id. Désignation Section Longueur Qté
Ch1Chevron6x4 cm385.9 cm10
Ch2Chevron (porte bande de rive)6x4 cm109 cm12
Ch3Chevron (porte bande de rive)6x4 cm17.8 cm8

Nomenclature de la toiture: closoirs des chevrons et des fermes

Vue closoir chevron
Vue closoir ferme
Dimension closoir chevron
Dimension closoir ferme
Id. Désignation Section Longueur Qté
Cl1Closoir chevron6x4 cm27.1 cm4
Cl2Closoir chevron6x4 cm24.5 cm4
Cl3Closoir chevron6x4 cm55.6 cm8
Cl4Closoir ferme6x4 cm78.6 cm16
Cl5Closoir ferme6x4 cm18 cm24

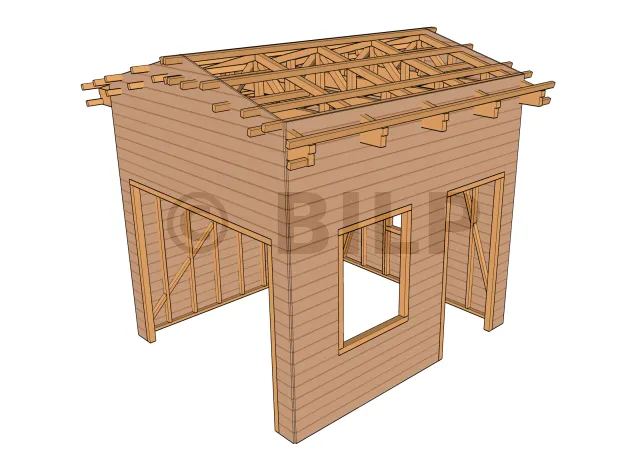

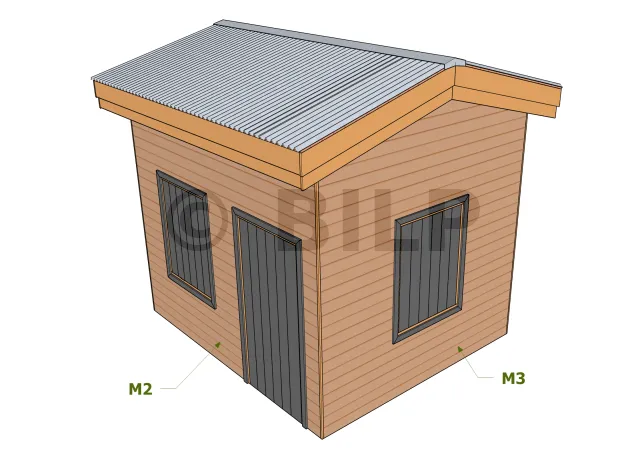

Bardage des façades

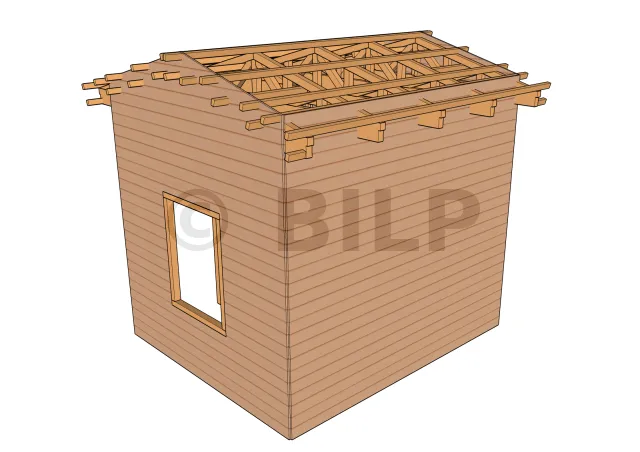

Vue bardage mur 1 et 2
Vue bardage mur 1 et 2
Vue bardage mur 3 et 4
Vue bardage mur 3 et 4

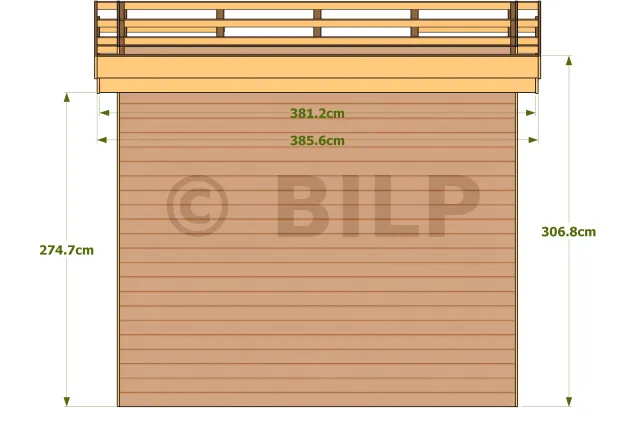

Dimension bardage mur M1
Dimension bardage mur M2
Dimension bardage mur M3
Dimension bardage mur M4
Id. Désignation Épaisseur Surface
B1Planche de bardage M12 cm4.70 m²
B2Planche de bardage M22 cm7.36 m²
B3Planche de bardage M32 cm8.55 m²
B4Planche de bardage M42 cm10.90 m²

Nomenclature des bandes de rive

Vue bande de rive 1
Vue bande de rive 1
Vue bande de rive 2
Vue bande de rive 2
Dimension bande de rive mur M1
Dimension bande de rive mur M2
Dimension bande de rive mur M3

Dimension bande de rive mur M4
Dimension bande de rive mur M4
Id. Désignation Section Longueur Qté
Br1Bande de rive M1 et M319x2.2 cm192.6 cm4
Br2Bande de rive haute M1 et M319x2.2 cm190.3 cm4
Br3Bande de rive haute M2 et M419x2.2 cm381.5 cm2
Br4Bande de rive haute M2 et M419x2.2 cm385.9 cm2

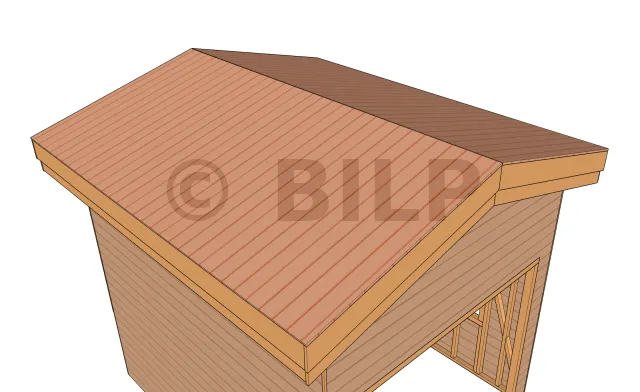

Volige

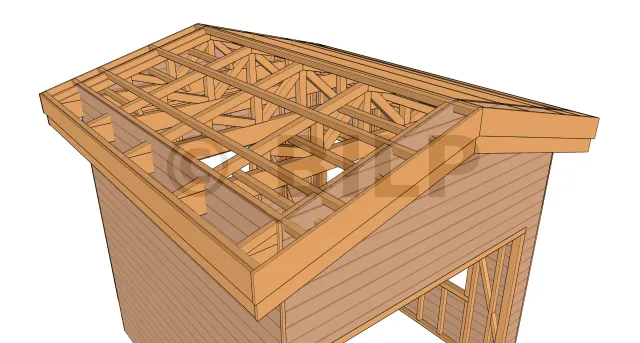

Vue volige de couverture
Vue volige de couverture
Dimension volige
Id. Désignation Surface
VVolige2 x 7.29 m²

PORTE

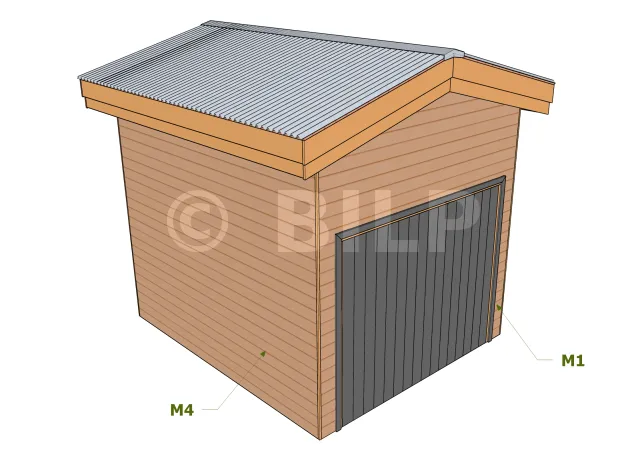

Porte-garage (Façade M1)

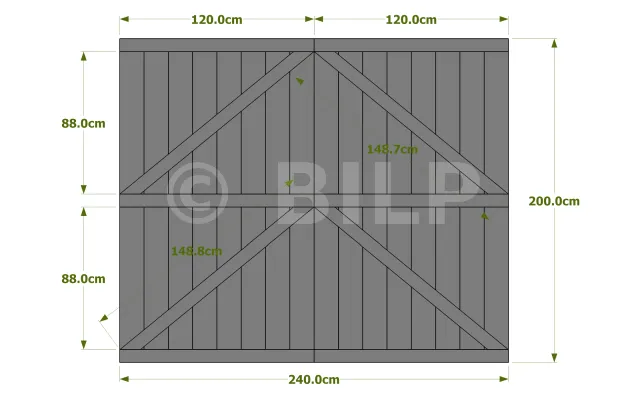

Dimension porte-garage (Façade M1)
Dimension porte-garage (Façade M1)
Id. Désignation Section Longueur Qté
PG1Planche avec emboitement15x3.7 cm200 cm16
PG2Montant horizontal8x3.7 cm120 cm6
PG3Montant oblique8x3.7 cm148.8 cm4

Petite Porte (Façade M2)

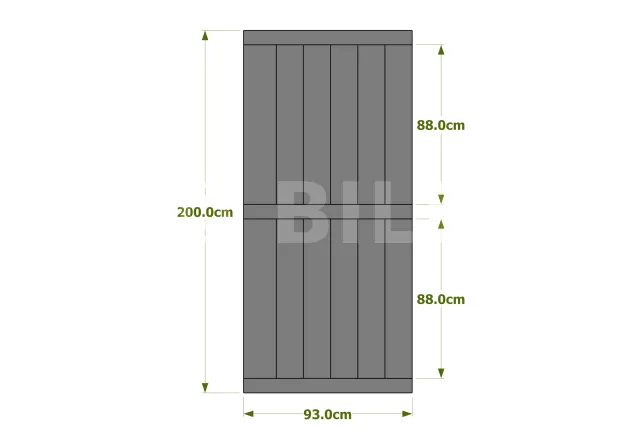

Dimension porte (Façade M2)
Dimension porte (Façade M2)
Id. Désignation Section Longueur Qté
PG1Planche avec emboitement15.5x3.7 cm200 cm6
PG2Montant horizontal8x3.7 cm93 cm3

FENÊTRE

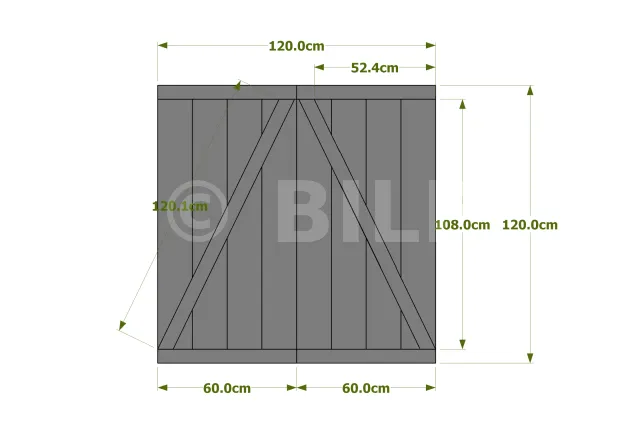

Dimension fenêtre
Dimension fenêtre
Id. Désignation Section Longueur Qté
F1Planche avec emboitement15x3 cm120 cm8
F2Montant horizontal6x3 cm60 cm4
F3Montant oblique6x3 cm123.1 cm2

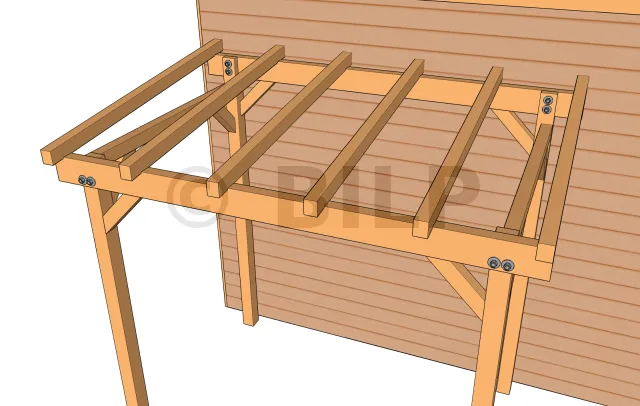

CARPORT

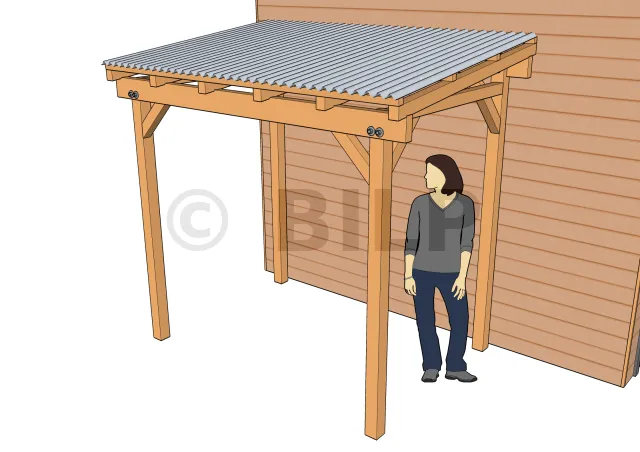

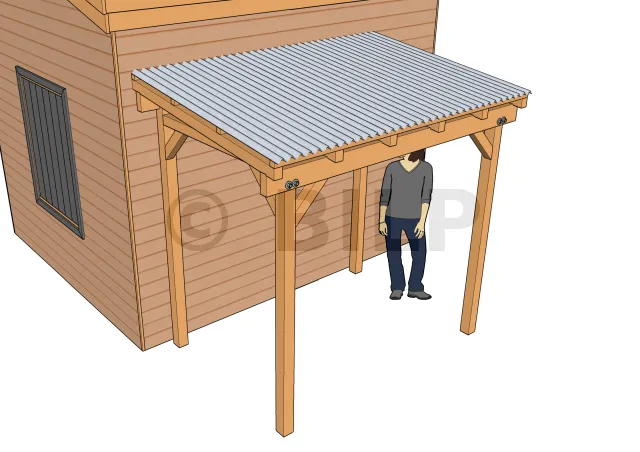

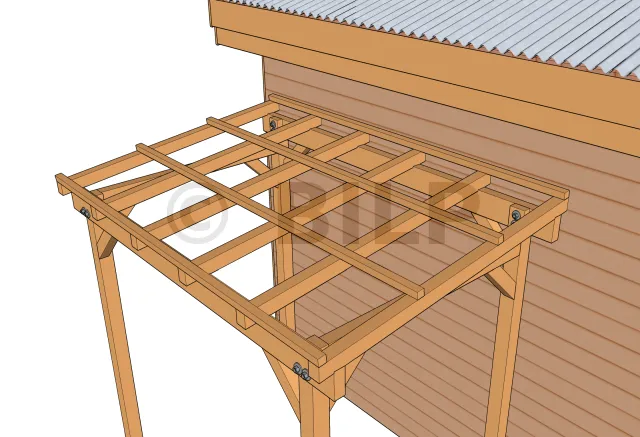

Vue carport 1
Vue carport 1
Vue carport 2
Vue carport 2

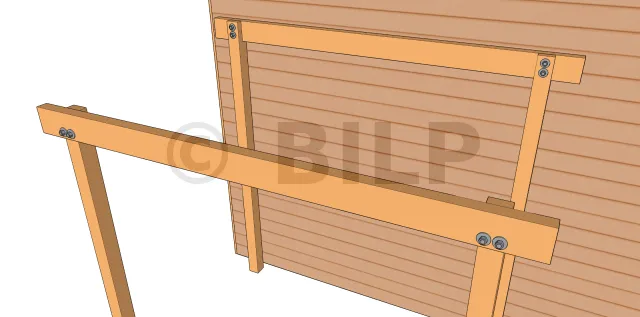

POTEAU CARPORT

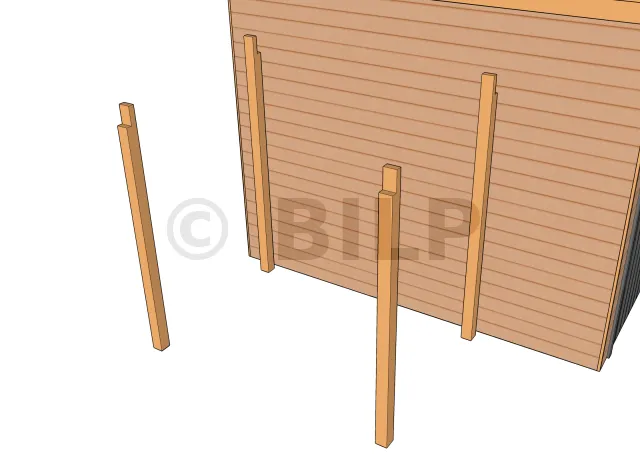

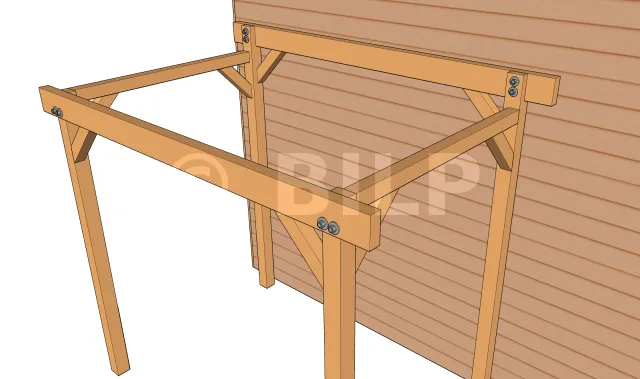

Vue poteau carport
Vue poteau carport

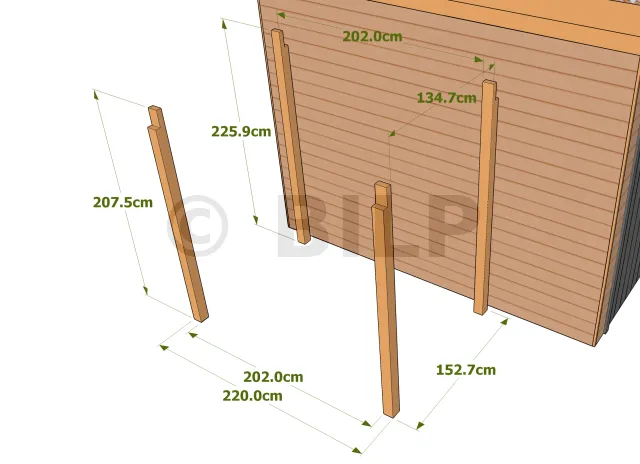

Dimension et répartition poteau carport
Dimension et répartition poteau carport

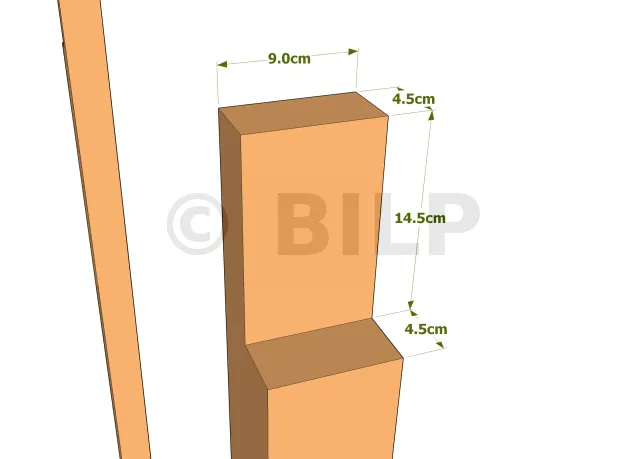

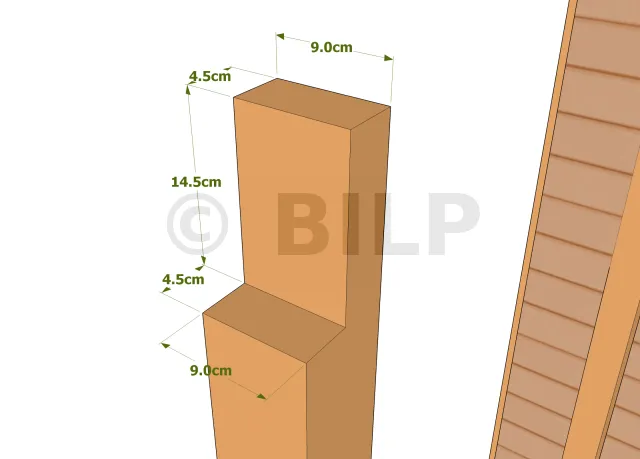

Dimension encoche poteau de devant
Dimension encoche poteau de devant
Dimension encoche poteau sur façade
Dimension encoche poteau sur façade
Id. Désignation Section Longueur Qté
Po1Poteau devant9x9 cm207.5 cm2
Po2Poteau sur façade9x9 cm227.9 cm2


PANNE CARPORT

Vue panne carport
Vue panne carport

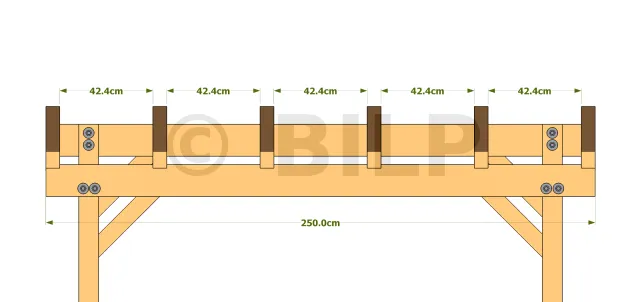

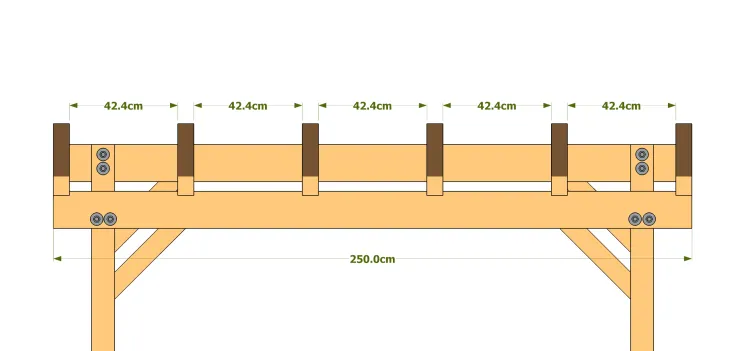

Dimension et répartition panne carport
Id. Désignation Section Longueur Qté
PaPanne14.5x5.8 cm250 cm2

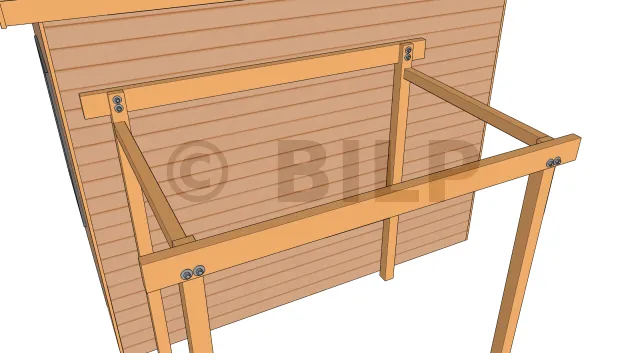

TIRANT CARPORT

Vue tirant carport
Vue tirant carport
Dimension et répartition tirant carport
Id. Désignation Section Longueur Qté
TrTirant7.5x6.3 cm134.7 cm2


BRAS CARPORT

Vue bras de contreventement
Vue bras de contreventement
Dimension bras de contreventement principal
Dimension bras de contreventement latéral
Id. Désignation Section Longueur Qté
BcBras de contreventement principal et latéral7.5x6.3 cm39.3 cm8

CHEVRON CARPORT

Vue chevron carport
Vue chevron carport
Répartition chevron carport
Répartition chevron carport
Dimension chevron carport
Id. Désignation Section Longueur Qté
ChChevron7.5x6.3 cm170.1 cm6

LATTE CARPORT

Vue latte carport
Vue latte carport
Répartition latte carport
Dimension latte carport
Id. Désignation Section Longueur Qté
LLatte4x4 cm250 cm4


TOITURE CARPORT EN TÔLE ONDULÉE

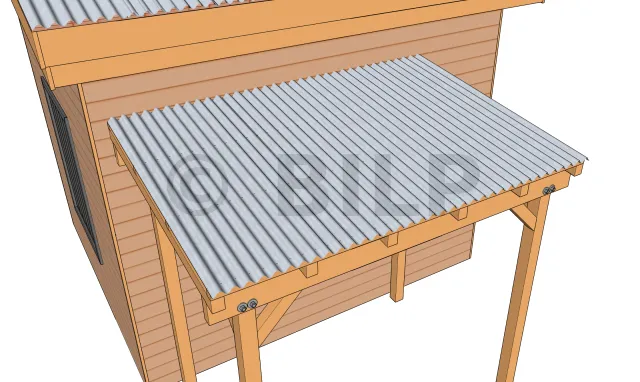

Vue toiture carport
Vue toiture carport
Dimension toiture carport
Id. Désignation Surface
CTôle ondulée galvanisée4.33 m²



[...]
