Eléments constitutifsNomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Hier ein kostenloser Auszug aus der Bauanleitung :

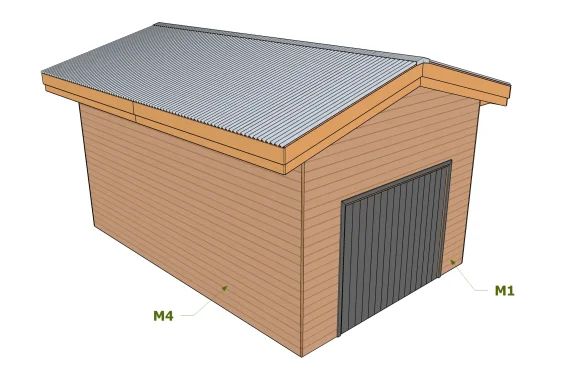

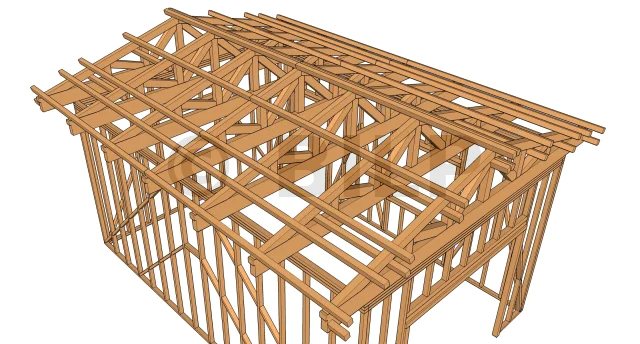

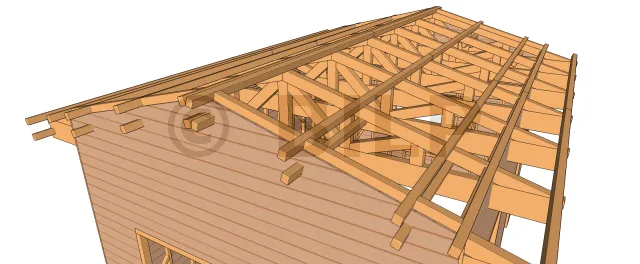

Composition globale de la structure

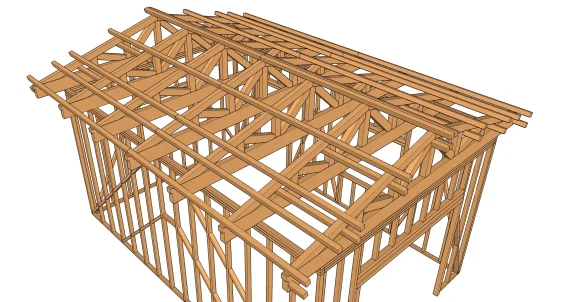

Eléments constitutifs 1
Eléments constitutifs 1
Eléments constitutifs 2
Eléments constitutifs 2

Nomenclature du mur M1

Vue ossature mur M1
Dimension ossature mur M1
Id. Désignation Section Longueur Qté
M1aLisse basse6x4 cm65.7 cm2
M1bLisse haute6x4 cm384 cm2
M1cLisse de chainage6x4 cm396 cm1
M1dMontant6x4 cm267.1 cm6
M1eMontant (dessus porte)6x4 cm49.8 cm8
M1fContreventement6x4 cm89.6 cm4
M1gTraverse porte7.5x6.3 cm252.6 cm3
M1hMontant porte7.5x6.3 cm200 cm2

Nomenclature du mur M2

Vue ossature mur M2
Dimension ossature mur M2
Id. Désignation Section Longueur Qté
M2aLisse basse6x4 cm210.2 cm2
M2bLisse basse6x4 cm70 cm1
M2cMontant6x4 cm267.1 cm13
M2dLisse haute6x4 cm210.2 cm2
M2eLisse haute6x4 cm383.4 cm2
M2fLisse de chainage6x4 cm307.5 cm1
M2gLisse de chainage6x4 cm276.5 cm1
M2hMontant de renfort et d’allège6x4 cm69.7 cm5
M2iMontant (dessus fenêtre et porte)6x4 cm57.3 cm9
M2jContreventement6x4 cm101.6 cm8
M2kContreventement6x4 cm95.9 cm2
M2lTraverse basse et haute7.5x6.3 cm132.6 cm3
M2mMontant fenêtre7.5x6.3 cm120 cm3
M2nTraverse porte7.5x6.3 cm105.6 cm2
M2oMontant porte7.5x6.3 cm200 cm2

Nomenclature du mur M3

Vue ossature mur M3
Dimension ossature mur M3
Id. Désignation Section Longueur Qté
M3aLisse basse6x4 cm384 cm1
M3bLisse haute6x4 cm384 cm2
M3cLisse de chainage6x4 cm396 cm1
M3dMontant6x4 cm267.1 cm8
M3eMontant de renfort et d’allège6x4 cm69.7 cm5
M3fMontant (dessus fenêtre)6x6 cm65 cm8
M3gContreventement6x4 cm80.2 cm6
M3hTraverse basse et haute7.5x6.3 cm132.6 cm3
M3iMontant fenêtre6x4 cm7.5x6.3 cm1202

Nomenclature du mur M4

Vue ossature mur M4
Dimension ossature mur M4
Id. Désignation Section Longueur Qté
M4aLisse basse6x4 cm278.3 cm1
M4bLisse basse6x4 cm317.7 cm1
M4cMontant6x4 cm267.1 cm16
M4dLisse haute6x4 cm238.8 cm2
M4eLisse haute6x4 cm357.2 cm2
M4fLisse de chainage6x4 cm232.8 cm1
M4gLisse de chainage6x4 cm351.2 cm1
M4hContreventement6x4 cm54.3 cm20
M4iContreventement6x4 cm35.5 cm1

Nomenclature de la toiture: ferme

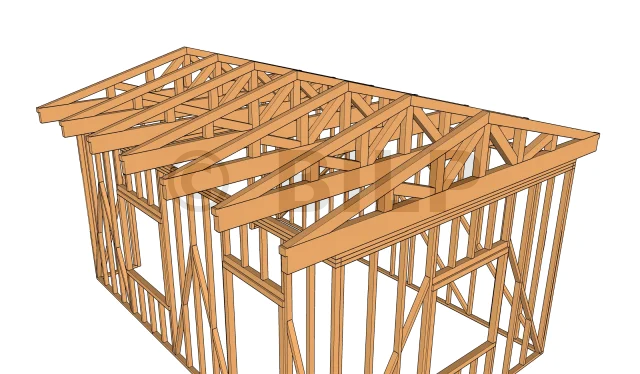

Vue ferme 1
Vue ferme 1

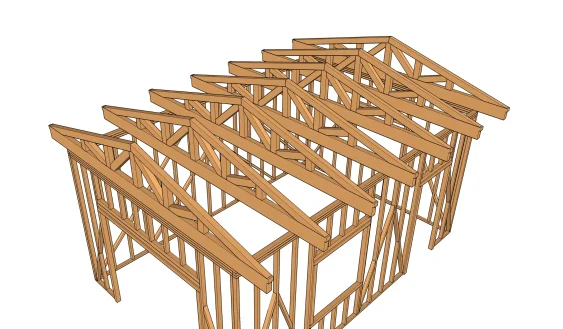

Vue ferme 2
Vue ferme 2

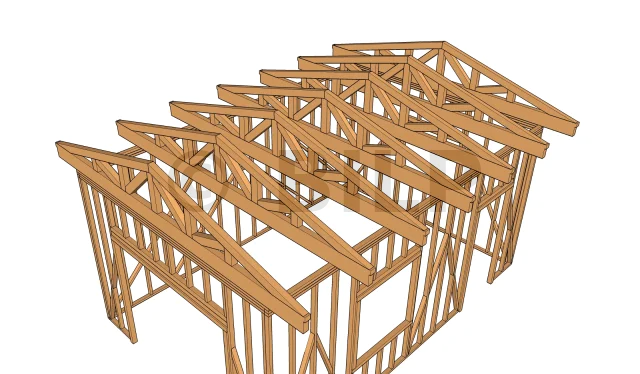

Répartition ferme
Dimension ossature ferme
Id. Désignation Section Longueur Qté
F1Entrait22.5x7.5 cm500 cm7
F2Poinçon11x7.5 cm66.5 cm7
F3Contrefiche 111x7.5 cm19.8 cm14
F4Contrefiche 211x7.5 cm60.8 cm14
F5Contrefiche 311x7.5 cm38.2 cm14
F6Contrefiche 411x7.5 cm78.6 cm14
F7Arbalétrier11x7.5 cm256.7 cm14

Nomenclature de la toiture: chevron

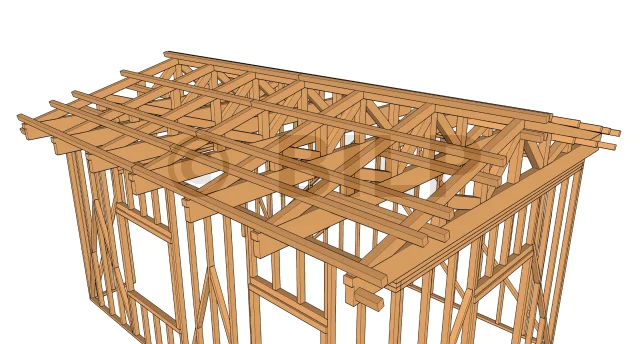

Vue chevron 1
Vue chevron 1
Vue chevron 2
Vue chevron 2
Répartition chevron
Dimension chevron
Id. Désignation Section Longueur Qté
Cf1Chevron7x6 cm320.2 cm20
Ch2Chevron (porte bande de rive)7x6 cm118.1 cm8
Ch3Chevron (porte bande de rive)7x6 cm20 cm8

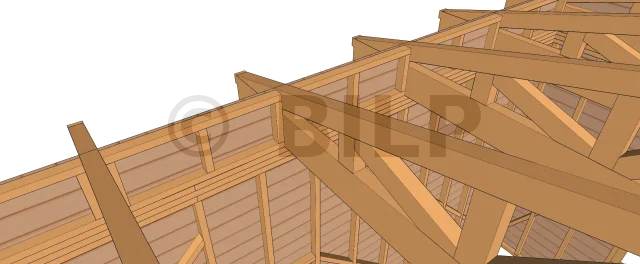

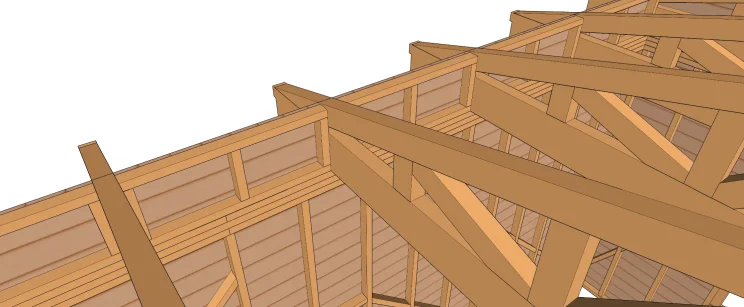

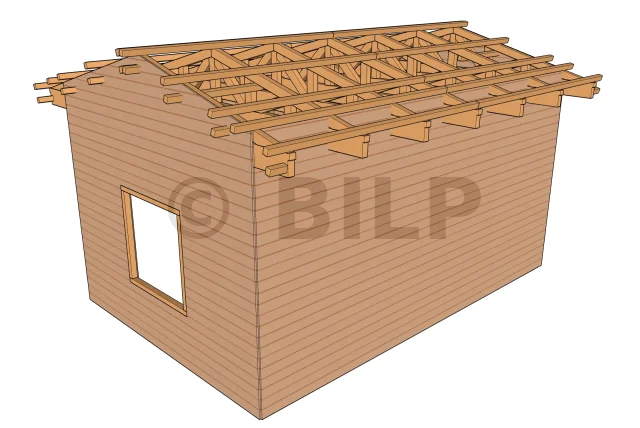

Nomenclature de la toiture: closoirs des chevrons et des fermes

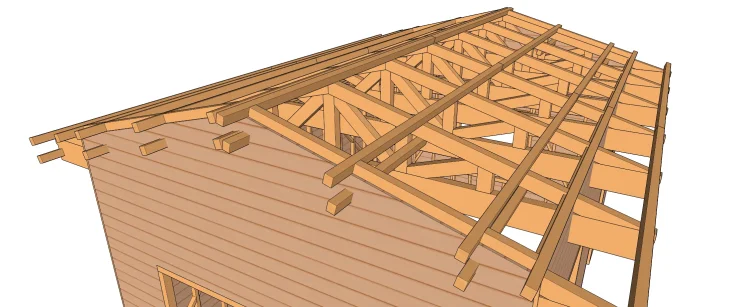

Vue closoir chevron
Vue closoir chevron
Vue closoir ferme
Vue closoir ferme
Dimension closoir chevron
Dimension closoir ferme
Id. Désignation Section Longueur Qté
Cl1Closoir chevron7x6 cm77 cm8
Cl2Closoir chevron7x6 cm29.1 cm4
Cl3Closoir ferme6x4 cm90.6 cm24
Cl4Closoir ferme6x4 cm27.4 cm36

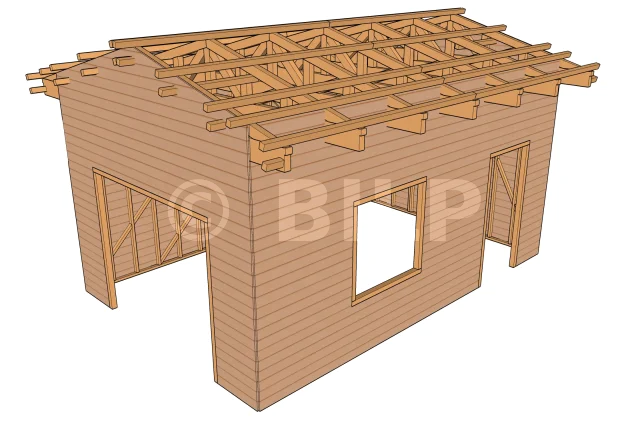

Bardage des façades

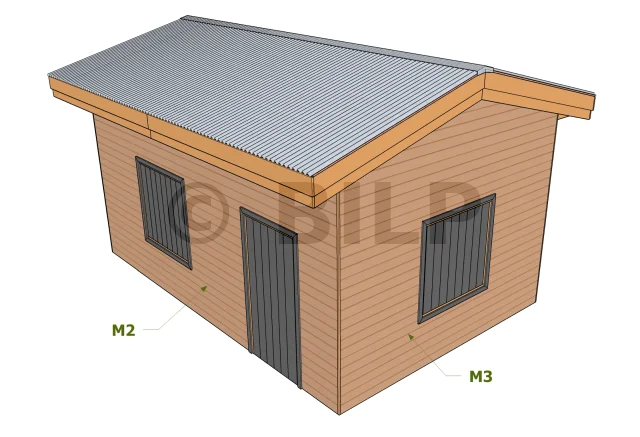

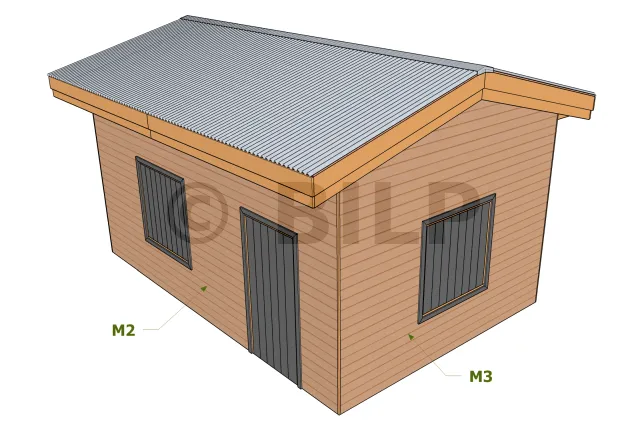

Vue bardage mur 1 et mur 2
Vue bardage mur 1 et mur 2

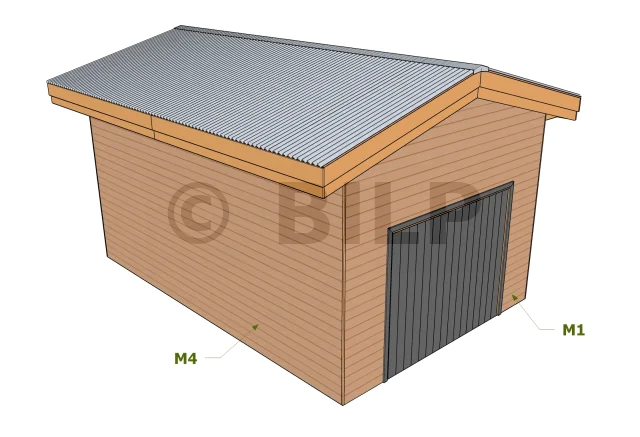

Vue bardage mur 3 et mur 4
Vue bardage mur 3 et mur 4
Dimension bardage mur M1
Dimension bardage mur M2
Dimension bardage mur M3
Dimension bardage mur M4
Id. Désignation Épaisseur Surface
B1Planche de bardage M12 cm8.47 m²
B2Planche de bardage M22 cm15.05 m²
B3Planche de bardage M32 cm11.93 m²
B4Planche de bardage M42 cm18.99 m²

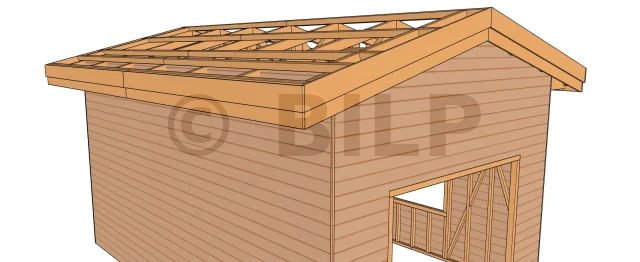

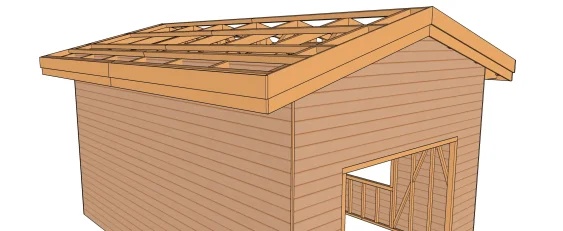

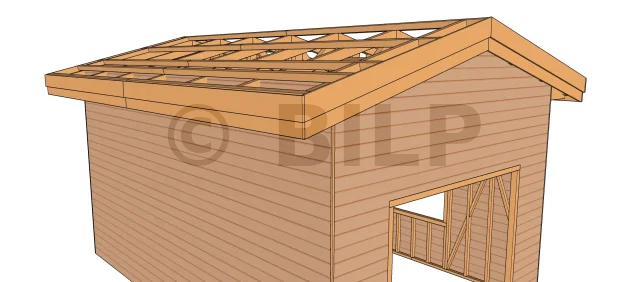

Nomenclature des bandes de rive

Vue bande de rive 1
Vue bande de rive 1
Vue bande de rive 2
Vue bande de rive 2
Bande de rive mur M1
Bande de rive mur M2
Bande de rive mur M3
Bande de rive mur M4
Id. Désignation Section Longueur Qté
Br1Bande de rive M1 et M319x2.2 cm264.8 cm4
Br2Bande de rive haute M1 et M319x2.2 cm262.5 cm4
Br3Bande de rive haute M2 et M419x2.2 cm322.4 cm4
Br3Bande de rive haute M2 et M419x2.2 cm320.4 cm4

Volige

Vue volige
Dimension volige de couverture
Id. Désignation Surface
VVolige2 x 16.70 m²

PORTE

Porte-garage (Façade M1)

Dimension porte-garage M1
Id. Désignation Section Longueur Qté
PG1Planche avec emboitement15x3.7 cm200 cm16
PG2Montant horizontal8x3.7 cm120 cm6
PG3Montant oblique8x3.7 cm148.8 cm4

Petite Porte (Façade M2)

Dimension porte M2
Id. Désignation Section Longueur Qté
PG1Planche avec emboîtement15.5x3.7 cm200 cm6
PG2Montant horizontal8x3.7 cm93 cm3

FENÊTRE

Dimension fenêtre
Id. Désignation Section Longueur Qté
F1Planche avec emboîtement15x3 cm120 cm8
F2Montant horizontal6x3 cm60 cm4
F3Montant oblique6x3 cm123.1 cm2

CARPORT

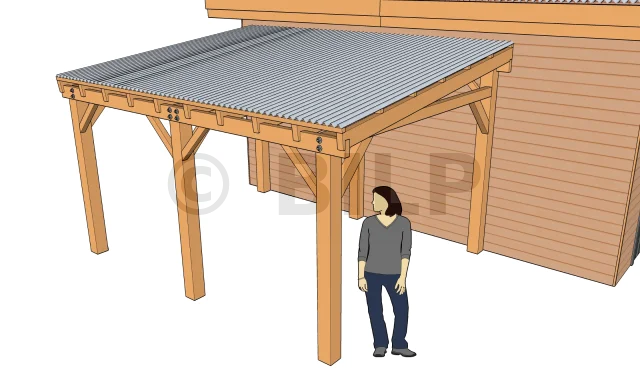

Vue carport 1
Vue carport 1

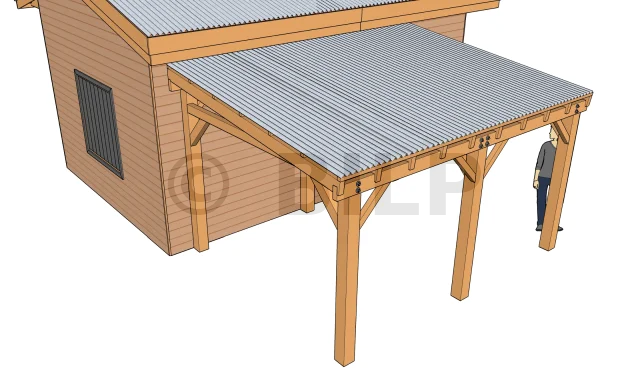

Vue carport 2
Vue carport 2

POTEAU CARPORT

Vue poteau carport
Dimension et répartition poteau carport

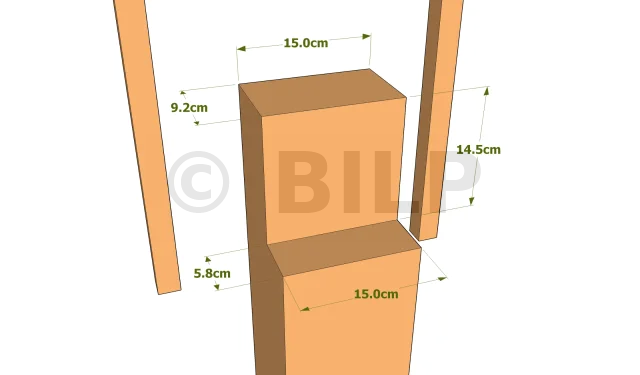

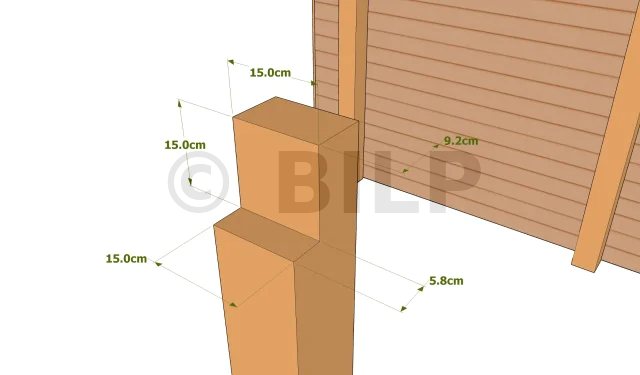

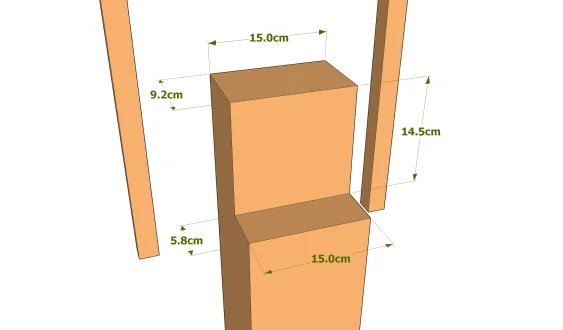

Dimension encoche poteau de devant
Dimension encoche poteau de devant

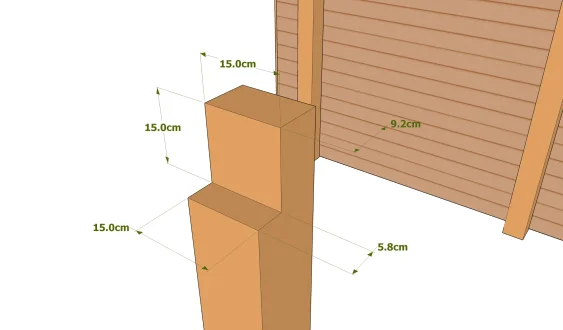

Dimension encoche poteau sur façade
Dimension encoche poteau sur façade
Id. Désignation Section Longueur Qté
Po1Poteau devant15x15 cm215.6 cm3
Po2Poteau sur façade15x15 cm247.6 cm3

PANNE CARPORT

Vue panne carport
Dimension et répartition panne carport
Id. Désignation Section Longueur Qté
PaPanne14.5x5.8 cm430 cm2

TIRANT CARPORT

Vue tirant carport
Dimension et répartition tirant carport
Id. Désignation Section Longueur Qté
TrTirant11x7.5 cm289.2 cm3

BRAS CARPORT

Vue bras de contreventement
Dimension bras de contreventement principal
Dimension bras de contreventement latéral
Id. Désignation Section Longueur Qté
Bc1Bras de contreventement principal7x6 cm56.4 cm8
Bc2Bras de contreventement latéral7x6 cm64.4 cm6

CHEVRON CARPORT

Vue chevron carport
Répartition chevron carport
Dimension chevron carport
Id. Désignation Section Longueur Qté
ChChevron14.5x5.8 cm325.4 cm10

LATTE CARPORT

Vue latte carport
Répartition latte carport
Dimension latte carport
Id. Désignation Section Longueur Qté
LLatte4x4 cm430 cm7

TOITURE CARPORT EN TÔLE ONDULÉE

Vue toiture carport
Dimension toiture carport
Id. Désignation Surface
CTôle ondulée galvanisée14.19 m²


[...]
