Montage des murs

Bruno

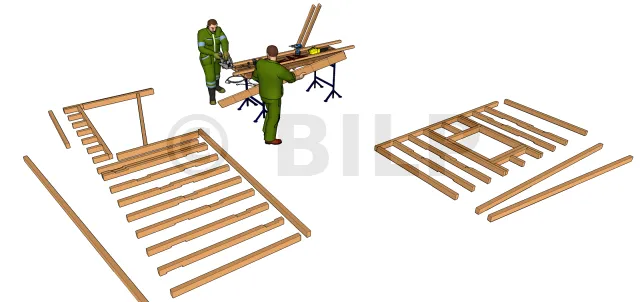

Découper les éléments ossatures

Pendant les découpes, il est essentiel de faire attention aux encoches sur les montants verticaux, ceux-ci vont recevoir les planches de contreventement pour les zones tropicales. Leurs dimensions et leurs angles sur chaque façade ne sont pas égaux, il est donc nécessiare d’avoir les plans à porter des mains.

Pour ce faire, aidez-vous d’une équerre, d’un mètre, d’un crayon, de scie radiale, etc. Faites des repères aux bons endroits et découper.


On va commencer avec les ossatures de la façade principale.

  • Créer, avant de visser, des repères au crayon et équerre sur les lisses basses et hautes pour pouvoir accélérer les fixations et de ne faire qu’une seule relevée de distance. Prendre les éléments de la façade principale et étaler-les sur une surface plane de façon à les disposer suivant leur emplacement. Vous pouvez fixer directement les montants sur les lisses de part en part des lisses avec des vis adaptés et suivant les traits de repère créés sur ces lisses. Commencer par visser tous les bouts à la lisse basse avant d’attaquer les fixations à la lisse haute.
  • Pour cette façade et aussi pour toutes les autres, les cadres de pose des portes et fenêtres sont assurés par des sections plus importantes "15 x 8 cm" de façon à faciliter les poses des ouvertures. Attention, il est très important que vous vérifiez et ajustez l’équerrage des montants de la porte et de la fenêtre pour que ceux-ci ne vous fassent une surprise à la finition.
  • Noter aussi que ces lisses hautes et basses n’ont pas les longueurs nécessaires pour les deux façades principales, il faut donc les prolonger, il est important qu’aboutages des lisses hautes et basses doivent être décalés non à la verticale. Les plans vous aides pour ce repérage.

Comme toutes les façades sont en horizontales sur la même hauteur, il faut donc faire de même pour les trois autres façades, c’est-à-dire découper, repérer, visser, fixer, etc. et tout ça sur une façade plane.

Concevoir les fermes
Le principe est le même que pour les ossatures des façades, seulement, il faut bien suivre les plans car les angles de découpes changent beaucoup d’une contrefiche à une autre.

Repérer la surface au sol

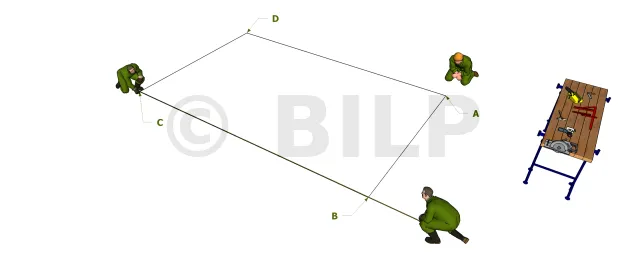

Repérer au sol la surface prise par les ossatures. Prendre un point A (Point de derrière latéral gauche de l’abri) de départ et rapporter la première longueur de la lisse latérale en traçant une ligne droite à l’aide de cordon (4.76 m, point B, point de devant latéral gauche). Prendre ensuite le troisième coin (point C, point de devant latéral droite) en mesurant 8m. Le quatrième point D (point de derrière latéral droite) s’obtient facilement en mesurant 4.76m du point C et 8m du point A. Là vous avez les 4 coins extérieurs des lisses. A la fin, il est nécessaire que les deux segments AC et BD ont mêmes longueurs pour avoir un rectangle parfait à 90°, sinon refaire les cotations.

Selon votre choix de fondation, le principe de repérage est le même, mais il se peut que vous pouvez vous procurer un matériel topographique, un laser, etc.

Monter les parois

Sur cette étape, vous aurez besoin d’aide d’autre(s) personne(s).

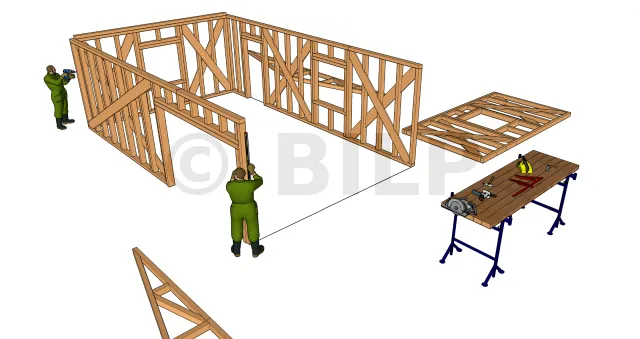

  • Commencer par placer les parois latérales sur les points de repère AB et CD. Selon votre type de fondation, vous pouvez fixer directement dans la plateforme avec l’aide des vis ou tire-fonds adaptés et bien évidemment des équerres, de niveaux à bulle. Vérifier l’équerrage de la surface au sol après avoir fixé les deux ossatures latérales, aidez-vous d’un mètre, les diagonales doivent être de mêmes mesures.
  • Placer et fixer ensuite les ossatures des deux façades principales. Ensuite fixer les montants extérieurs de ces façades avec ceux des façades latérales. Et l’ossature générale de l’abri est prête !!

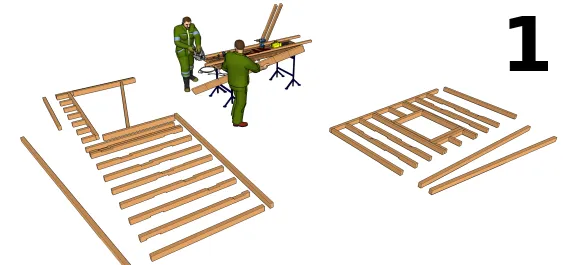

Découper les éléments

Il faut toujours avoir les plans de structure sous les yeux pour avoir les bonnes cotations de découpage. Faites une façade à une autre et disposer les éléments à leurs places pour votre organisation

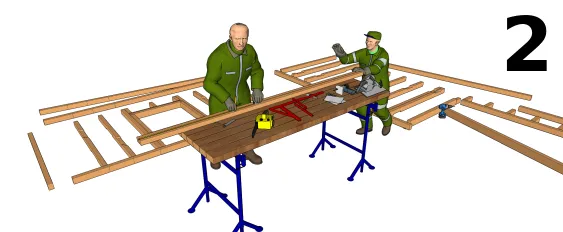

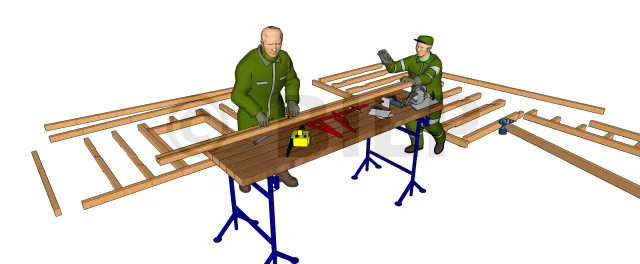

Créer des lignes de repère sur les lisses

Faciliter la disposition des montants en repérant au crayon les points de fixation de ces montants.

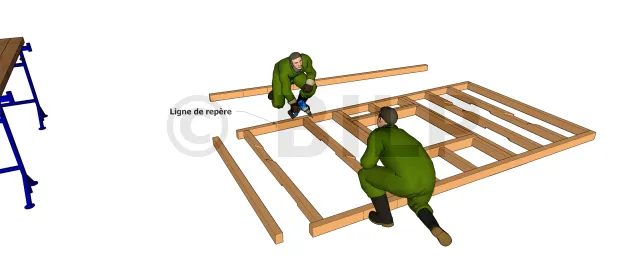

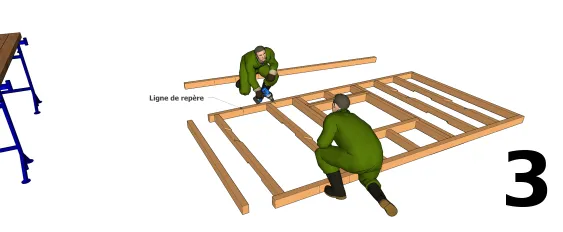

Fixer les montants sur les lisses

Il suffit juste de bien suivre les repères et fixer les montants sur ces lisse à l’aide de vis adaptés.

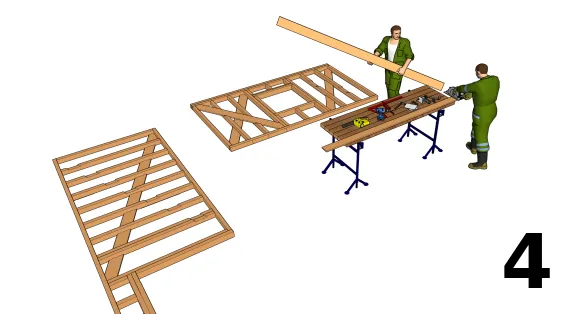

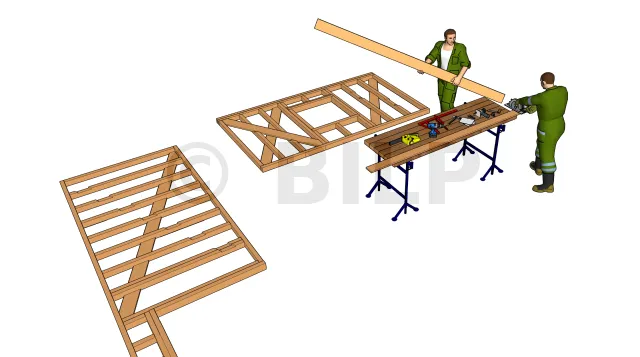

Découper et fixer les planches de contreventement

Pour les planches, découper les bouts suivant les plans, fixer ensuite en s’assurant que ces éléments soient bien ancrés dans les encoches faites sur les montants.

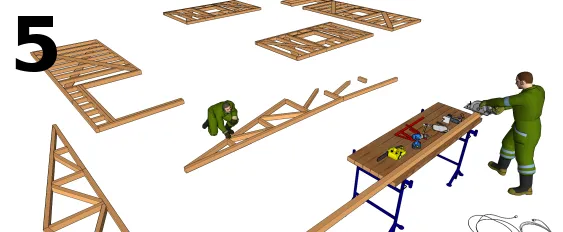

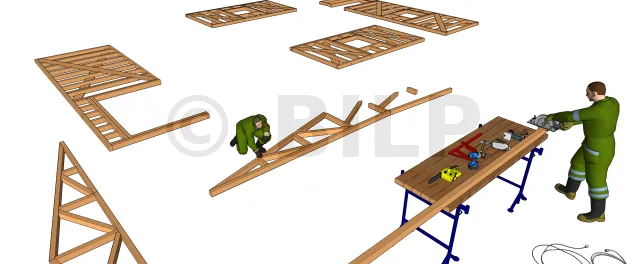

Découper et assembler les fermes

Bien suivre les plans, car il y a plusieurs types de découpes àa faire sur les bouts, les longueurs, etc.

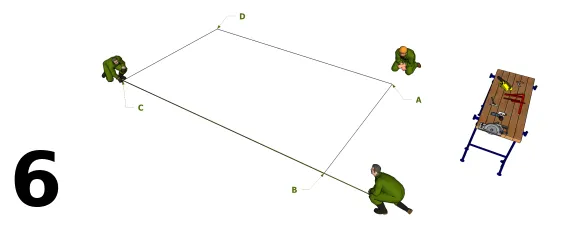

Repérer le périmètre au sol de l’ossature

Pour tous types de support plateforme, vous aurez toujours à faire ceci. Bien évidemment, il existe plusieurs techniques de faire.

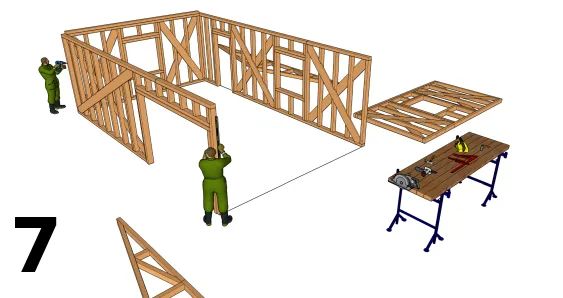

Monter les parois et les fermes

Tous les ossatures sont prêtes (parois et fermes), vous n’avez plus qu’à les monter. Assurez-vous de bien fixer les ossatures avec des vis ou tire-fonds adaptés au sol ainsi que les fixation entre parois.
